مكان المنشأ:
الصين
اسم العلامة التجارية:
Kaideli
إصدار الشهادات:
CE,ISO9001-2008
رقم الموديل:
سلسلة EHG

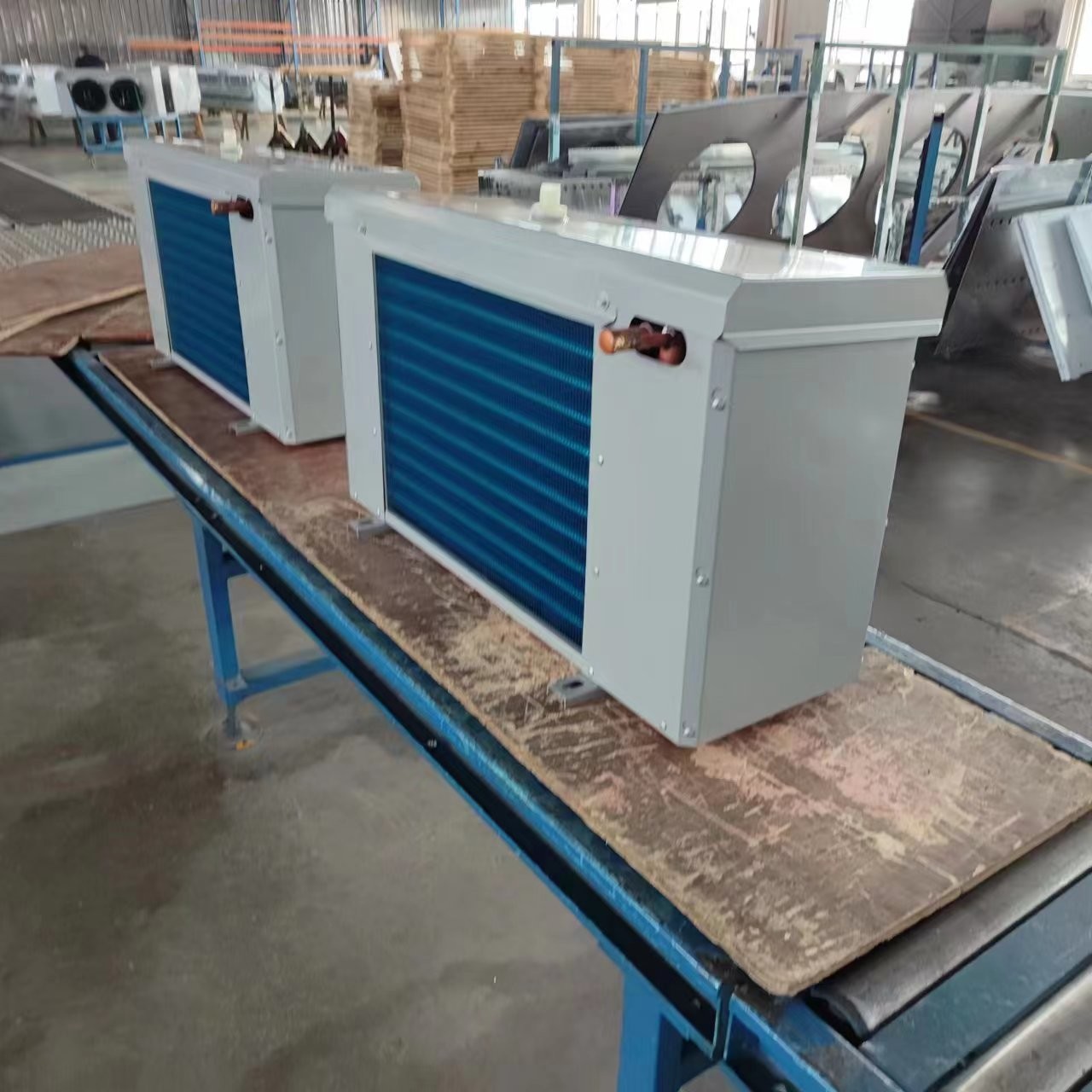

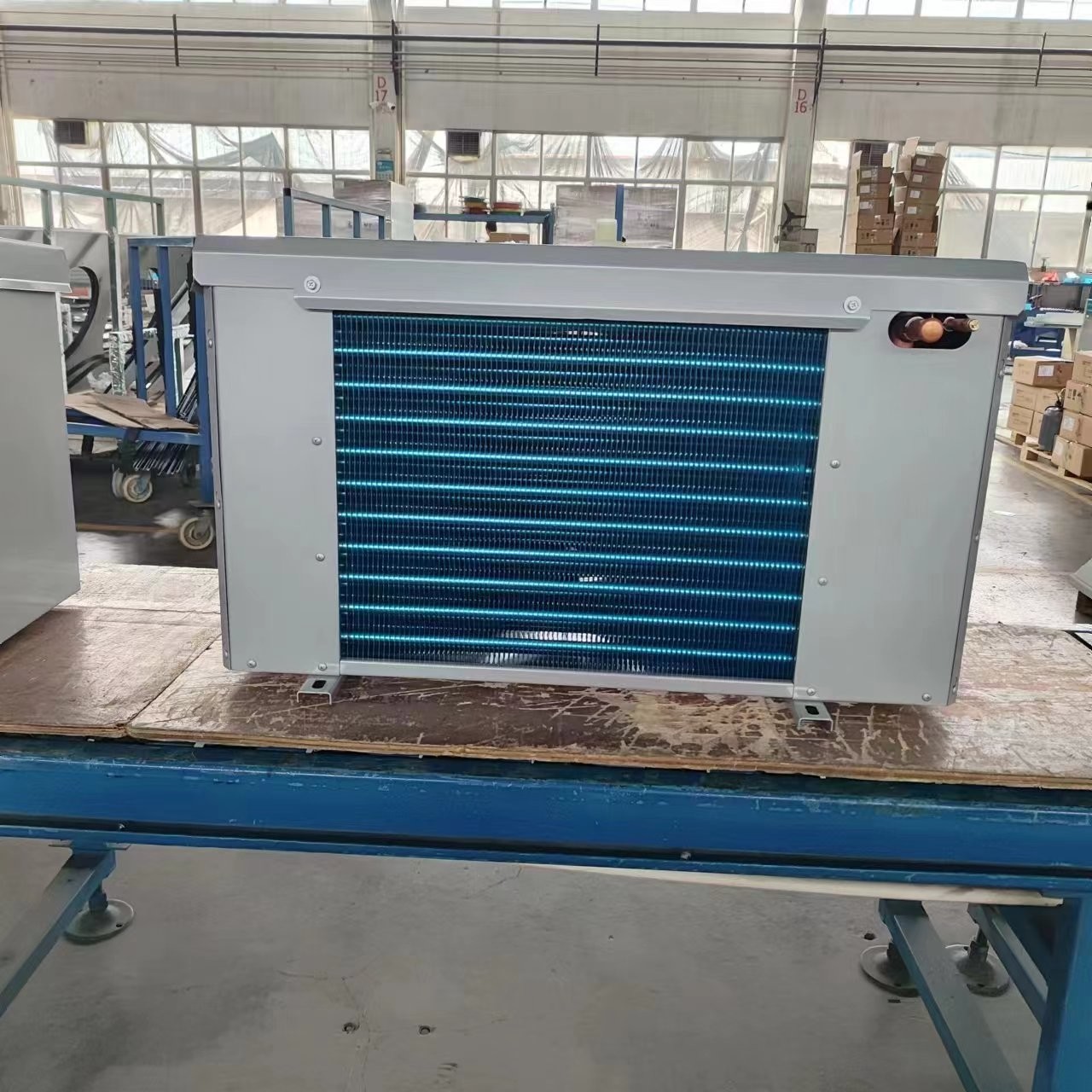

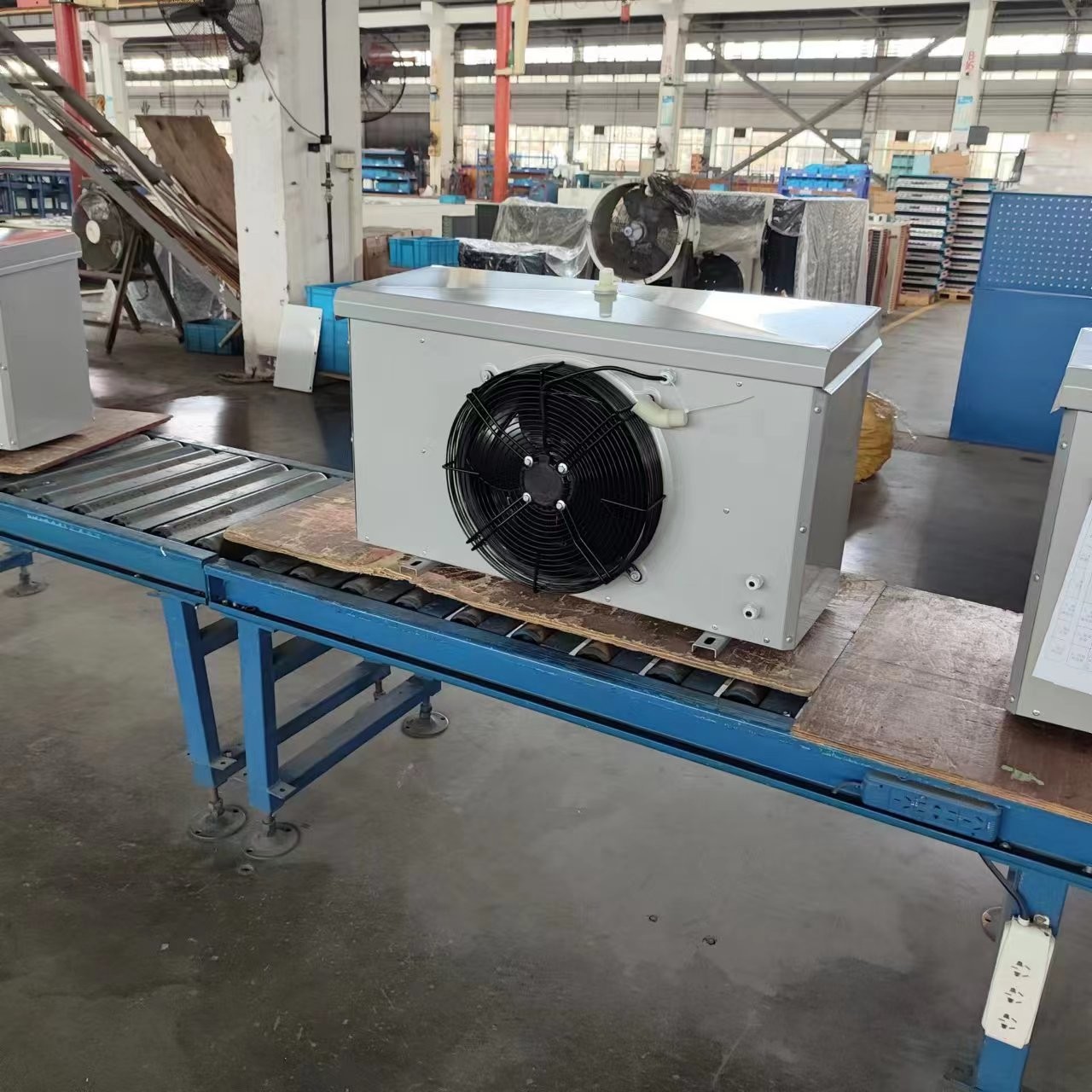

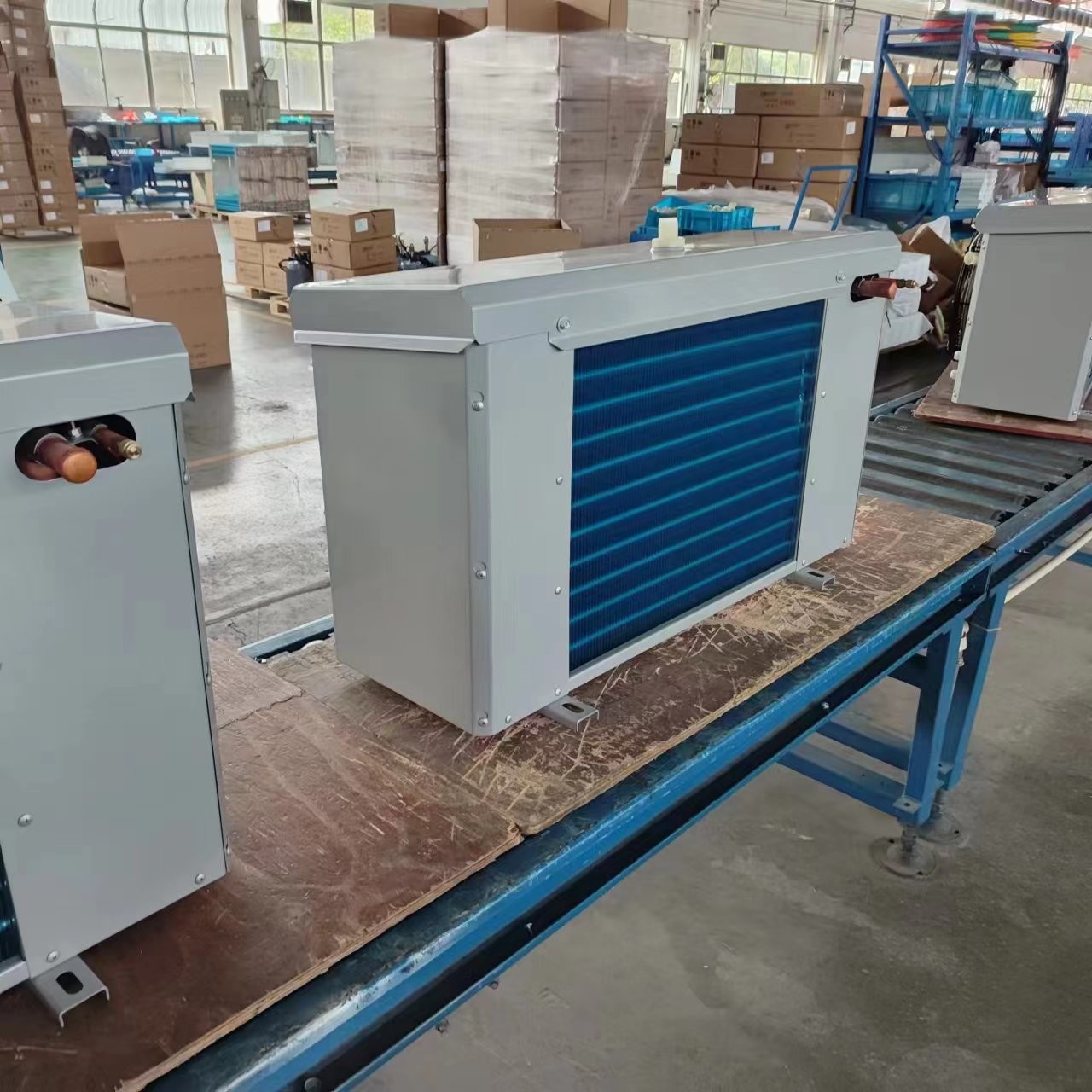

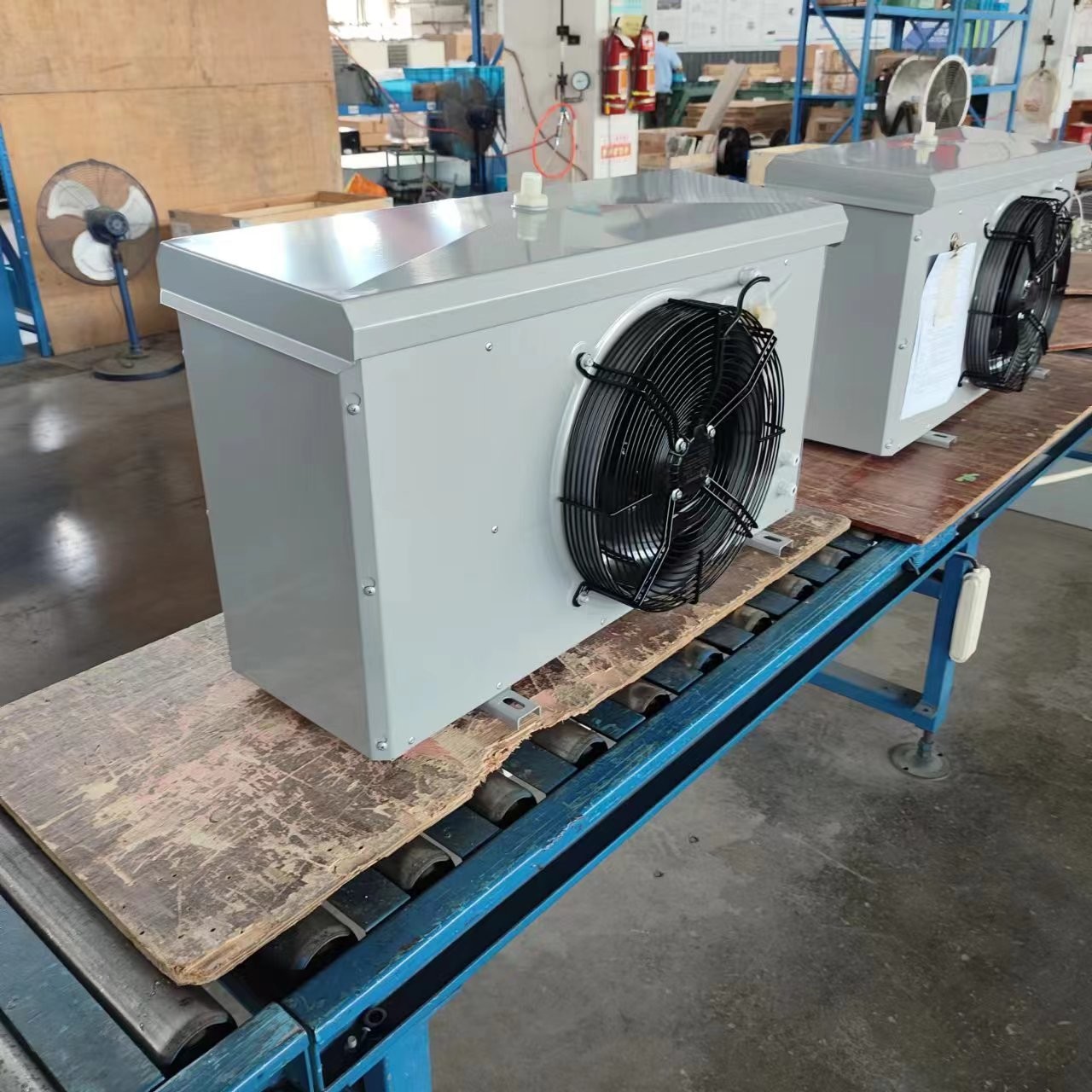

اسم المنتج: مقاوم للماء IP65 مبرد هواء تجاري مبخر تبريد للتخزين البارد
مبردات وحدة جليكول ذات الخلايا التجارية من سلسلة EHG
1. وصف المنتج:
يعتمد مبرد الإيثيلين جلايكول التجاري من سلسلة EHG الذي طورته شركتنا على أنابيب نحاسية 12 ، ومعدات تبريد للتخزين البارد مع محلول مائي جليكول كمبرد.يمكن استخدام سلسلة مبردات الهواء EHG في التخزين البارد عند 10 ، 0 ℃ و -18 ℃ على التوالي ، بشكل أساسي للتخزين البارد مع سعة تبريد متوسطة وصغيرة.
هذه السلسلة من المنتجات لها الخصائص التالية:
● الغلاف: صفيحة فولاذية مجلفنة عالية الجودة مطلية بمسحوق الفضة (RAL7001) ، مع مقاومة قوية للتآكل ؛اللوحان الجانبيان ولوحة الماء الخارجية تتبنى الهيكل المفصلي ، وهو مناسب وسريع للتشغيل.
● تتبنى لوحة نهاية المبخر لوحة الألومنيوم ، وتحمي بشكل فعال أنبوب النحاس ، وتقلل الوزن.
● تصميم مزدوج لصفيحة الماء: تتبنى لوحة الماء الخارجية هيكلًا زاويًا ، وتصريفًا سلسًا ، ولا زاوية تصريف ميتة ؛صينية الماء الداخلية تتبنى هيكل المسيل من لوح الألمنيوم.يتم تصريف المياه المكثفة أو المياه المذابة مباشرة في مخرج درج الماء الخارجي عبر درج الماء الداخلي.
● تصميم مجرى الهواء الطويل بقوس مطاطي متكامل له تأثير تدفق هواء جيد.
● للمروحة بقطر 500 ، توجد أرجل دعم أرضية لسهولة التركيب.
● الملف: أنبوب نحاسي φ12 ، تباعد 38.1 × 33 ، ترتيب مثلث ، كفاءة نقل الحرارة عالية.
● زعانف من الألمنيوم المموج بغشاء محب للماء ، ومسافة بين الزعانف 4.0 و 6.0 مم لتلبية متطلبات درجات الحرارة المختلفة للتخزين البارد.
● المروحة: مروحة دوّارة خارجية عالية الطاقة ، درجة حرارة التشغيل -30 ~ 60 ℃ ؛مواصفات المروحة φ350 ، φ400 ، φ500 ، تشكيل مواصفات مختلفة لسلسلة المنتجات ، لدى المستخدمين المزيد من الخيارات.
● إزالة الصقيع: إذابة الصقيع بالتسخين الكهربائي القياسي ، يتم توزيع أنبوب التسخين الفولاذي المقاوم للصدأ على زعنفة أنبوب الملف ولوحة المياه الداخلية ، وله تأثير جيد في إزالة الجليد.
● صندوق تقاطع مقاوم للماء بدرجة IP65 وموصل مقاوم للماء ، تعتمد المروحة وأنبوب التسخين صندوقًا سلكيًا مستقلًا ، مع تأثير مقاوم للماء أفضل ، وموثوقية عالية.
● اختبار ضغط المصنع الصارم ، اختبار ضغط 23 بار.
2. التكوين القياسي والخيارات:
| القطع | إعدادات | القطع | إعدادات | ||
| غلاف | ورقة سبائك المغنيسيوم مع مسحوق الطلاء | × | زعنفة | زعانف ألمنيوم | ○ |
| ورقة مع مسحوق الطلاء | ○ | زعانف الألمنيوم المحبة للماء | ● | ||
| ورقة مجلفنة مع مسحوق الطلاء | ● | تذويب | تذويب الهواء | ○ | |
| صفيحة فولاذية مضادة للصدأ* | ○ | أنبوب تسخين كهربائي | ● | ||
| معجب | محرك WEIGUANG | ● | ماء | × | |
| محرك EBM * | ○ | صرف أنبوب السلك الساخن | ○ | ||
| محرك دلو الرياح | ○ | حزام تسخين مجاري الهواء | ○ | ||
●: قياسي ； ○: خيارات ； ×: لا تختار.
*: استخدم مجرى هواء منحرف قصير الجانب.
3. ورقة البيانات الفنية:
3.1 تباعد الزعانف 4.0 مم
| نموذج |
جلايكول 25٪ تي1= -3℃، ت2= 2℃ TR = 10℃، RH 85٪ |
جلايكول34٪ تي1= -10℃، ت2= -7℃ TR = 0℃، RH 85٪ |
سطح |
أنبوب مقدار |
تدفق الهواء | رمي الهواء | ربط الأنابيب | دبليوثمانية | ||||
| كابا.(كو) |
تدفق السائل (م 3 / ساعة) |
كابا.(كو) |
تدفق السائل (م 3 / ساعة) |
م2 | د م3 | م3/ ح | م | مدخل | مَنفَذ | بالُوعَة | كلغ | |
| φ350معجب | ||||||||||||
| EHG351 / CL-ET | 2.9 | 0.5 | 2.2 | 0.7 | 10.9 | 2.2 | 2050 | 7 | 16 | 16 | G1 " | 36 |
| EHG351 / DL-ET | 3.6 | 0.7 | 2.6 | 0.8 | 14.6 | 2.9 | 1850 | 7 | 16 | 16 | G1 " | 37 |
| EHG352 / CL-ET | 5.9 | 1.1 | 4.4 | 1.4 | 21.9 | 4.0 | 4100 | 9 | 22 | 22 | G1 " | 56 |
| EHG352 / DL-ET | 7.3 | 1.4 | 5.3 | 1.7 | 29.2 | 5.3 | 3700 | 9 | 22 | 22 | G1 " | 59 |
| EHG353 / CL-ET | 8.9 | 1.6 | 6.6 | 2.1 | 32.8 | 5.8 | 6150 | 10 | 28 | 28 | G1 " | 77 |
| EHG353 / DL-ET | 11.0 | 2.0 | 7.8 | 2.5 | 43.8 | 7.8 | 5550 | 10 | 28 | 28 | G1 " | 81 |
| EHG354 / CL-ET | 11.8 | 2.2 | 8.8 | 2.8 | 43.8 | 7.7 | 8200 | 11 | 28 | 28 | G1 " | 98 |
| EHG354 / DL-ET | 14.6 | 2.7 | 10.5 | 3.4 | 58.4 | 10.2 | 7400 | 11 | 35 | 35 | G1 " | 104 |
| φ400معجب | ||||||||||||
| EHG401 / DL-ET | 6.0 | 1.1 | 4.2 | 1.4 | 23.2 | 4.5 | 3600 | 11 | 22 | 22 | G1 " | 47 |
| EHG401 / FL-ET | 8.4 | 1.6 | 5.8 | 1.9 | 35.0 | 6.7 | 2950 | 11 | 28 | 28 | G1 " | 52 |
| EHG402 / DL-ET | 12.1 | 2.3 | 8.4 | 2.7 | 46.7 | 8.4 | 7200 | 12 | 28 | 28 | G1.5 " | 77 |
| EHG402 / FL-ET | 16.8 | 3.1 | 11.5 | 3.7 | 70.0 | 12.6 | 5900 | 12 | 35 | 35 | G1.5 " | 86 |
| EHG403 / DL-ET | 18.2 | 3.4 | 12.6 | 4.0 | 70.0 | 12.3 | 10800 | 13 | 35 | 35 | G1.5 " | 106 |
| EHG403 / FL-ET | 25.2 | 4.7 | 17.3 | 5.6 | 105.0 | 18.4 | 8850 | 13 | 42 | 42 | G1.5 " | 120 |
| EHG404 / DL-ET | 24.2 | 4.5 | 16.8 | 5.4 | 93.4 | 16.2 | 14400 | 14 | 42 | 42 | G1.5 " | 132 |
| EHG404 / FL-ET | 33.6 | 6.2 | 23.1 | 7.4 | 140.1 | 24.3 | 11800 | 14 | 50 | 50 | G1.5 " | 151 |
| φ500معجب | ||||||||||||
| EHG501 / DL-ET | 10.6 | 2.0 | 7.3 | 2.4 | 39.4 | 7.2 | 6500 | 17 | 28 | 28 | G1.5 " | 78 |
| EHG501 / FL-ET | 14.7 | 2.7 | 10.0 | 3.2 | 59.1 | 10.8 | 5400 | 16 | 35 | 35 | G1.5 " | 86 |
| EHG502 / DL-ET | 21.2 | 3.9 | 14.5 | 4.7 | 78.8 | 13.8 | 13000 | 19 | 35 | 35 | G1.5 " | 124 |
| EHG502 / FL-ET | 29.5 | 5.5 | 20.1 | 6.5 | 118.2 | 20.7 | 10800 | 18 | 42 | 42 | G1.5 " | 139 |
| EHG503 / DL-ET | 31.9 | 5.9 | 21.9 | 7.0 | 118.2 | 20.4 | 19500 | 21 | 42 | 42 | G2 " | 171 |
| EHG503 / FL-ET | 44.3 | 8.2 | 30.1 | 9.7 | 177.3 | 30.7 | 16200 | 20 | 50 | 50 | G2 " | 194 |
| EHG504 / DL-ET | 42.5 | 7.8 | 29.1 | 9.3 | 157.6 | 27.0 | 26000 | 22 | 50 | 50 | G2 " | 219 |
| EHG504 / FL-ET | 59.1 | 10.9 | 40.2 | 12.9 | 236.4 | 40.6 | 21600 | 21 | 50 | 50 | G2 " | 251 |
3.2 تباعد الزعانف 6.0 مم
| نموذج |
جلايكول34٪ تي1= -10℃، ت2=-7℃ TR = 0℃، RH 85٪ |
جلايكول50٪ تي1= -28℃، ت2= -25℃ TR = 0℃، RH95٪ |
سطح |
أنبوب مقدار |
تدفق الهواء | رمي الهواء | ربط الأنابيب | دبليوثمانية | ||||
| كابا.(كو) |
تدفق السائل (م 3 / ساعة) |
كابا.(كو) |
تدفق السائل (م 3 / ساعة) |
م2 | د م3 | م3/ ح | م | مدخل | مَنفَذ | بالُوعَة | كلغ | |
| φ350معجب | ||||||||||||
| EHG351 / CD-ET | 1.8 | 0.6 | 1.6 | 0.6 | 7.5 | 2.2 | 2100 | 8 | 16 | 16 | G1 " | 35 |
| EHG351 / DD-ET | 2.2 | 0.7 | 2.0 | 0.7 | 10.0 | 2.9 | 1900 | 8 | 16 | 16 | G1 " | 37 |
| EHG352 / CD-ET | 3.6 | 1.1 | 3.3 | 1.1 | 15.0 | 4.0 | 4200 | 10 | 22 | 22 | G1 " | 55 |
| EHG352 / DD-ET | 4.4 | 1.4 | 4.0 | 1.4 | 20.0 | 5.3 | 3800 | 10 | 22 | 22 | G1 " | 58 |
| EHG353 / CD-ET | 5.4 | 1.7 | 5.0 | 1.8 | 22.6 | 5.8 | 6300 | 11 | 28 | 28 | G1 " | 75 |
| EHG353 / DD-ET | 6.6 | 2.1 | 6.0 | 2.1 | 30.0 | 7.8 | 5700 | 11 | 28 | 28 | G1 " | 79 |
| EHG354 / CD-ET | 7.2 | 2.3 | 6.6 | 2.3 | 30.0 | 7.7 | 8400 | 12 | 28 | 28 | G1 " | 97 |
| EHG354 / DD-ET | 8.8 | 2.8 | 8.0 | 2.8 | 40.1 | 10.2 | 7600 | 12 | 35 | 35 | G1 " | 102 |
| φ400معجب | ||||||||||||
| EHG401 / DD-ET | 3.5 | 1.2 | 3.2 | 1.2 | 16.1 | 4.5 | 3700 | 12 | 22 | 22 | G1 " | 47 |
| EHG401 / FD-ET | 5.1 | 1.6 | 4.5 | 1.6 | 24.1 | 6.7 | 3200 | 12 | 28 | 28 | G1 " | 51 |
| EHG402 / DD-ET | 7.0 | 2.3 | 6.4 | 2.5 | 32.1 | 8.4 | 7400 | 13 | 28 | 28 | G1.5 " | 75 |
| EHG402 / FD-ET | 10.0 | 3.2 | 9.1 | 3.2 | 48.2 | 12.6 | 6400 | 13 | 35 | 35 | G1.5 " | 83 |
| EHG403 / DD-ET | 10.6 | 3.4 | 9.6 | 3.4 | 48.2 | 12.3 | 11100 | 14 | 35 | 35 | G1.5 " | 104 |
| EHG403 / FD-ET | 15.1 | 4.9 | 13.7 | 4.8 | 72.2 | 18.4 | 9600 | 14 | 42 | 42 | G1.5 " | 116 |
| EHG404 / DD-ET | 14.1 | 4.5 | 12.8 | 4.5 | 64.2 | 16.2 | 14800 | 15 | 42 | 42 | G1.5 " | 129 |
| EHG404 / FD-ET | 20.2 | 6.5 | 18.2 | 6.4 | 96.3 | 24.3 | 12800 | 15 | 50 | 50 | G1.5 " | 145 |
| φ500معجب | ||||||||||||
| EHG501 / DD-ET | 5.9 | 1.9 | 5.4 | 1.9 | 27.1 | 7.2 | 6800 | 18 | 28 | 28 | G1.5 " | 77 |
| EHG501 / FD-ET | 8.5 | 2.7 | 7.7 | 2.7 | 40.6 | 10.8 | 5800 | 17 | 35 | 35 | G1.5 " | 84 |
| EHG502 / DD-ET | 11.9 | 3.8 | 10.8 | 3.8 | 54.2 | 13.8 | 13600 | 20 | 35 | 35 | G1.5 " | 120 |
| EHG502 / FD-ET | 17.1 | 5.5 | 15.4 | 5.4 | 81.3 | 20.7 | 11600 | 19 | 42 | 42 | G1.5 " | 134 |
| EHG503 / DD-ET | 17.9 | 5.7 | 16.3 | 5.7 | 81.3 | 20.4 | 20400 | 22 | 42 | 42 | G2 " | 165 |
| EHG503 / FD-ET | 25.5 | 8.2 | 23.1 | 8.1 | 121.9 | 30.7 | 17400 | 21 | 50 | 50 | G2 " | 187 |
| EHG504 / DD-ET | 23.8 | 7.6 | 21.6 | 7.6 | 108.3 | 27.0 | 27200 | 23 | 50 | 50 | G2 " | 212 |
| EHG504 / FD-ET | 34.1 | 10.9 | 30.9 | 10.8 | 162.5 | 40.6 | 23200 | 22 | 50 | 50 | G2 " | 240 |
في الجدول ، T1 هي درجة حرارة المدخل.من محلول الإيثيلين جلايكول ، T2 هي درجة حرارة المخرج ، و Tr هي درجة الحرارة.من الغرفة الباردة.
4. جدول المعلمات الكهربائية:
| 型号 | محرك المروحة | تذويب كهربائي | |||||
|
الجهد االكهربى (الخامس) |
مدخل (ث) |
حاضِر (أ) |
سرعة (ص / دقيقة) |
لفه (كو) |
صينية (كو) |
المجموع (كو) |
|
| EHG351 * | 380-3 | 129 | 0.4 | 1400 | 2 × 0.5 | 1 × 0.5 | 1.5 |
| EHG352 * | 380-3 | 258 | 0.8 | 1400 | 2 × 0.9 | 1 × 0.9 | 2.7 |
| EHG353 * | 380-3 | 387 | 1.2 | 1400 | 2 × 1.3 | 1 × 1.3 | 3.9 |
| EHG354 * | 380-3 | 516 | 1.6 | 1400 | 2 × 1.7 | 1 × 1.7 | 5.1 |
| EHG401 / D * | 380-3 | 205 | 0.51 | 1380 | 3 × 0.6 | 1 × 0.6 | 2.4 |
| EHG401 / F * | 380-3 | 205 | 0.51 | 1380 | 5 × 0.6 | 1 × 0.6 | 3.6 |
| EHG402 / D * | 380-3 | 410 | 1.02 | 1380 | 3 × 1.1 | 1 × 1.1 | 4.4 |
| EHG402 / F * | 380-3 | 410 | 1.02 | 1380 | 5 × 1.1 | 1 × 1.1 | 6.6 |
| EHG403 / D * | 380-3 | 615 | 1.53 | 1380 | 3 × 1.6 | 1 × 1.6 | 6.4 |
| EHG403 / F * | 380-3 | 615 | 1.53 | 1380 | 5 × 1.6 | 1 × 1.6 | 9.6 |
| EHG404 / D * | 380-3 | 820 | 2.04 | 1380 | 3 × 2.0 | 1 × 2.0 | 8.0 |
| EHG404 / F * | 380-3 | 820 | 2.04 | 1380 | 5 × 2.0 | 1 × 2.0 | 12.0 |
| EHG501 / D * | 380-3 | 500 | 0.95 | 1380 | 3 × 0.8 | 2 × 0.8 | 4.0 |
| EHG501 / F * | 380-3 | 500 | 0.95 | 1380 | 5 × 0.8 | 2 × 0.8 | 5.6 |
| EHG502 / D * | 380-3 | 1000 | 1.9 | 1380 | 3 × 1.6 | 2 × 1.6 | 8.0 |
| EHG502 / F * | 380-3 | 1000 | 1.9 | 1380 | 5 × 1.6 | 2 × 1.6 | 11.2 |
| EHG503 / D * | 380-3 | 1500 | 2.85 | 1380 | 3 × 2.3 | 2 × 2.3 | 11.5 |
| EHG503 / F * | 380-3 | 1500 | 2.85 | 1380 | 5 × 2.3 | 2 × 2.3 | 16.1 |
| EHG504 / D * | 380-3 | 2000 | 3.8 | 1380 | 3 × 3.0 | 2 × 3.0 | 15.0 |
| EHG504 / F * | 380-3 | 2000 | 3.8 | 1380 | 5 × 3.0 | 2 × 3.0 | 21.0 |
5.كيفية تحديد المبخر الصحيح:
بشكل عام ، اختر سعة المبخر = سعة تبريد الغرفة الباردة * 1.15
1.عندما تكون درجة حرارة الغرفة الباردة حوالي 0 درجة مئوية ، حدد 4.5 مم كمساحة للزعنفة.
اختيار المبخر = 1.0 * Q0
2- عندما تكون درجة حرارة الغرفة الباردة حوالي -18 درجة مئوية ، حدد 6 مم كمساحة للزعانف.
اختيار المبخر = 1.1 * Q0
3- عندما تكون درجة حرارة الغرفة الباردة حوالي -25 درجة مئوية ، حدد 9 مم كمساحة للزعانف.
اختيار المبخر = 1.27 * Q0
ملاحظات: إذابة الصقيع بالماء ونوع إذابة الغاز الساخن اختياريان أيضًا.
المواصفات المخصصة ترك لي رسالة للحصول على التفاصيل.
6. هل تريد معرفة المنتجات الأخرى ذات الصلة - انقر فوق الصورة للحصول على مواصفات مفصلة
7.كيفية ضمان الجودة؟أي إجراء؟
سيتأكد قسم مراقبة الجودة لدينا من كل خطوة
8. هل المصنع؟
تأسس المصنع في عام 1995 وخلال 28 عامًا ، تم تطويره ، ورحب به جميع عملائنا ، وبسبب كل دعمكم الآن ، نحن عائلة كبيرة تضم أكثر من 300 شخص ، تغطي مساحة 50000 متر مربع ، ودعمكم مهم جدًا لاستمرار حلمنا في تناول طعام طازج وصحي.
9. هل تحضر المعرض؟
سنحضر كل عام معرضًا محليًا وأجنبيًا ، كما سندعم وكيلنا لحضور المعرض ، ومرحبًا بكم للانضمام إلينا.
10.لماذا تختار لنا
محترف: 28 عامًا تركز على شيء واحد مع معدات التبريد
المواد التي نستخدمها كافية
الشهادة: CE ، ISO ، و cetiifcate لإنتاج معدات الضغط الخاصة
11. مرجع المشاريع؟
12. التعليمات
1 ، س: أين عنوان المصنع الخاص بك؟
ج: نحن مصنع ويقع في قاعدة إنتاج معدات التبريد Shengzhou بمقاطعة Zhejiang.
2 ، س: ما هي مجموعتك؟
ج: تتوافق عبوتنا مع العرف ولا تتطلب خشبًا أصليًا.
3 ، س: ما هو موك الخاص بك؟
ج: يمكن طلب المنتجات العادية من مجموعة واحدة.
4 ، س: هل يمكنك تقديم عينة؟
ج: نعم ، يمكننا تقديم عينة. والتكلفة والتسليم على نفقتك الخاصة.
5 ، س: لا يمكنني العثور على المنتجات في قائمتك؟
ج: الرجاء الاتصال بي مباشرة.
6 ، س: كيف يمكنني تأكيد المصنع الخاص بك؟
ج: لدينا مستند تم التحقق منه من جهة خارجية لتقرير Bureau Veritas ، يمكنك التنزيل في صفحة الشركة أو ترك رسالة لي للحصول عليها.
