مكان المنشأ:
الصين
اسم العلامة التجارية:
Kaideli
إصدار الشهادات:
CE,ISO9001-2008
رقم الموديل:
سلسلة EA

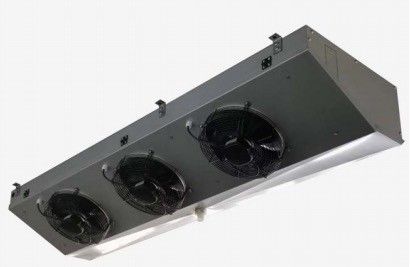

اسم المنتج: وحدة تبريد الهواء Aluminun Angled Glycol للغرفة الباردة
مبرد الوحدة المعلقة من سلسلة EA
1. وصف المنتج:
مبرد هواء من النوع التجاري بزاوية من سلسلة EA ، يستخدم تصميم هيكل مدمج ، مراوح نفخ ، مروحة مثبتة على سطح مائل ، حجم المنتج صغير ، يشغل مساحة تخزين باردة صغيرة ، تستخدم بشكل أساسي لتلك الغرفة الباردة ذات الحجم الصغير.
هذه السلسلة من المنتجات لها الخصائص التالية:
● الغلاف: باستخدام لوح سبيكة Al-Mg مع طلاء مسحوق الفضة (RAL7001) ، فهو يتميز بخاصية مقاومة التآكل وخفة الوزن.
● تتبنى لوحة نهاية المبخر لوحة الألومنيوم ، وتحمي بشكل فعال أنبوب النحاس ، وتقلل الوزن.
● تصميم مزدوج للوحة المياه: لوح الماء الخارجي بتصميم هيكل مفصلي ، عملية مريحة ؛صينية الماء الداخلية تتبنى هيكل المسيل من لوح الألمنيوم.يتم تصريف المياه المكثفة أو المياه المذابة مباشرة في مخرج درج الماء الخارجي عبر درج الماء الداخلي.
● الملف: أنبوب نحاسي φ12 ، تباعد 38.1 × 33 ، كفاءة عالية.
● زعانف ألمنيوم مموجة بغشاء محب للماء ، ومسافة زعانف 4.0 و 6.0 مم لتلبية متطلبات درجات الحرارة المختلفة للتخزين البارد.
● المراوح: مروحة دوّارة خارجية منفاخ ، درجة حرارة التشغيل -30 ~ 60 ، مواصفات المروحة φ300 ، عدد المراوح من 1 إلى 4.
● إزالة الصقيع: إذابة الصقيع بالتسخين الكهربائي القياسي ، يتم توزيع أنبوب التسخين الفولاذي المقاوم للصدأ على زعنفة أنبوب الملف ولوحة المياه الداخلية ، وله تأثير جيد في إزالة الجليد.
● صندوق تقاطع مقاوم للماء بدرجة IP65 وموصل مقاوم للماء ، مع تأثير أفضل للماء وموثوقية عالية.
● مخرج مبرد الهواء مجهز بصمام شريدر ، وهو مناسب للمستخدمين للكشف عن الضغط.
● اختبار ضغط المصنع الصارم ، اختبار ضغط 23 بار.
● يمكن تركيب صمام التمدد مسبقًا وفقًا لمتطلبات العميل.
● يمكنه تلبية المبرد لـ R404A ، R507A ، R448A ، R449A ، R134a ، R22 إلخ.
2. التكوين القياسي والخيارات:
| صالفنون | جonfiguration | صالفنون | جonfiguration | ||
| غلاف | ورقة سبائك المغنيسيوم مع مسحوق الطلاء | ● | إزالة الجليد | تذويب الهواء | ○ |
| ورقة مع مسحوق الطلاء | ○ | أنبوب تسخين كهربائي | ● | ||
| ورقة مجلفنة مع مسحوق الطلاء | ○ | الغاز الساخن | ○ | ||
| صفيحة فولاذية مضادة للصدأ | ○ | صمام توسع | ○ | ||
| معجب | محرك WEIGUANG | ● | صرف أنبوب السلك الساخن | ○ | |
| محرك EBM | ○ | حزام تسخين مجاري الهواء | × | ||
| محرك دلو الرياح | × | ||||
| زعنفة | زعانف ألمنيوم | ○ | |||
| زعانف الألمنيوم المحبة للماء | ● | ||||
●: قياسي ； ○: خيارات ； ×: لا تختار
3. ورقة البيانات الفنية:
3.1 تباعد الزعانف 4.0 مم
| نموذج |
القدرة / R404A (كو) |
سطح | حجم الأنبوب | تدفق الهواء | رمي الهواء | أنبوب التوصيل | وزن | |||
|
ح = 0 ℃ ΔΤ = 8 كيلو |
ح = 10 ℃ ΔΤ = 10 آلاف |
م2 | د م3 | م3/ ح | م | مدخل | مَنفَذ | بالُوعَة | كلغ | |
| EA301 / CL-ES | 1.6 | 2.3 | 6.6 | 1.3 | 1400 | 5 | φ12 | φ12 | G1 " | 18.5 |
| EA301 / DL-ES | 2.0 | 2.9 | 8.8 | 1.7 | 1200 | 5 | φ12 | φ12 | G1 " | 19.4 |
| EA302 / CL-ES | 3.3 | 4.8 | 13.1 | 2.4 | 2800 | 7 | φ12 | φ19 | G1 " | 31.2 |
| EA302 / DL-ES | 4.0 | 5.9 | 17.5 | 3.2 | 2400 | 7 | φ12 | φ19 | G1 " | 33.0 |
| EA303 / CL-ES | 4.9 | 7.2 | 19.7 | 3.5 | 4200 | 8 | φ12 | φ22 | G1 " | 43.3 |
| EA303 / DL-ES | 6.0 | 8.8 | 26.3 | 4.6 | 3600 | 8 | φ12 | φ22 | G1 " | 46.0 |
| EA304 / CL-ES | 6.6 | 9.7 | 26.3 | 4.6 | 5600 | 9 | φ12 | φ22 | G1 " | 55.0 |
| EA304 / DL-ES | 8.1 | 11.9 | 35.0 | 6.1 | 4800 | 9 | φ12 | φ22 | G1 " | 58.5 |
1. في الجدول ، Tc هي درجة حرارة الغرفة الباردة ، ΔΤ هي الفرق بين درجة حرارة الغرفة الباردة.ودرجة حرارة التبخر.
2. the airthrow هو 0.5m / s الهواء وصلت المسافة في درجة الحرارة المحيطة.
3. من أجل قدرة التبريد لظروف العمل الأخرى ، يرجى الرجوع إلى معامل التصحيح.
3.2 تباعد الزعانف 6.0 مم
| نموذج |
القدرة / R404A (كو) |
سطح | حجم الأنبوب | تدفق الهواء | رمي الهواء | أنبوب التوصيل | وزن | |||
|
ح = 0 ℃ ΔΤ = 8 كيلو |
ح = -18 ℃ ΔΤ = 7 كيلو |
م2 | د م3 | م3/ ح | م | مدخل | مَنفَذ | بالُوعَة | كلغ | |
| EA301 / CD-ES | 1.4 | 1.1 | 4.5 | 1.3 | 1500 | 5 | φ12 | φ12 | G1 " | 18.0 |
| EA301 / DD-ES | 1.8 | 1.4 | 6.0 | 1.7 | 1300 | 5 | φ12 | φ12 | G1 " | 19.0 |
| EA302 / CD-ES | 2.9 | 2.3 | 9.0 | 2.4 | 3000 | 7 | φ12 | φ19 | G1 " | 30.6 |
| EA302 / DD-ES | 3.6 | 2.9 | 12.0 | 3.2 | 2600 | 7 | φ12 | φ19 | G1 " | 32.0 |
| EA303 / CD-ES | 4.3 | 3.4 | 13.5 | 3.5 | 4500 | 8 | φ12 | φ22 | G1 " | 42.4 |
| EA303 / DD-ES | 5.4 | 4.3 | 18.1 | 4.6 | 3900 | 8 | φ12 | φ22 | G1 " | 45.0 |
| EA304 / CD-ES | 5.8 | 4.6 | 18.1 | 4.6 | 6000 | 9 | φ12 | φ22 | G1 " | 53.7 |
| EA304 / DD-ES | 7.2 | 5.7 | 24.1 | 6.1 | 5200 | 9 | φ12 | φ22 | G1 " | 57.0 |
1. في الجدول ، Tc هي درجة حرارة الغرفة الباردة ، ΔΤ هو الفرق بين درجة حرارة الغرفة الباردة.ودرجة حرارة التبخر.
2. the airthrow هو 0.5m / s الهواء وصلت المسافة في درجة الحرارة المحيطة.
3. من أجل قدرة التبريد لظروف العمل الأخرى ، يرجى الرجوع إلى معامل التصحيح.
4. جدول المعلمات الكهربائية:
| نموذج | Fمحرك | تذويب كهربائي | |||||
|
الجهد االكهربى (الخامس) |
قوة (ث) |
حاضِر (أ) |
سرعة (ص / دقيقة) |
لفه (كو) |
صينية (كو) |
المجموع (كو) |
|
| EA301 * | 220-1 | 85 | 0.42 | 1380 | 1 × 0.6 | 1 × 0.6 | 1.2 |
| EA302 * | 220-1 | 170 | 0.84 | 1380 | 1 × 1.1 | 1 × 1.1 | 2.2 |
| EA303 * | 220-1 | 255 | 1.26 | 1380 | 1 × 1.6 | 1 × 1.6 | 3.2 |
| EA304 * | 220-1 | 340 | 1.68 | 1380 | 1 × 2.0 | 1 × 2.0 | 4.0 |
5.كيفية تحديد المبخر الصحيح:
بشكل عام ، اختر سعة المبخر = سعة تبريد الغرفة الباردة * 1.15
1.عندما تكون درجة حرارة الغرفة الباردة حوالي 0 درجة مئوية ، حدد 4.5 مم كمساحة للزعنفة.
اختيار المبخر = 1.0 * Q0
2- عندما تكون درجة حرارة الغرفة الباردة حوالي -18 درجة مئوية ، حدد 6 مم كمساحة للزعانف.
اختيار المبخر = 1.1 * Q0
3- عندما تكون درجة حرارة الغرفة الباردة حوالي -25 درجة مئوية ، حدد 9 مم كمساحة للزعانف.
اختيار المبخر = 1.27 * Q0
ملاحظات: إذابة الصقيع بالماء ونوع إذابة الغاز الساخن اختياريان أيضًا.
المواصفات المخصصة ترك لي رسالة للحصول على التفاصيل.
6. هل تريد معرفة المنتجات الأخرى ذات الصلة - انقر فوق الصورة للحصول على المواصفات التفصيلية
7.كيفية ضمان الجودة؟أي إجراء؟
سيتأكد قسم مراقبة الجودة لدينا من كل خطوة
8. هل المصنع؟
تأسس المصنع في عام 1995 وخلال 28 عامًا ، تم تطويره ، ورحب به جميع عملائنا ، وبسبب كل دعمكم الآن ، نحن عائلة كبيرة تضم أكثر من 300 شخص ، تغطي مساحة 50000 متر مربع ، ودعمكم مهم جدًا لاستمرار حلمنا في تناول طعام طازج وصحي.
9. هل تحضر المعرض؟
سنحضر كل عام معرضًا محليًا وأجنبيًا ، كما سندعم وكيلنا لحضور المعرض ، ومرحبًا بكم للانضمام إلينا.
10.لماذا تختار لنا
محترف: 28 عامًا تركز على شيء واحد مع معدات التبريد
المواد التي نستخدمها كافية
الشهادة: CE ، ISO ، و cetiifcate لإنتاج معدات الضغط الخاصة
11. مرجع المشاريع؟
12. التعليمات
1 ، س: أين عنوان المصنع الخاص بك؟
ج: نحن مصنع ويقع في قاعدة إنتاج معدات التبريد Shengzhou بمقاطعة Zhejiang.
2 ، س: ما هي مجموعتك؟
ج: تتوافق عبوتنا مع العرف ولا تتطلب خشبًا أصليًا.
3 ، س: ما هو موك الخاص بك؟
ج: يمكن طلب المنتجات العادية من مجموعة واحدة.
4 ، س: هل يمكنك تقديم عينة؟
ج: نعم ، يمكننا تقديم عينة. والتكلفة والتسليم على نفقتك الخاصة.
5 ، س: لا يمكنني العثور على المنتجات في قائمتك؟
ج: الرجاء الاتصال بي مباشرة.
6 ، س: كيف يمكنني تأكيد المصنع الخاص بك؟
ج: لدينا مستند تم التحقق منه من جهة خارجية لتقرير Bureau Veritas ، يمكنك التنزيل في صفحة الشركة أو ترك رسالة لي للحصول عليها.
