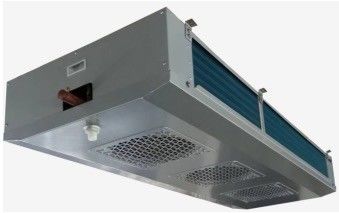

اسم المنتج: معدات التبريد المبخر بغرفة التبريد WEIGUANG Motor
مبردات الوحدة التجارية ذات التفريغ المزدوج من سلسلة EC
1. وصف المنتج:
تعتمد مبردات الهواء التجارية ذات التفريغ المزدوج من سلسلة EC تصميم هيكل رقيق للغاية ، مع مدخل هواء في الأسفل ومخرج هواء على الجانبين.يحتوي المنتج على مساحة تركيب صغيرة ويستخدم بشكل أساسي في غرف المعالجة المأهولة أو غرفة التبريد ذات الحجم الصغير.
هذه السلسلة من المنتجات لها الخصائص التالية:
غلاف: لوح سبيكة Al-Mg مع طلاء بمسحوق الفضة (RAL7001) ، يتميز بخاصية مقاومة التآكل وخفة الوزن.
● تتبنى لوحة نهاية المبخر لوحة الألومنيوم ، وتحمي بشكل فعال أنبوب النحاس ، وتقلل الوزن.
● تصميم مزدوج للوحة المياه: لوح الماء الخارجي بتصميم هيكل مفصلي ، عملية مريحة ؛صينية الماء الداخلية تتبنى هيكل المسيل من لوح الألمنيوم.يتم تصريف المياه المكثفة أو المياه المذابة مباشرة في مخرج درج الماء الخارجي عبر درج الماء الداخلي.
● الملف: أنبوب نحاسي φ12 ، تباعد 38.1 × 33 ، ترتيب مثلث ، كفاءة نقل الحرارة عالية.
● زعانف ألمنيوم مموجة بغشاء محب للماء ، ومسافة زعانف 4.0 و 6.0 مم لتلبية متطلبات درجات الحرارة المختلفة للتخزين البارد.
● المراوح: مروحة دوّارة خارجية ، مواصفات المروحة φ350 ، درجة حرارة العمل -30 ~ 60 ℃ ، عدد المراوح من 1 إلى 4 ، مع سرعة عالية وتصميم منخفض السرعة ، يمكن أن تلبي متطلبات الضوضاء المختلفة.
● إزالة الصقيع: إذابة الصقيع بالتسخين الكهربائي القياسي ، يتم توزيع أنبوب التسخين الفولاذي المقاوم للصدأ على زعنفة أنبوب الملف ولوحة المياه الداخلية ، وله تأثير جيد في إزالة الجليد.
● صندوق تقاطع مقاوم للماء بدرجة IP65 وموصل مقاوم للماء ، تعتمد المروحة وأنبوب التسخين صندوقًا سلكيًا مستقلًا ، مع تأثير مقاوم للماء أفضل ، وموثوقية عالية.
● تم تجهيز مخرج مبرد الهواء مع شريدر alve ، وهو مناسب للمستخدمين للكشف عن الضغط.
● اختبار ضغط المصنع الصارم ، اختبار ضغط 23 بار.
● يمكن تركيب صمام التمدد مسبقًا وفقًا لمتطلبات العميل.
● يمكنه تلبية المبرد لـ R404A ، R507A ، R448A ، R449A ، R134a ، R22 إلخ.
2. التكوين القياسي والخيارات:
| القطع | إعدادات | القطع | إعدادات | ||
| غلاف | ورقة سبائك المغنيسيوم مع مسحوق الطلاء | ● | إزالة الجليد | تذويب الهواء | ○ |
| ورقة مع مسحوق الطلاء | ○ | أنبوب تسخين كهربائي | ● | ||
| ورقة مجلفنة مع مسحوق الطلاء | ○ | الغاز الساخن | ○ | ||
| صفيحة فولاذية مضادة للصدأ | ○ | صمام توسع | ○ | ||
| معجب | محرك WEIGUANG | ● | صرف أنبوب السلك الساخن | ○ | |
| محرك EBM | ○ | حزام تسخين مجاري الهواء | × | ||
| محرك دلو الرياح | × | ||||
| زعنفة | زعانف ألمنيوم | ○ | |||
| زعانف الألمنيوم المحبة للماء | ● | ||||
●: قياسي ； ○: خيارات ； ×: لا تختار
3. ورقة البيانات الفنية:
3.1 مراوح السرعة القياسية (1420 دورة في الدقيقة):
3.1.1 تباعد الزعانف 4.0 مم
| نموذج |
القدرة / R404A (كو) |
سطح | حجم الأنبوب | تدفق الهواء | رمي الهواء | أنبوب التوصيل | وزن | |||
|
ح = 0 ℃ ΔΤ = 8 كيلو |
ح = 10 ℃ ΔΤ = 10 آلاف |
م2 | د م3 | م3/ ح | م | مدخل | مَنفَذ | بالُوعَة | كلغ | |
| EC351 / CLN-ET | 3.2 | 4.7 | 13.1 | 2.5 | 2200 | 6 | φ12 | φ22 | G1 " | 31 |
| EC351 / DLN-ET | 4.0 | 5.8 | 17.5 | 3.4 | 2000 | 6 | φ12 | φ22 | G1 " | 33 |
| EC352 / CLN-ET | 6.5 | 9.5 | 26.3 | 4.7 | 4400 | 8 | φ12 | φ22 | G1 " | 51 |
| EC352 / DLN-ET | 8.0 | 11.7 | 35.0 | 6.3 | 4000 | 8 | φ12 | φ22 | G1 " | 55 |
| EC353 / CLN-ET | 9.8 | 14.4 | 39.4 | 6.9 | 6600 | 9 | φ16 | φ28 | G1 " | 73 |
| EC353 / DLN-ET | 12.0 | 17.6 | 52.5 | 9.2 | 6000 | 9 | φ16 | φ28 | G1 " | 79 |
| EC354 / CLN-ET | 13.1 | 19.2 | 52.5 | 9.1 | 8800 | 10 | φ16 | φ28 | G1 " | 93 |
| EC354 / DLN-ET | 16.1 | 23.6 | 70.0 | 12.2 | 8000 | 10 | φ16 | φ35 | G1 " | 100 |
1. في الجدول ، Tc هي درجة حرارة الغرفة الباردة ، ΔΤ هو الفرق بين درجة حرارة الغرفة الباردة.ودرجة حرارة التبخر.
2. قاذف الهواء هو 0.5m / s هواء وصل مسافة في درجة الحرارة المحيطة.
3. من أجل قدرة التبريد لظروف العمل الأخرى ، يرجى الرجوع إلى معامل التصحيح.
3.1.2 تباعد الزعانف 6.0 مم
| نموذج |
القدرة / R404A (كو) |
سطح | حجم الأنبوب | تدفق الهواء | رمي الهواء | أنبوب التوصيل | وزن | |||
|
ح = 0 ℃ ΔΤ = 8 كيلو |
ح = -18 ℃ ΔΤ = 7 كيلو |
م2 | د م3 | م3/ ح | م | مدخل | مَنفَذ | بالُوعَة | كلغ | |
| EC351 / CDN-ET | 2.5 | 2.0 | 9.0 | 2.5 | 2350 | 6 | φ12 | φ22 | G1 " | 30 |
| EC351 / DDN-ET | 3.1 | 2.4 | 12.0 | 3.4 | 2200 | 6 | φ12 | φ22 | G1 " | 32 |
| EC352 / CDN-ET | 5.1 | 4.1 | 18.1 | 4.7 | 4700 | 8 | φ12 | φ22 | G1 " | 50 |
| EC352 / DDN-ET | 6.3 | 5.0 | 24.1 | 6.3 | 4400 | 8 | φ12 | φ22 | G1 " | 53 |
| EC353 / CDN-ET | 7.6 | 6.0 | 27.1 | 6.9 | 7050 | 9 | φ16 | φ28 | G1 " | 71 |
| EC353 / DDN-ET | 9.4 | 7.5 | 36.1 | 9.2 | 6600 | 9 | φ16 | φ28 | G1 " | 76 |
| EC354 / CDN-ET | 10.1 | 8.0 | 36.1 | 9.1 | 9400 | 10 | φ16 | φ28 | G1 " | 91 |
| EC354 / DDN-ET | 12.5 | 10.0 | 48.2 | 12.2 | 8800 | 10 | φ16 | φ35 | G1 " | 97 |
1. في الجدول ، Tc هي درجة حرارة الغرفة الباردة ، ΔΤ هو الفرق بين درجة حرارة الغرفة الباردة.ودرجة حرارة التبخر.
2. قاذف الهواء هو 0.5m / s هواء وصل مسافة في درجة الحرارة المحيطة.
3. من أجل قدرة التبريد لظروف العمل الأخرى ، يرجى الرجوع إلى معامل التصحيح.
3.2 مراوح منخفضة السرعة (920 دورة في الدقيقة):
3.2.1 تباعد الزعانف 4.0 مم
| نموذج |
القدرة / R404A (كو) |
سطح | حجم الأنبوب | تدفق الهواء | رمي الهواء | أنبوب التوصيل | وزن | |||
|
ح = 0 ℃ ΔΤ = 8 كيلو |
ح = 10 ℃ ΔΤ = 10 آلاف |
م2 | د م3 | م3/ ح | م | مدخل | مَنفَذ | بالُوعَة | كلغ | |
| EC351 / CLS-ET | 2.4 | 3.2 | 13.1 | 2.5 | 1150 | 5 | φ12 | φ22 | G1 " | 31 |
| EC351 / DLS-ET | 2.8 | 3.8 | 17.5 | 3.4 | 1300 | 5 | φ12 | φ22 | G1 " | 33 |
| EC352 / CLS-ET | 4.7 | 6.6 | 26.3 | 4.7 | 2300 | 7 | φ12 | φ22 | G1 " | 51 |
| EC352 / DLS-ET | 5.6 | 7.7 | 35.0 | 6.3 | 2600 | 7 | φ12 | φ22 | G1 " | 55 |
| EC353 / CLS-ET | 7.1 | 9.8 | 39.4 | 6.9 | 3450 | 8 | φ16 | φ28 | G1 " | 73 |
| EC353 / DLS-ET | 8.4 | 11.6 | 52.5 | 9.2 | 3900 | 8 | φ16 | φ28 | G1 " | 79 |
| EC354 / CLS-ET | 9.5 | 13.0 | 52.5 | 9.1 | 4600 | 9 | φ16 | φ28 | G1 " | 93 |
| EC354 / DLS-ET | 11.2 | 15.4 | 70.0 | 12.2 | 5200 | 9 | φ16 | φ35 | G1 " | 100 |
1. في الجدول ، Tc هي درجة حرارة الغرفة الباردة ، ΔΤ هو الفرق بين درجة حرارة الغرفة الباردة.ودرجة حرارة التبخر.
2. قاذف الهواء هو 0.5m / s هواء وصل مسافة في درجة الحرارة المحيطة.
3. من أجل قدرة التبريد لظروف العمل الأخرى ، يرجى الرجوع إلى معامل التصحيح.
3.2.2 تباعد الزعانف 6.0 مم
| نموذج |
سعة/ R404A (كيلوواط) |
سطح | حجم الأنبوب | تدفق الهواء | رمي الهواء | أنبوب التوصيل | وزن | |||
|
ح = 0℃ ΔΤ = 8 كيلو |
ح = -18 ℃ ΔΤ = 7 كيلو |
م2 | د م3 | م3/ ح | م | مدخل | مَنفَذ | بالُوعَة | كلغ | |
| EC351 / CDS-ET | 2.0 | 1.6 | 9.0 | 2.5 | 1300 | 5 | φ12 | φ22 | G1 " | 30 |
| EC351 / DDS-ET | 2.4 | 1.9 | 12.0 | 3.4 | 1450 | 5 | φ12 | φ22 | G1 " | 32 |
| EC352 / CDS-ET | 4.2 | 3.3 | 18.1 | 4.7 | 2600 | 7 | φ12 | φ22 | G1 " | 50 |
| EC352 / DDS-ET | 5.1 | 4.0 | 24.1 | 6.3 | 2900 | 7 | φ12 | φ22 | G1 " | 53 |
| EC353 / CDS-ET | 6.2 | 5.0 | 27.1 | 6.9 | 3900 | 8 | φ16 | φ28 | G1 " | 71 |
| EC353 / DDS-ET | 7.6 | 6.0 | 36.1 | 9.2 | 4350 | 8 | φ16 | φ28 | G1 " | 76 |
| EC354 / CDS-ET | 8.3 | 6.6 | 36.1 | 9.1 | 5200 | 9 | φ16 | φ28 | G1 " | 91 |
| EC354 / DDS-ET | 10.1 | 8.0 | 48.2 | 12.2 | 5800 | 9 | φ16 | φ35 | G1 " | 97 |
1. في الجدول ، Tc هي درجة حرارة الغرفة الباردة ، ΔΤ هو الفرق بين درجة حرارة الغرفة الباردة.ودرجة حرارة التبخر.
2. قاذف الهواء هو 0.5m / s هواء وصل مسافة في درجة الحرارة المحيطة.
3. من أجل قدرة التبريد لظروف العمل الأخرى ، يرجى الرجوع إلى معامل التصحيح.
4. جدول المعلمات الكهربائية:
| نموذج | Fمحرك | تذويب كهربائي | |||||
|
الجهد االكهربى (الخامس) |
قوة (ث) |
حاضِر (أ) |
سرعة (ص / دقيقة) |
لفه (كو) |
صينية (كو) |
المجموع (كو) |
|
| EC351 / ** N-ET | 380-3 | 165 | 0.43 | 1420 | 2 × 0.6 | 2 × 0.6 | 2.4 |
| EC352 / ** N-ET | 380-3 | 330 | 0.86 | 1420 | 2 × 1.1 | 2 × 1.1 | 4.4 |
| EC353 / ** N-ET | 380-3 | 495 | 1.29 | 1420 | 2 × 1.6 | 2 × 1.6 | 6.4 |
| EC354 / ** N-ET | 380-3 | 660 | 1.72 | 1420 | 2 × 2.0 | 2 × 2.0 | 8.0 |
| EC351 / ** S-ET | 380-3 | 80 | 0.32 | 920 | 2 × 0.6 | 2 × 0.6 | 2.4 |
| EC352 / ** S-ET | 380-3 | 160 | 0.64 | 920 | 2 × 1.1 | 2 × 1.1 | 4.4 |
| EC353 / ** S-ET | 380-3 | 240 | 0.96 | 920 | 2 × 1.6 | 2 × 1.6 | 6.4 |
| EC354 / ** S-ET | 380-3 | 320 | 1.28 | 920 | 2 × 2.0 | 2 × 2.0 | 8.0 |
5.كيفية تحديد المبخر الصحيح:
بشكل عام ، اختر سعة المبخر = سعة تبريد الغرفة الباردة * 1.15
1.عندما تكون درجة حرارة الغرفة الباردة حوالي 0 درجة مئوية ، حدد 4.5 مم كمساحة للزعنفة.
اختيار المبخر = 1.0 * Q0
2- عندما تكون درجة حرارة الغرفة الباردة حوالي -18 درجة مئوية ، حدد 6 مم كمساحة للزعانف.
اختيار المبخر = 1.1 * Q0
3- عندما تكون درجة حرارة الغرفة الباردة حوالي -25 درجة مئوية ، حدد 9 مم كمساحة للزعانف.
اختيار المبخر = 1.27 * Q0
ملاحظات: إذابة الصقيع بالماء ونوع إذابة الغاز الساخن اختياريان أيضًا.
