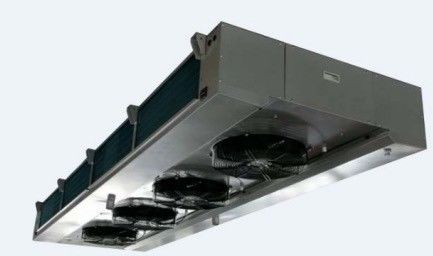

اسم المنتج: وحدة تبريد غرفة التبريد في الهواء الطلق 23 بار
مبردات وحدة جليكول الصناعية ذات التفريغ المزدوج من سلسلة EDG
1. وصف المنتج:
يعتمد مبرد الهواء الصناعي من سلسلة EDG على هيكل مدخل الهواء من الأسفل ومخرج الهواء من الجانبين ، والتي تستخدم بشكل أساسي لمعدات التبريد في التخزين البارد مع محلول مائي glycol كمبرد.يدور محلول الجليكول المائي ذو درجة الحرارة المنخفضة في أنبوب التبادل الحراري لمروحة التبريد لامتصاص الحرارة الخارجية ، وذلك لتحقيق الغرض من تقليل درجة حرارة التخزين.يمكن استخدام سلسلة EDG من مبردات الهواء في التخزين البارد عند 10 ℃ ، 0 ℃ و -18 ℃ على التوالي
هذه السلسلة من المنتجات لها الخصائص التالية:
● الغلاف: فولاذ مجلفن عالي الجودة مع طلاء بمسحوق الفضة (RAL7001) ، له خاصية قوية ضد التآكل.تتبنى لوحة الماء الخارجية هيكلًا مفصليًا ، عملية مريحة وسريعة.
● تتبنى لوحة نهاية المبخر لوحة الألومنيوم ، وتحمي بشكل فعال أنبوب النحاس ، وتقلل الوزن.
● تصميم مزدوج لصفيحة الماء: تتبنى لوحة الماء الخارجية هيكلًا زاويًا ، وتصريفًا سلسًا ، ولا زاوية تصريف ميتة ؛صينية الماء الداخلية تتبنى هيكل المسيل من لوح الألمنيوم.يتم تصريف المياه المكثفة أو المياه المذابة مباشرة في مخرج درج الماء الخارجي عبر درج الماء الداخلي.
● الملف: أنبوب نحاسي φ15 ، تباعد أنبوب 50 × 50 ترتيبًا مربعًا ، مساحة نقل الحرارة كبيرة ، فرق درجة حرارة نقل الحرارة صغير ، سرعة صقيع الزعانف بطيئة.
● زعانف ألمنيوم مموجة بغشاء محب للماء ، ومسافة زعانف 4.0 و 6.0 و 9.0 مم لتلبية متطلبات درجات الحرارة المختلفة للتخزين البارد.
● المروحة: مروحة دوّارة خارجية ذات طاقة عالية ، درجة حرارة التشغيل -30 ~ 60 ℃ ؛مواصفات المروحة φ450 ، φ500 ، تشكيل مواصفات مختلفة لسلسلة المنتجات ، لدى المستخدمين المزيد من الخيارات.
● إزالة الصقيع: إذابة الصقيع بالتسخين الكهربائي القياسي ، يتم توزيع أنبوب التسخين الفولاذي المقاوم للصدأ على زعنفة أنبوب الملف ولوحة المياه الداخلية ، وله تأثير جيد في إزالة الجليد.
● صندوق تقاطع مقاوم للماء بدرجة IP65 وموصل مقاوم للماء ، تعتمد المروحة وأنبوب التسخين صندوقًا سلكيًا مستقلًا ، مع تأثير مقاوم للماء أفضل ، وموثوقية عالية.
● اختبار ضغط المصنع الصارم ، اختبار ضغط 23 بار.
2. التكوين القياسي والخيارات:
| القطع | إعدادات | القطع | إعدادات | ||
| غلاف | ورقة سبائك المغنيسيوم مع مسحوق الطلاء | × | زعنفة | زعانف ألمنيوم | ○ |
| ورقة مع مسحوق الطلاء | ○ | زعانف الألمنيوم المحبة للماء | ● | ||
| ورقة مجلفنة مع مسحوق الطلاء | ● | تذويب | تذويب الهواء | ○ | |
| صفيحة فولاذية مضادة للصدأ | ○ | أنبوب تسخين كهربائي | ● | ||
| معجب | محرك WEIGUANG | ● | ماء | × | |
| محرك EBM | ○ | صرف أنبوب السلك الساخن | ○ | ||
| محرك دلو الرياح | × | حزام تسخين مجاري الهواء | × | ||
●: قياسي ； ○: خيارات ； ×: لا تختار.
3. ورقة البيانات الفنية:
3.1 تباعد الزعانف 4.0 مم
| نموذج |
جلايكول 25٪ تي1= -3℃، ت2= 2℃ TR = 10℃، RH 85٪ |
جلايكول 34٪ تي1= -10℃، ت2= -7℃ TR = 0℃، RH 85٪ |
سطح |
الة النفخ مقدار |
تدفق الهواء | رمي الهواء | ربط الأنابيب | دبليوثمانية | ||||
| كابا.(كو) |
تدفق السائل (م 3 / ساعة) |
كابا.(كو) |
تدفق السائل (م 3 / ساعة) |
م2 | د م3 | م3/ ح | م | مدخل | مَنفَذ | بالُوعَة | كلغ | |
| EDG451 / DL-ET | 7.4 | 1.4 | 4.2 | 1.3 | 35.0 | 4.8 | 4500 | 6 | 22 | 22 | 2-1 " | 73 |
| EDG452 / DL-ET | 14.7 | 2.7 | 8.4 | 2.7 | 70.0 | 8.8 | 9000 | 8 | 28 | 28 | 2-1 " | 114 |
| EDG453 / DL-ET | 22.1 | 4.1 | 12.6 | 4.0 | 105.0 | 12.9 | 13500 | 10 | 28 | 28 | 2-1.5 بوصة | 155 |
| EDG454 / DL-ET | 29.4 | 5.4 | 16.8 | 5.4 | 140.0 | 17.0 | 18000 | 12 | 35 | 35 | 2-1.5 بوصة | 196 |
| EDG501 / DL-ET | 10.5 | 1.9 | 5.8 | 1.9 | 52.5 | 6.8 | 6000 | 7 | 28 | 28 | 2-1 " | 89 |
| EDG502 / DL-ET | 21.0 | 3.9 | 11.6 | 3.7 | 105.0 | 12.9 | 12000 | 9 | 28 | 28 | 2-1.5 بوصة | 145 |
| EDG503 / DL-ET | 31.5 | 5.8 | 17.3 | 5.5 | 157.5 | 19.0 | 18000 | 11 | 35 | 35 | 2-1.5 بوصة | 201 |
| EDG504 / DL-ET | 42.0 | 7.7 | 23.1 | 7.4 | 210.0 | 25.0 | 24000 | 13 | 35 | 35 | 2-1.5 بوصة | 257 |
3.2 تباعد الزعانف 6.0 مم
| نموذج |
جلايكول34٪ تي1= -10℃وتي2=-7℃ Tr =0℃وRH 85٪ |
جلايكول50٪ تي1= -28℃وتي2= -25℃ Tr =-18℃ور95٪ |
سطح |
الة النفخ مقدار |
تدفق الهواء | رمي الهواء | ربط الأنابيب | دبليوثمانية | ||||
| كابا.(كو) |
تدفق السائل (م 3 / ساعة) |
كابا.(كو) |
تدفق السائل (م 3 / ساعة) |
م2 | د م3 | م3/ ح | م | مدخل | مَنفَذ | بالُوعَة | كلغ | |
| EDG451 / DD-ET | 3.8 | 1.2 | 3.1 | 1.1 | 23.7 | 4.8 | 5000 | 6 | 22 | 22 | 2-1 " | 71 |
| EDG452 / DD-ET | 7.6 | 2.4 | 6.2 | 2.2 | 47.5 | 8.8 | 10000 | 8 | 28 | 28 | 2-1 " | 110 |
| EDG453 / DD-ET | 11.4 | 3.6 | 9.3 | 3.3 | 71.2 | 12.9 | 15000 | 10 | 28 | 28 | 2-1.5 بوصة | 149 |
| EDG454 / DD-ET | 15.2 | 4.9 | 12.3 | 4.3 | 94.9 | 17.0 | 20000 | 12 | 35 | 35 | 2-1.5 بوصة | 188 |
| EDG501 / DD-ET | 5.3 | 1.7 | 4.3 | 1.5 | 35.6 | 6.8 | 6300 | 7 | 28 | 28 | 2-1 " | 86 |
| EDG502 / DD-ET | 10.7 | 3.4 | 8.5 | 3.0 | 71.2 | 12.9 | 12600 | 9 | 28 | 28 | 2-1.5 بوصة | 139 |
| EDG503 / DD-ET | 16.0 | 5.1 | 12.8 | 4.5 | 106.8 | 19.0 | 18900 | 11 | 35 | 35 | 2-1.5 بوصة | 192 |
| EDG504 / DD-ET | 21.4 | 6.9 | 17.1 | 6.0 | 142.4 | 25.0 | 25200 | 13 | 35 | 35 | 2-1.5 بوصة | 246 |
3.3 تباعد الزعانف 9.0 مم
| نموذج |
جلايكول34٪ تي1= -10℃وتي2=-7℃ Tr =0℃وRH 85٪ |
جلايكول50٪ تي1= -28℃وتي2= -25℃ Tr =-18℃ور95٪ |
سطح |
الة النفخ مقدار |
تدفق الهواء | رمي الهواء | ربط الأنابيب | دبليوثمانية | ||||
| كابا.(كو) |
تدفق السائل (م 3 / ساعة) |
كابا.(كو) |
تدفق السائل (م 3 / ساعة) |
م2 | د م3 | م3/ ح | م | مدخل | مَنفَذ | بالُوعَة | كلغ | |
| EDG451 / DJ-ET | 3.1 | 1.0 | 2.6 | 0.9 | 16.2 | 4.8 | 5400 | 7 | 22 | 22 | 2-1 " | 71 |
| EDG452 / DJ-ET | 6.2 | 2.0 | 5.2 | 1.8 | 32.5 | 8.8 | 10800 | 9 | 28 | 28 | 2-1 " | 109 |
| EDG453 / DJ-ET | 9.3 | 3.0 | 7.8 | 2.7 | 48.7 | 12.9 | 16200 | 11 | 28 | 28 | 2-1.5 بوصة | 148 |
| EDG454 / DJ-ET | 12.4 | 4.0 | 10.4 | 3.6 | 65.0 | 17.0 | 21600 | 13 | 35 | 35 | 2-1.5 بوصة | 186 |
| EDG501 / DJ-ET | 4.4 | 1.4 | 3.7 | 1.3 | 24.6 | 6.8 | 6900 | 8 | 28 | 28 | 2-1 " | 85 |
| EDG502 / DJ-ET | 8.8 | 2.8 | 7.3 | 2.6 | 48.7 | 12.9 | 13800 | 10 | 28 | 28 | 2-1.5 بوصة | 138 |
| EDG503 / DJ-ET | 13.2 | 4.2 | 11.0 | 3.9 | 73.1 | 19.0 | 20700 | 12 | 35 | 35 | 2-1.5 بوصة | 190 |
| EDG504 / DJ-ET | 17.8 | 5.7 | 14.6 | 5.1 | 97.5 | 25.0 | 27600 | 14 | 35 | 35 | 2-1.5 بوصة | 243 |
في الجدول ، T1 هي درجة حرارة المدخل.من محلول الإيثيلين جلايكول ، T2 هي درجة حرارة المخرج ، و Tr هي درجة الحرارة.من الغرفة الباردة.
4. جدول المعلمات الكهربائية:
| نموذج | محرك المروحة | تذويب كهربائي | |||||
| الجهد (V) | المدخلات (W) | التيار (أ) | السرعة (ص / دقيقة) | ملف (KW) | صينية (KW) | المجموع (KW) | |
| EDG451 * | 380-3 | 370 | 0.75 | 1380 | 4 × 0.6 | 2 × 0.6 | 3.6 |
| EDG452 * | 380-3 | 740 | 1.5 | 1380 | 4 × 1.1 | 2 × 1.1 | 6.6 |
| EDG453 * | 380-3 | 1110 | 2.25 | 1380 | 4 × 1.6 | 2 × 1.6 | 9.6 |
| EDG454 * | 380-3 | 1480 | 3.0 | 1380 | 4 × 2.0 | 2 × 2.0 | 12.0 |
| EDG501 * | 380-3 | 500 | 0.95 | 1380 | 4 × 0.8 | 2 × 0.8 | 4.8 |
| EDG502 * | 380-3 | 1000 | 1.9 | 1380 | 4 × 1.6 | 2 × 1.6 | 9.6 |
| EDG503 * | 380-3 | 1500 | 2.85 | 1380 | 4 × 2.3 | 2 × 2.3 | 13.8 |
| EDG504 * | 380-3 | 2000 | 3.8 | 1380 | 4 × 3.0 | 2 × 3.0 | 18.0 |
5.كيفية تحديد المبخر الصحيح:
بشكل عام ، اختر سعة المبخر = سعة تبريد الغرفة الباردة * 1.15
1.عندما تكون درجة حرارة الغرفة الباردة حوالي 0 درجة مئوية ، حدد 4.5 مم كمساحة للزعنفة.
اختيار المبخر = 1.0 * Q0
2- عندما تكون درجة حرارة الغرفة الباردة حوالي -18 درجة مئوية ، حدد 6 مم كمساحة للزعانف.
اختيار المبخر = 1.1 * Q0
3- عندما تكون درجة حرارة الغرفة الباردة حوالي -25 درجة مئوية ، حدد 9 مم كمساحة للزعانف.
اختيار المبخر = 1.27 * Q0
ملاحظات: إذابة الصقيع بالماء ونوع إذابة الغاز الساخن اختياريان أيضًا.
المواصفات المخصصة ترك لي رسالة للحصول على التفاصيل.
