مكان المنشأ:
الصين
اسم العلامة التجارية:
Kaideli
إصدار الشهادات:
CE,ISO9001-2008
رقم الموديل:
سلسلة EL

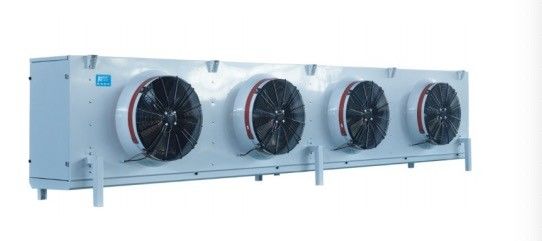

اسم المنتج: وحدة تبريد مبخر غرفة التبريد من الألومنيوم ISO9001 للغرفة الباردة
مبردات وحدة التبريد الصناعي EL SERIES
1. وصف المنتج:
● الغلاف: فولاذ مجلفن عالي الجودة مع طلاء بمسحوق الفضة (RAL7001) ، له خاصية قوية ضد التآكل.تعتمد اللوحة ذات الجانبين ولوحة الماء الخارجية على هيكل مفصلي ، عملية مريحة وسريعة.
● تتبنى لوحة نهاية المبخر لوحة الألومنيوم ، وتحمي بشكل فعال أنبوب النحاس ، وتقلل الوزن.
● تصميم مزدوج لصفيحة الماء: تتبنى لوحة الماء الخارجية هيكلًا زاويًا ، وتصريفًا سلسًا ، ولا زاوية تصريف ميتة ؛صينية الماء الداخلية تتبنى هيكل المسيل من لوح الألمنيوم.يتم تصريف المياه المكثفة أو المياه المذابة مباشرة في مخرج درج الماء الخارجي عبر درج الماء الداخلي.
● تصميم مجرى الهواء الطويل بقوس مطاطي متكامل له تأثير تدفق هواء جيد.
● للمروحة بقطر 500 و 630 ، توجد أرجل دعم أرضية لسهولة التركيب.
● الملف: أنبوب نحاسي φ15 ، تباعد أنبوب 50 × 50 ترتيبًا مربعًا ، مساحة نقل الحرارة كبيرة ، فرق درجة حرارة نقل الحرارة صغير ، سرعة صقيع الزعانف بطيئة.
● زعانف ألمنيوم مموجة بغشاء محب للماء ، ومسافة زعانف 4.0 ، 6.0 ، 9.0 و 12.0 مم لتلبية متطلبات درجات الحرارة المختلفة للتخزين البارد.
● المروحة: مروحة دوّارة خارجية عالية الطاقة ، درجة حرارة التشغيل -30 ~ 60 ℃ ؛مواصفات المروحة φ350 ، φ400 ، φ500 ، φ630 ، تشكيل مواصفات مختلفة لسلسلة المنتجات ، لدى المستخدمين المزيد من الخيارات.
● إزالة الصقيع: إذابة الصقيع بالتسخين الكهربائي القياسي ، يتم توزيع أنبوب التسخين الفولاذي المقاوم للصدأ على زعنفة أنبوب الملف ولوحة المياه الداخلية ، وله تأثير جيد في إزالة الجليد.يمكنك أيضًا اختيار تذويب الغاز الساخن وفقًا لمتطلبات العملاء.
● صندوق تقاطع مقاوم للماء بدرجة IP65 وموصل مقاوم للماء ، تعتمد المروحة وأنبوب التسخين صندوقًا سلكيًا مستقلًا ، مع تأثير مقاوم للماء أفضل ، وموثوقية عالية.
● تم تجهيز مخرج مبرد الهواء مع شريدر alve ، وهو مناسب للمستخدمين للكشف عن الضغط.
● اختبار ضغط المصنع الصارم ، اختبار ضغط 23 بار.
● يمكن تركيب صمام التمدد مسبقًا وفقًا لمتطلبات العميل.
● يمكنه تلبية المبرد لـ R404A ، R507A ، R448A ، R449A ، R134a ، R22 إلخ.
2. التكوين القياسي والخيارات:
| القطع | إعدادات | القطع | إعدادات | ||
| غلاف | ورقة سبائك المغنيسيوم مع مسحوق الطلاء | × | إزالة الجليد | تذويب الهواء | ○ |
| ورقة مع مسحوق الطلاء | ○ | أنبوب تسخين كهربائي | ● | ||
| ورقة مجلفنة مع مسحوق الطلاء | ● | الغاز الساخن | ○ | ||
| صفيحة فولاذية مضادة للصدأ* | ○ | صمام توسع | ○ | ||
| معجب | محرك WEIGUANG | ● | صرف أنبوب السلك الساخن | ○ | |
| محرك EBM * | ○ | حزام تسخين مجاري الهواء | ○ | ||
| محرك دلو الرياح | × | ||||
| زعنفة | زعانف ألمنيوم | ○ | |||
| زعانف الألمنيوم المحبة للماء | ● | ||||
●: قياسي ； ○: خيارات ； ×: لا تختار.
*: استخدم مجرى هواء منحرف قصير الجانب.
3. ورقة البيانات الفنية:
3.1 تباعد الزعانف 4.0 مم
| نموذج |
القدرة / R404A (كو) |
سطح | حجم الأنبوب | تدفق الهواء | رمي الهواء | أنبوب التوصيل | وزن | |||||
|
ح = 0℃ ΔΤ = 8 كيلو |
ح = 10 ℃ ΔΤ = 10 آلاف |
م2 | د م3 | م3/ ح | م | مدخل | مَنفَذ | بالُوعَة | كلغ | |||
| φ350معجب | ||||||||||||
| EL351 / BL-ET | 2.2 | 3.2 | 12.2 | 1.9 | 2100 | 8 | φ12 | φ22 | G1 " | 39 | ||
| EL351 / CL-ET | 2.9 | 4.3 | 18.2 | 2.9 | 1900 | 8 | φ12 | φ22 | G1 " | 41 | ||
| EL352 / BL-ET | 4.2 | 6.2 | 24.3 | 3.5 | 4200 | 10 | φ12 | φ22 | G1 " | 54 | ||
| EL352 / CL-ET | 5.8 | 8.5 | 36.5 | 5.3 | 3800 | 10 | φ12 | φ22 | G1 " | 58 | ||
| EL353 / BL-ET | 6.6 | 9.7 | 36.5 | 5.1 | 6300 | 11 | φ12 | φ22 | G1 " | 69 | ||
| EL353 / CL-ET | 8.8 | 12.9 | 54.7 | 7.7 | 5700 | 11 | φ12 | φ22 | G1 " | 75 | ||
| EL354 / BL-ET | 8.8 | 12.9 | 48.6 | 6.8 | 8400 | 12 | φ12 | φ22 | G1 " | 84 | ||
| EL354 / CL-ET | 11.7 | 17.2 | 72.9 | 10.1 | 7600 | 12 | φ16 | φ28 | G1 " | 92 | ||
| φ400معجب | ||||||||||||
| EL401 / CL-ET | 4.4 | 6.4 | 26.2 | 4.1 | 3700 | 12 | φ12 | φ22 | G1 " | 49 | ||
| EL401 / DL-ET | 5.3 | 7.8 | 35.0 | 5.4 | 3200 | 12 | φ12 | φ22 | G1 " | 52 | ||
| EL402 / CL-ET | 8.9 | 13.1 | 52.5 | 7.5 | 7400 | 13 | φ12 | φ22 | G1.5 " | 72 | ||
| EL402 / DL-ET | 10.5 | 15.4 | 70.0 | 10.0 | 6400 | 13 | φ16 | φ22 | G1.5 " | 78 | ||
| EL403 / CL-ET | 13.4 | 19.7 | 78.7 | 11.0 | 11100 | 14 | φ16 | φ28 | G1.5 " | 95 | ||
| EL403 / DL-ET | 15.7 | 23.1 | 105.0 | 14.6 | 9600 | 14 | φ16 | φ28 | G1.5 " | 104 | ||
| EL404 / CL-ET | 17.8 | 26.2 | 105.0 | 14.5 | 14800 | 15 | φ16 | φ35 | G1.5 " | 118 | ||
| EL404 / DL-ET | 21.0 | 30.9 | 140.0 | 19.3 | 12800 | 15 | φ16 | φ35 | G1.5 " | 130 | ||
| φ500معجب | ||||||||||||
| EL501 / DL-ET | 9.8 | 14.4 | 61.2 | 9.0 | 6800 | 18 | φ16 | φ22 | G1.5 " | 93 | ||
| EL501 / EL-ET | 11.4 | 16.8 | 76.5 | 11.2 | 6350 | 17 | φ16 | φ28 | G1.5 " | 99 | ||
| EL501 / FL-ET | 12.9 | 19.0 | 91.9 | 13.5 | 5500 | 17 | φ16 | φ28 | G1.5 " | 104 | ||
| EL502 / DL-ET | 19.6 | 28.8 | 122.5 | 17.1 | 13600 | 20 | φ22 | φ35 | G1.5 " | 132 | ||
| EL502 / EL-ET | 22.9 | 33.7 | 153.1 | 21.3 | 12700 | 19 | φ22 | φ35 | G1.5 " | 143 | ||
| EL502 / FL-ET | 25.7 | 37.8 | 183.7 | 25.6 | 11000 | 19 | φ22 | φ42 | G1.5 " | 153 | ||
| EL503 / DL-ET | 29.3 | 43.0 | 183.7 | 25.2 | 20400 | 22 | φ22 | φ42 | G2 " | 180 | ||
| EL503 / EL-ET | 34.4 | 50.6 | 229.6 | 31.5 | 19050 | 21 | φ22 | φ42 | G2 " | 196 | ||
| EL503 / FL-ET | 38.5 | 56.6 | 275.6 | 37.8 | 16500 | 21 | φ22 | φ42 | G2 " | 212 | ||
| EL504 / DL-ET | 39.2 | 57.6 | 244.9 | 33.3 | 27200 | 23 | φ22 | φ42 | G2 " | 228 | ||
| EL504 / EL-ET | 43.3 | 63.6 | 288.7 | 39.2 | 25400 | 22 | φ22 | φ42 | G2 " | 249 | ||
| EL504 / FL-ET | 51.4 | 75.6 | 367.4 | 49.9 | 22000 | 22 | φ28 | φ50 | G2 " | 270 | ||
| EL505 / DL-ET | 49.0 | 72.0 | 306.2 | 41.4 | 34000 | 24 | φ28 | φ50 | G2 " | 276 | ||
| EL505 / EL-ET | 54.1 | 79.5 | 360.9 | 48.7 | 31750 | 23 | φ28 | φ50 | G2 " | 302 | ||
| EL505 / FL-ET | 64.3 | 94.5 | 459.3 | 62.0 | 27500 | 23 | φ28 | φ50 | G2 " | 328 | ||
| φ630معجب | ||||||||||||
| EL631 / DL-ET | 15.8 | 23.2 | 105.0 | 15.0 | 10000 | 28 | φ16 | φ28 | G1.5 " | 125 | ||
| EL631 / EL-ET | 18.3 | 26.9 | 131.2 | 18.8 | 9600 | 27 | φ16 | φ28 | G1.5 " | 134 | ||
| EL631 / FL-ET | 20.4 | 30.0 | 157.5 | 22.5 | 9100 | 27 | φ22 | φ35 | G1.5 " | 143 | ||
| EL632 / DL-ET | 31.5 | 46.3 | 210.0 | 28.9 | 20000 | 31 | φ22 | φ42 | G1.5 " | 206 | ||
| EL632 / EL-ET | 36.7 | 53.5 | 262.4 | 36.1 | 19200 | 30 | φ22 | φ42 | G1.5 " | 224 | ||
| EL632 / FL-ET | 40.9 | 60.1 | 314.9 | 43.3 | 18200 | 30 | φ22 | φ42 | G1.5 " | 242 | ||
| EL633 / DL-ET | 47.2 | 69.4 | 314.9 | 42.8 | 30000 | 34 | φ22 | φ42 | G2 " | 288 | ||
| EL633 / EL-ET | 55.1 | 81.0 | 393.7 | 53.4 | 28800 | 33 | φ28 | φ50 | G2 " | 314 | ||
| EL633 / FL-ET | 61.4 | 90.3 | 472.4 | 64.1 | 27300 | 33 | φ28 | φ50 | G2 " | 341 | ||
| EL634 / DL-ET | 63.0 | 92.6 | 419.9 | 56.6 | 40000 | 36 | φ28 | φ50 | G2 " | 369 | ||
| EL634 / EL-ET | 73.5 | 108.0 | 524.9 | 70.8 | 38400 | 35 | φ28 | φ50 | G2 " | 405 | ||
| EL634 / FL-ET | 81.9 | 120.3 | 629.9 | 84.9 | 36400 | 35 | φ35 | φ50 | G2 " | 440 | ||
1. في الجدول ، Tc هي درجة حرارة الغرفة الباردة ، ΔΤ هي الفرق بين درجة حرارة الغرفة الباردة.ودرجة حرارة التبخر.
2. قاذف الهواء هو 0.5m / s هواء وصل مسافة في درجة الحرارة المحيطة.
3. من أجل قدرة التبريد لظروف العمل الأخرى ، يرجى الرجوع إلى معامل التصحيح.
3.2 تباعد الزعانف 6.0 مم
| نموذج |
القدرة / R404A (كو) |
سطح | حجم الأنبوب | تدفق الهواء | رمي الهواء | أنبوب التوصيل | وزن | |||||
|
ح = 0℃ ΔΤ = 8 كيلو |
ح = -18 ℃ ΔΤ = 7 كيلو |
م2 | د م3 | م3/ ح | م | مدخل | مَنفَذ | بالُوعَة | كلغ | |||
| φ350معجب | ||||||||||||
| EL351 / BD-ET | 1.8 | 1.4 | 8.2 | 1.9 | 2150 | 9 | φ12 | φ22 | G1 " | 38 | ||
| EL351 / CD-ET | 2.4 | 1.9 | 12.4 | 2.9 | 1950 | 9 | φ12 | φ22 | G1 " | 40 | ||
| EL352 / BD-ET | 3.6 | 2.9 | 16.5 | 3.5 | 4300 | 11 | φ12 | φ22 | G1 " | 52 | ||
| EL352 / CD-ET | 4.7 | 3.7 | 24.7 | 5.3 | 3900 | 11 | φ12 | φ22 | G1 " | 56 | ||
| EL353 / BD-ET | 5.4 | 4.3 | 24.7 | 5.1 | 6450 | 12 | φ12 | φ22 | G1 " | 67 | ||
| EL353 / CD-ET | 7.0 | 5.6 | 37.1 | 7.7 | 5850 | 12 | φ12 | φ22 | G1 " | 72 | ||
| EL354 / BD-ET | 7.3 | 5.8 | 33.0 | 6.8 | 8600 | 13 | φ12 | φ22 | G1 " | 81 | ||
| EL354 / CD-ET | 9.4 | 7.5 | 49.4 | 10.1 | 7800 | 13 | φ16 | φ28 | G1 " | 88 | ||
| φ400معجب | ||||||||||||
| EL401 / CD-ET | 3.3 | 2.6 | 17.8 | 4.1 | 3800 | 13 | φ12 | φ22 | G1 " | 47 | ||
| EL401 / DD-ET | 4.0 | 3.2 | 23.7 | 5.4 | 3450 | 13 | φ12 | φ22 | G1 " | 50 | ||
| EL402 / CD-ET | 6.7 | 5.3 | 35.6 | 7.5 | 7600 | 14 | φ12 | φ22 | G1.5 " | 69 | ||
| EL402 / DD-ET | 8.1 | 6.5 | 47.5 | 10.0 | 6900 | 14 | φ16 | φ22 | G1.5 " | 74 | ||
| EL403 / CD-ET | 10.1 | 8.0 | 53.4 | 11.0 | 11400 | 15 | φ16 | φ28 | G1.5 " | 90 | ||
| EL403 / DD-ET | 12.2 | 9.7 | 71.2 | 14.6 | 10350 | 15 | φ16 | φ28 | G1.5 " | 98 | ||
| EL404 / CD-ET | 13.5 | 10.8 | 71.2 | 14.5 | 15200 | 16 | φ16 | φ35 | G1.5 " | 112 | ||
| EL404 / DD-ET | 16.1 | 12.9 | 94.9 | 19.3 | 13800 | 16 | φ16 | φ35 | G1.5 " | 122 | ||
| φ500معجب | ||||||||||||
| EL501 / DD-ET | 8.3 | 6.6 | 41.5 | 9.0 | 7000 | 19 | φ16 | φ22 | G1.5 " | 90 | ||
| EL501 / ED-ET | 9.8 | 7.8 | 51.9 | 11.2 | 6500 | 18 | φ16 | φ28 | G1.5 " | 94 | ||
| EL501 / FD-ET | 11.2 | 9.0 | 62.3 | 13.5 | 6100 | 18 | φ16 | φ28 | G1.5 " | 99 | ||
| EL502 / DD-ET | 16.6 | 13.3 | 83.1 | 17.1 | 14000 | 21 | φ22 | φ35 | G1.5 " | 126 | ||
| EL502 / ED-ET | 19.7 | 15.8 | 103.8 | 21.3 | 13000 | 20 | φ22 | φ35 | G1.5 " | 134 | ||
| EL502 / FD-ET | 22.4 | 17.9 | 124.6 | 25.6 | 12200 | 20 | φ22 | φ42 | G1.5 " | 143 | ||
| EL503 / DD-ET | 24.9 | 19.9 | 124.6 | 25.2 | 21000 | 23 | φ22 | φ42 | G2 " | 170 | ||
| EL503 / ED-ET | 29.5 | 23.6 | 155.7 | 31.5 | 19500 | 22 | φ22 | φ42 | G2 " | 183 | ||
| EL503 / FD-ET | 33.6 | 26.9 | 186.9 | 37.8 | 18300 | 22 | φ22 | φ42 | G2 " | 196 | ||
| EL504 / DD-ET | 33.2 | 26.6 | 166.1 | 33.3 | 28000 | 24 | φ22 | φ42 | G2 " | 215 | ||
| EL504 / ED-ET | 37.2 | 29.8 | 195.8 | 39.2 | 26000 | 23 | φ22 | φ42 | G2 " | 232 | ||
| EL504 / FD-ET | 44.8 | 35.8 | 249.2 | 49.9 | 24400 | 23 | φ28 | φ50 | G2 " | 250 | ||
| EL505 / DD-ET | 41.5 | 33.2 | 207.6 | 41.4 | 35000 | 25 | φ28 | φ50 | G2 " | 259 | ||
| EL505 / ED-ET | 46.5 | 37.2 | 244.7 | 48.7 | 32500 | 24 | φ28 | φ50 | G2 " | 281 | ||
| EL505 / FD-ET | 56.1 | 44.9 | 311.5 | 62.0 | 30500 | 24 | φ28 | φ50 | G2 " | 303 | ||
| φ630معجب | ||||||||||||
| EL631 / DD-ET | 13.5 | 10.8 | 71.2 | 15.0 | 10300 | 29 | φ16 | φ28 | G1.5 " | 119 | ||
| EL631 / ED-ET | 16.0 | 12.8 | 89.0 | 18.8 | 9800 | 28 | φ16 | φ28 | G1.5 " | 126 | ||
| EL631 / FD-ET | 18.2 | 14.5 | 106.8 | 22.5 | 9100 | 28 | φ22 | φ35 | G1.5 " | 134 | ||
| EL632 / DD-ET | 27.1 | 21.7 | 142.4 | 28.9 | 20600 | 32 | φ22 | φ42 | G1.5 " | 194 | ||
| EL632 / ED-ET | 32.0 | 25.6 | 178.0 | 36.1 | 19600 | 31 | φ22 | φ42 | G1.5 " | 209 | ||
| EL632 / FD-ET | 36.3 | 29.0 | 213.6 | 43.3 | 18200 | 31 | φ22 | φ42 | G1.5 " | 224 | ||
| EL633 / DD-ET | 40.5 | 32.4 | 213.6 | 42.8 | 30900 | 35 | φ22 | φ42 | G2 " | 270 | ||
| EL633 / ED-ET | 48.1 | 38.5 | 267.0 | 53.4 | 29400 | 34 | φ28 | φ50 | G2 " | 292 | ||
| EL633 / FD-ET | 54.5 | 43.6 | 320.4 | 64.1 | 27300 | 34 | φ28 | φ50 | G2 " | 315 | ||
| EL634 / DD-ET | 54.1 | 43.3 | 284.8 | 56.6 | 41200 | 37 | φ28 | φ50 | G2 " | 346 | ||
| EL634 / ED-ET | 64.1 | 51.3 | 356.0 | 70.8 | 39200 | 36 | φ28 | φ50 | G2 " | 375 | ||
| EL634 / FD-ET | 72.6 | 58.1 | 427.2 | 84.9 | 36400 | 36 | φ35 | φ50 | G2 " | 405 | ||
1. في الجدول ، Tc هي درجة حرارة الغرفة الباردة ، ΔΤ هي الفرق بين درجة حرارة الغرفة الباردة.ودرجة حرارة التبخر.
2. قاذف الهواء هو 0.5m / s هواء وصل مسافة في درجة الحرارة المحيطة.
3. من أجل قدرة التبريد لظروف العمل الأخرى ، يرجى الرجوع إلى معامل التصحيح.
3.3 تباعد الزعانف 9.0 مم
| نموذج |
سعة/ R404A (كيلوواط) |
سطح | حجم الأنبوب | تدفق الهواء | رمي الهواء | أنبوب التوصيل | وزن | ||||
|
ح = 0℃ ΔΤ = 8 كيلو |
ح = -18 ℃ ΔΤ = 7 كيلو |
ح = -25 ℃ ΔΤ = 6 كيلو |
م2 | د م3 | م3/ ح | م | مدخل | مَنفَذ | بالُوعَة | كلغ | |
| φ350معجب | |||||||||||
| EL351 / BJ-ET | 1.4 | 1.1 | 0.9 | 5.6 | 1.9 | 2250 | 10 | φ12 | φ22 | G1 " | 38 |
| EL351 / CJ-ET | 2.0 | 1.6 | 1.3 | 8.5 | 2.9 | 2050 | 10 | φ12 | φ22 | G1 " | 40 |
| EL352 / BJ-ET | 2.8 | 2.2 | 1.8 | 11.3 | 3.5 | 4500 | 12 | φ12 | φ22 | G1 " | 52 |
| EL352 / CJ-ET | 3.9 | 3.1 | 2.6 | 16.9 | 5.3 | 4100 | 12 | φ12 | φ22 | G1 " | 55 |
| EL353 / BJ-ET | 4.2 | 3.4 | 2.8 | 16.9 | 5.1 | 6750 | 13 | φ12 | φ22 | G1 " | 66 |
| EL353 / CJ-ET | 5.8 | 4.6 | 3.8 | 25.4 | 7.7 | 6150 | 13 | φ12 | φ22 | G1 " | 71 |
| EL354 / BJ-ET | 5.7 | 4.6 | 3.7 | 22.6 | 6.8 | 9000 | 14 | φ12 | φ22 | G1 " | 80 |
| EL354 / CJ-ET | 7.8 | 6.2 | 5.1 | 33.8 | 10.1 | 8200 | 14 | φ16 | φ28 | G1 " | 87 |
| φ400معجب | |||||||||||
| EL401 / CJ-ET | 2.6 | 2.1 | 1.7 | 12.2 | 4.1 | 3900 | 14 | φ12 | φ22 | G1 " | 47 |
| EL401 / DJ-ET | 3.2 | 2.5 | 2.1 | 16.2 | 5.4 | 3650 | 14 | φ12 | φ22 | G1 " | 50 |
| EL402 / CJ-ET | 5.1 | 4.1 | 3.4 | 24.4 | 7.5 | 7800 | 15 | φ12 | φ22 | G1.5 " | 68 |
| EL402 / DJ-ET | 6.5 | 5.2 | 4.3 | 32.5 | 10.0 | 7300 | 15 | φ16 | φ22 | G1.5 " | 73 |
| EL403 / CJ-ET | 7.7 | 6.2 | 5.1 | 36.5 | 11.0 | 11700 | 16 | φ16 | φ28 | G1.5 " | 89 |
| EL403 / DJ-ET | 9.7 | 7.8 | 6.4 | 48.7 | 14.6 | 10950 | 16 | φ16 | φ28 | G1.5 " | 97 |
| EL404 / CJ-ET | 10.2 | 8.2 | 6.7 | 48.7 | 14.5 | 15600 | 17 | φ16 | φ35 | G1.5 " | 111 |
| EL404 / DJ-ET | 13.0 | 10.4 | 8.6 | 65.0 | 19.3 | 14600 | 17 | φ16 | φ35 | G1.5 " | 120 |
| φ500معجب | |||||||||||
| EL501 / DJ-ET | 7.1 | 5.7 | 4.7 | 28.4 | 9.0 | 7380 | 20 | φ16 | φ22 | G1.5 " | 89 |
| EL501 / EJ-ET | 8.5 | 6.8 | 5.6 | 35.5 | 11.2 | 6800 | 19 | φ16 | φ28 | G1.5 " | 93 |
| EL501 / FJ-ET | 9.8 | 7.8 | 6.5 | 42.6 | 13.5 | 6350 | 19 | φ16 | φ28 | G1.5 " | 98 |
| EL502 / DJ-ET | 14.2 | 11.3 | 9.4 | 56.9 | 17.1 | 14760 | 22 | φ22 | φ35 | G1.5 " | 124 |
| EL502 / EJ-ET | 17.0 | 13.6 | 11.2 | 71.1 | 21.3 | 13600 | 21 | φ22 | φ35 | G1.5 " | 132 |
| EL502 / FJ-ET | 19.6 | 15.7 | 12.9 | 85.3 | 25.6 | 12700 | 21 | φ22 | φ42 | G1.5 " | 141 |
| EL503 / DJ-ET | 21.3 | 17.0 | 14.0 | 85.3 | 25.2 | 22140 | 24 | φ22 | φ42 | G2 " | 168 |
| EL503 / EJ-ET | 25.6 | 20.5 | 16.9 | 106.6 | 31.5 | 20400 | 23 | φ22 | φ42 | G2 " | 180 |
| EL503 / FJ-ET | 29.4 | 23.5 | 19.4 | 127.9 | 37.8 | 19050 | 23 | φ22 | φ42 | G2 " | 193 |
| EL504 / DJ-ET | 28.4 | 22.7 | 18.7 | 113.7 | 33.3 | 29520 | 25 | φ22 | φ42 | G2 " | 212 |
| EL504 / EJ-ET | 32.2 | 25.7 | 21.2 | 134.0 | 39.2 | 27200 | 24 | φ22 | φ42 | G2 " | 228 |
| EL504 / FJ-ET | 39.2 | 31.3 | 25.9 | 170.6 | 49.9 | 25400 | 24 | φ28 | φ50 | G2 " | 245 |
| EL505 / DJ-ET | 35.5 | 28.4 | 23.4 | 142.1 | 41.4 | 36900 | 26 | φ28 | φ50 | G2 " | 256 |
| EL505 / EJ-ET | 40.2 | 32.1 | 26.5 | 167.5 | 48.7 | 34000 | 25 | φ28 | φ50 | G2 " | 276 |
| EL505 / FJ-ET | 49.0 | 39.2 | 32.3 | 213.2 | 62.0 | 31750 | 25 | φ28 | φ50 | G2 " | 297 |
| φ630معجب | |||||||||||
| EL631 / DJ-ET | 11.2 | 9.0 | 7.4 | 48.7 | 15.0 | 10600 | 30 | φ16 | φ28 | G1.5 " | 118 |
| EL631 / EJ-ET | 13.1 | 10.5 | 8.6 | 60.9 | 18.8 | 10000 | 29 | φ16 | φ28 | G1.5 " | 125 |
| EL631 / FJ-ET | 14.6 | 11.7 | 9.6 | 73.1 | 22.5 | 9600 | 29 | φ22 | φ35 | G1.5 " | 132 |
| EL632 / DJ-ET | 22.4 | 17.9 | 14.8 | 97.5 | 28.9 | 21200 | 33 | φ22 | φ42 | G1.5 " | 192 |
| EL632 / EJ-ET | 26.2 | 21.0 | 17.3 | 121.8 | 36.1 | 20000 | 32 | φ22 | φ42 | G1.5 " | 206 |
| EL632 / FJ-ET | 29.2 | 23.3 | 19.3 | 146.2 | 43.3 | 19200 | 32 | φ22 | φ42 | G1.5 " | 220 |
| EL633 / DJ-ET | 33.6 | 26.9 | 22.2 | 146.2 | 42.8 | 31800 | 36 | φ22 | φ42 | G2 " | 266 |
| EL633 / EJ-ET | 39.3 | 31.4 | 25.9 | 182.7 | 53.4 | 30000 | 35 | φ28 | φ50 | G2 " | 282 |
| EL633 / FJ-ET | 43.8 | 35.0 | 28.9 | 219.3 | 64.1 | 28800 | 35 | φ28 | φ50 | G2 " | 309 |
| EL634 / DJ-ET | 44.8 | 35.8 | 29.5 | 194.9 | 56.6 | 42400 | 38 | φ28 | φ50 | G2 " | 340 |
| EL634 / EJ-ET | 52.3 | 41.8 | 34.5 | 243.6 | 70.8 | 40000 | 37 | φ28 | φ50 | G2 " | 369 |
| EL634 / FJ-ET | 58.5 | 46.8 | 38.6 | 292.4 | 84.9 | 38400 | 37 | φ35 | φ50 | G2 " | 397 |
1. في الجدول ، Tc هي درجة حرارة الغرفة الباردة ، ΔΤ هي الفرق بين درجة حرارة الغرفة الباردة.ودرجة حرارة التبخر.
2. قاذف الهواء هو 0.5m / s هواء وصل مسافة في درجة الحرارة المحيطة.
3. من أجل قدرة التبريد لظروف العمل الأخرى ، يرجى الرجوع إلى معامل التصحيح.
3.4 تباعد الزعانف 12.0 مم
| نموذج |
القدرة / R404A (كو) |
سطح | حجم الأنبوب | تدفق الهواء | رمي الهواء | أنبوب التوصيل | وزن | ||||
|
ح = 0℃ ΔΤ = 8 كيلو |
ح = -25 ℃ ΔΤ = 6 كيلو |
ح = -35 ℃ ΔΤ = 6 كيلو |
م2 | د م3 | م3/ ح | م | مدخل | مَنفَذ | بالُوعَة | كلغ | |
| φ400معجب | |||||||||||
| EL401 / DK-ET | 2.9 | 1.9 | 1.9 | 12.5 | 5.4 | 3800 | 15 | φ12 | φ22 | G1 " | 50 |
| EL402 / DK-ET | 5.8 | 3.8 | 3.8 | 25.0 | 10.0 | 7600 | 16 | φ16 | φ22 | G1.5 " | 74 |
| EL403 / DK-ET | 8.6 | 5.7 | 5.6 | 37.5 | 14.6 | 11400 | 17 | φ16 | φ28 | G1.5 " | 97 |
| EL404 / DK-ET | 11.5 | 7.6 | 7.5 | 50.0 | 19.3 | 15200 | 18 | φ16 | φ35 | G1.5 " | 121 |
| φ500معجب | |||||||||||
| EL501 / EK-ET | 7.4 | 4.9 | 4.8 | 27.3 | 11.2 | 7000 | 20 | φ16 | φ28 | G1.5 " | 94 |
| EL501 / FK-ET | 8.5 | 5.6 | 5.5 | 32.8 | 13.5 | 6500 | 20 | φ16 | φ28 | G1.5 " | 98 |
| EL502 / EK-ET | 14.8 | 9.8 | 9.6 | 54.7 | 21.3 | 14000 | 22 | φ22 | φ35 | G1.5 " | 134 |
| EL502 / FK-ET | 17.1 | 11.3 | 11.1 | 65.6 | 25.6 | 13000 | 22 | φ22 | φ42 | G1.5 " | 142 |
| EL503 / EK-ET | 22.1 | 14.6 | 14.3 | 82.0 | 31.5 | 21000 | 24 | φ22 | φ42 | G2 " | 182 |
| EL503 / FK-ET | 25.5 | 16.8 | 16.5 | 98.4 | 37.8 | 19500 | 24 | φ22 | φ42 | G2 " | 195 |
| EL504 / EK-ET | 27.8 | 18.3 | 18.0 | 103.1 | 39.2 | 28000 | 25 | φ22 | φ42 | G2 " | 231 |
| EL504 / FK-ET | 34.1 | 22.5 | 22.1 | 131.2 | 49.9 | 26000 | 25 | φ28 | φ50 | G2 " | 248 |
| EL505 / EK-ET | 34.8 | 23.0 | 22.6 | 128.9 | 48.7 | 35000 | 26 | φ28 | φ50 | G2 " | 279 |
| EL505 / FK-ET | 42.6 | 28.1 | 27.7 | 164.1 | 62.0 | 32500 | 26 | φ28 | φ50 | G2 " | 301 |
| φ630معجب | |||||||||||
| EL631 / EK-ET | 10.8 | 7.1 | 7.0 | 46.9 | 18.8 | 10300 | 30 | φ16 | φ28 | G1.5 " | 126 |
| EL631 / FK-ET | 12.3 | 8.1 | 8.0 | 56.2 | 22.5 | 9800 | 30 | φ22 | φ35 | G1.5 " | 133 |
| EL632 / EK-ET | 21.6 | 14.3 | 14.0 | 93.7 | 36.1 | 20600 | 33 | φ22 | φ42 | G1.5 " | 208 |
| EL632 / FK-ET | 24.7 | 16.3 | 16.0 | 112.5 | 43.3 | 19600 | 33 | φ22 | φ42 | G1.5 " | 223 |
| EL633 / EK-ET | 32.3 | 21.3 | 21.0 | 140.6 | 53.4 | 30900 | 36 | φ28 | φ50 | G2 " | 291 |
| EL633 / FK-ET | 37.1 | 24.5 | 24.1 | 168.7 | 64.1 | 29400 | 36 | φ28 | φ50 | G2 " | 313 |
| EL634 / EK-ET | 43.1 | 28.4 | 28.0 | 187.5 | 70.8 | 41200 | 38 | φ28 | φ50 | G2 " | 373 |
| EL634 / FK-ET | 49.5 | 32.7 | 32.1 | 225.0 | 84.9 | 39200 | 38 | φ35 | φ50 | G2 " | 402 |
1. في الجدول ، Tc هي درجة حرارة الغرفة الباردة ، ΔΤ هي الفرق بين درجة حرارة الغرفة الباردة.ودرجة حرارة التبخر.
2. قاذف الهواء هو 0.5m / s هواء وصل مسافة في درجة الحرارة المحيطة.
3. من أجل قدرة التبريد لظروف العمل الأخرى ، يرجى الرجوع إلى معامل التصحيح.
4. جدول المعلمات الكهربائية:
| نموذج | محرك المروحة | تذويب كهربائي | |||||
| الجهد (V) | قوة (W) | التيار (أ) | السرعة (ص / دقيقة) | ملف (KW) | صينية (KW) | المجموع (KW) | |
| EL351 * | 380-3 | 129 | 0.4 | 1400 | 2 × 0.5 | 1 × 0.5 | 1.5 |
| EL352 * | 380-3 | 258 | 0.8 | 1400 | 2 × 0.9 | 1 × 0.9 | 2.7 |
| EL353 * | 380-3 | 387 | 1.2 | 1400 | 2 × 1.3 | 1 × 1.3 | 3.9 |
| EL354 * | 380-3 | 516 | 1.6 | 1400 | 2 × 1.7 | 1 × 1.7 | 5.1 |
| EL401 / C * | 380-3 | 205 | 0.51 | 1380 | 3 × 0.6 | 1 × 0.6 | 2.4 |
| EL401 / D * | 380-3 | 205 | 0.51 | 1380 | 4 × 0.6 | 1 × 0.6 | 3.0 |
| EL402 / ج * | 380-3 | 410 | 1.02 | 1380 | 3 × 1.1 | 1 × 1.1 | 4.4 |
| EL402 / D * | 380-3 | 410 | 1.02 | 1380 | 4 × 1.1 | 1 × 1.1 | 5.5 |
| EL403 / C * | 380-3 | 615 | 1.53 | 1380 | 3 × 1.6 | 1 × 1.6 | 6.4 |
| EL403 / D * | 380-3 | 615 | 1.53 | 1380 | 4 × 1.6 | 1 × 1.6 | 8.0 |
| EL404 / ج * | 380-3 | 820 | 2.04 | 1380 | 3 × 2.0 | 1 × 2.0 | 8.0 |
| EL404 / D * | 380-3 | 820 | 2.04 | 1380 | 4 × 2.0 | 1 × 2.0 | 10.0 |
| EL501 / D * | 380-3 | 500 | 0.95 | 1380 | 4 × 0.8 | 2 × 0.8 | 4.8 |
| EL501 / E * | 380-3 | 500 | 0.95 | 1380 | 6 × 0.8 | 2 × 0.8 | 6.4 |
| EL501 / F * | 380-3 | 500 | 0.95 | 1380 | 6 × 0.8 | 2 × 0.8 | 6.4 |
| EL502 / D * | 380-3 | 1000 | 1.9 | 1380 | 4 × 1.6 | 2 × 1.6 | 9.6 |
| EL502 / E * | 380-3 | 1000 | 1.9 | 1380 | 6 × 1.6 | 2 × 1.6 | 12.8 |
| EL502 / F * | 380-3 | 1000 | 1.9 | 1380 | 6 × 1.6 | 2 × 1.6 | 12.8 |
| EL503 / D * | 380-3 | 1500 | 2.85 | 1380 | 4 × 2.3 | 2 × 2.3 | 13.8 |
| EL503 / E * | 380-3 | 1500 | 2.85 | 1380 | 6 × 2.3 | 2 × 2.3 | 18.4 |
| EL503 / F * | 380-3 | 1500 | 2.85 | 1380 | 6 × 2.3 | 2 × 2.3 | 18.4 |
| EL504 / D * | 380-3 | 2000 | 3.8 | 1380 | 4 × 3.0 | 2 × 3.0 | 18.0 |
| EL504 / E * | 380-3 | 2000 | 3.8 | 1380 | 6 × 3.0 | 2 × 3.0 | 24.0 |
| EL504 / F * | 380-3 | 2000 | 3.8 | 1380 | 6 × 3.0 | 2 × 3.0 | 24.0 |
| EL505 / D * | 380-3 | 2500 | 4.75 | 1380 | 6 × 3.0 | 2 × 3.0 | 24.0 |
| EL505 / E * | 380-3 | 2500 | 4.75 | 1380 | 8 × 3.0 | 2 × 3.0 | 30.0 |
| EL505 / F * | 380-3 | 2500 | 4.75 | 1380 | 8 × 3.0 | 2 × 3.0 | 30.0 |
| EL631 / D * | 380-3 | 800 | 1.6 | 1320 | 6 × 1.1 | 2 × 1.1 | 8.8 |
| EL631 / E * | 380-3 | 800 | 1.6 | 1320 | 9 × 1.1 | 2 × 1.1 | 12.1 |
| EL631 / F * | 380-3 | 800 | 1.6 | 1320 | 9 × 1.1 | 2 × 1.1 | 12.1 |
| EL632 / D * | 380-3 | 1600 | 3.2 | 1320 | 6 × 2.0 | 2 × 2.0 | 16.0 |
| EL632 / E * | 380-3 | 1600 | 3.2 | 1320 | 9 × 2.0 | 2 × 2.0 | 22.0 |
| EL632 / F * | 380-3 | 1600 | 3.2 | 1320 | 9 × 2.0 | 2 × 2.0 | 22.0 |
| EL633 / D * | 380-3 | 2400 | 4.8 | 1320 | 6 × 3.0 | 2 × 3.0 | 24.0 |
| EL633 / E * | 380-3 | 2400 | 4.8 | 1320 | 9 × 3.0 | 2 × 3.0 | 33.0 |
| EL633 / F * | 380-3 | 2400 | 4.8 | 1320 | 9 × 3.0 | 2 × 3.0 | 33.0 |
| EL634 / D * | 380-3 | 3200 | 6.4 | 1320 | 8 × 3.0 | 2 × 3.0 | 30.0 |
| EL634 / E * | 380-3 | 3200 | 6.4 | 1320 | 11 × 3.0 | 2 × 3.0 | 39.0 |
| EL634 / F * | 380-3 | 3200 | 6.4 | 1320 | 11 × 3.0 | 2 × 3.0 | 39.0 |
5.كيفية تحديد المبخر الصحيح:
بشكل عام ، اختر سعة المبخر = سعة تبريد الغرفة الباردة * 1.15
1.عندما تكون درجة حرارة الغرفة الباردة حوالي 0 درجة مئوية ، حدد 4.5 مم كمساحة للزعنفة.
اختيار المبخر = 1.0 * Q0
2- عندما تكون درجة حرارة الغرفة الباردة حوالي -18 درجة مئوية ، حدد 6 مم كمساحة للزعانف.
اختيار المبخر = 1.1 * Q0
3- عندما تكون درجة حرارة الغرفة الباردة حوالي -25 درجة مئوية ، حدد 9 مم كمساحة للزعانف.
اختيار المبخر = 1.27 * Q0
ملاحظات: إذابة الصقيع بالماء ونوع إذابة الغاز الساخن اختياريان أيضًا.
المواصفات المخصصة ترك لي رسالة للحصول على التفاصيل.
6. هل تريد معرفة المنتجات الأخرى ذات الصلة - انقر فوق الصورة للحصول على المواصفات التفصيلية
7.كيفية ضمان الجودة؟أي إجراء؟
سيتأكد قسم مراقبة الجودة لدينا من كل خطوة
8. هل المصنع؟
تأسس المصنع في عام 1995 وخلال 28 عامًا ، تم تطويره ، ورحب به جميع عملائنا ، وبسبب كل دعمكم الآن ، نحن عائلة كبيرة تضم أكثر من 300 شخص ، تغطي مساحة 50000 متر مربع ، ودعمكم مهم جدًا لاستمرار حلمنا في تناول طعام طازج وصحي.
9. هل تحضر المعرض؟
سنحضر كل عام معرضًا محليًا وأجنبيًا ، كما سندعم وكيلنا لحضور المعرض ، ومرحبًا بكم للانضمام إلينا.
10.لماذا تختار لنا
محترف: 28 عامًا تركز على شيء واحد مع معدات التبريد
المواد التي نستخدمها كافية
الشهادة: CE ، ISO ، و cetiifcate لإنتاج معدات الضغط الخاصة
11. مرجع المشاريع؟
12. التعليمات
1 ، س: أين عنوان المصنع الخاص بك؟
ج: نحن مصنع ويقع في قاعدة إنتاج معدات التبريد Shengzhou بمقاطعة Zhejiang.
2 ، س: ما هي مجموعتك؟
ج: تتوافق عبوتنا مع العرف ولا تتطلب خشبًا أصليًا.
3 ، س: ما هو موك الخاص بك؟
ج: يمكن طلب المنتجات العادية من مجموعة واحدة.
4 ، س: هل يمكنك تقديم عينة؟
ج: نعم ، يمكننا تقديم عينة. والتكلفة والتسليم على نفقتك الخاصة.
5 ، س: لا يمكنني العثور على المنتجات في قائمتك؟
ج: الرجاء الاتصال بي مباشرة.
6 ، س: كيف يمكنني تأكيد المصنع الخاص بك؟
ج: لدينا مستند تم التحقق منه من جهة خارجية لتقرير Bureau Veritas ، يمكنك التنزيل في صفحة الشركة أو ترك رسالة لي للحصول عليها.
فيديو
أرسل استفسارك إلينا مباشرة
