مكان المنشأ:
الصين
اسم العلامة التجارية:
Kaideli
إصدار الشهادات:
CE,ISO9001-2008
رقم الموديل:
GUDL ، GUDD ، GUDJ
تاريخ
تأسست عام 1995 ، عمرها 26 عامًا.
مع 300 موظف ومغطاة 50000 متر مربع.
رأس المال المسجل أكثر من 10million ، ودوران أكثر من 300million RMB / year.
خط الإنتاج
خط انتاج حديث وفق نظام الجودة ISO
فازأذن الحكومةشهادات وشهادة CE.
1. مقدمة المنتج:
2.قائمة المعلمات الفنية
المعلمات التقنية لمبرد الهواء الفعال لسقف إزالة الصقيع الكهربائي: 4.5mm
| نموذج | قدرة التبريد kW | حجم الأنبوب | معلمات المروحة | تذويب (تسخين كهربائي) | |||||
| SC1 | SC2 | د م3 | 风叶 数量 X 直径 عدد X قطر المراوح |
功率 دبليو قوة دبليو |
风 量 م3/ ح حجم الهواء م3/ ح |
射程 م المدى م |
盘 管 كيلوواط * 支 لفائف كيلوواط * قطع |
水 盘 كيلوواط * 支 علبة ماء كيلو وات * عدد القطع |
|
| GUDL501C | 6.7 | 4.6 | 3.2 | 1X∅500 | 1X414 | 5000 | 12 | 0.28 * 6 | 0.28 * 2 |
| GUDL501D | 8.1 | 5.6 | 4.3 | 1X∅500 | 1 × 460 | 4900 | 12 | 0.30 * 6 | 0.30 * 2 |
| GUDL501E | 9.8 | 6.7 | 5.4 | 1X∅500 | 1 × 460 | 4500 | 12 | 0.30 * 8 | 0.30 * 2 |
| GUDL601E | 16.6 | 11.4 | 9.2 | 1 × 600 | 1 × 780 | 7500 | 15 | 0.40 * 8 | 0.4 * 2 |
| GUDL502D | 22.2 | 15.3 | 11.8 | 2X∅500 | 2 × 460 | 11500 | 13 | 0.72 * 6 | 0.72 * 2 |
| GUDL602D | 28.9 | 19.9 | 14.7 | 2 × 600 | 2 × 780 | 16500 | 16 | 0.72 * 10 | 0.72 * 2 |
| GUDL602E | 33.8 | 23.3 | 18.4 | 2 × 600 | 2 × 780 | 15200 | 16 | 0.72 * 10 | 0.72 * 2 |
| GUDL602F | 37.8 | 26.1 | 22.1 | 2 × 600 | 2 × 780 | 14500 | 16 | 0.72 * 10 | 0.72 * 2 |
| GUDL632D | 40.7 | 28.1 | 23.7 | 2X∅630 | 2 × 800 | 19000 | 19 | 0.95 * 10 | 0.95 * 2 |
| GUDL632E | 44.1 | 30.4 | 26.9 | 2X∅630 | 2 × 800 | 18000 | 19 | 0.87 * 12 | 0.87 * 4 |
| GUDL603F | 54.5 | 37.6 | 32.3 | 3 × 600 | 3 × 780 | 20500 | 17 | 1.03 * 12 | 1.03 * 4 |
| GUDL633F | 66.8 | 46.1 | 38.8 | 3X∅630 | 3 × 800 | 25500 | 20 | 1.03 * 14 | 1.03 * 4 |
المعلمات التقنية لمبرد الهواء الفعال لسقف إزالة الصقيع الكهربائي: 6.0mm
| نموذج | قدرة التبريد kW | حجم الأنبوب | معلمات المروحة | تذويب (تسخين كهربائي) | ||||||
| SC1 | SC2 | SC3 | د م3 | عدد X قطر المراوح | قوة دبليو | حجم الهواء م3/ ح | المدى م | لفائف كيلوواط * قطع | علبة ماء كيلو وات * عدد القطع | |
| GUDD501C | 5.6 | 4.0 | 3.2 | 3.2 | 1X∅500 | 1X414 | 5200 | 12 | 0.28 * 8 | 0.28 * 2 |
| GUDD501D | 7.1 | 5.1 | 4.0 | 4.3 | 1X∅500 | 1 × 460 | 5100 | 12 | 0.30 * 8 | 0.30 * 2 |
| GUDD501E | 8.2 | 5.9 | 4.6 | 5.4 | 1X∅500 | 1 × 460 | 4800 | 12 | 0.30 * 10 | 0.30 * 2 |
| GUDD601E | 14.4 | 10.3 | 8.1 | 9.2 | 1 × 600 | 1 × 780 | 8200 | 15 | 0.40 * 10 | 0.4 * 2 |
| GUDD502D | 18.3 | 13.1 | 10.3 | 11.8 | 2X∅500 | 2 × 460 | 12000 | 13 | 0.72 * 8 | 0.72 * 2 |
| GUDD602D | 24.1 | 17.2 | 13.6 | 14.7 | 2 × 600 | 2 × 780 | 17000 | 16 | 0.72 * 12 | 0.72 * 2 |
| GUDD602E | 29.1 | 20.8 | 16.4 | 18.4 | 2 × 600 | 2 × 780 | 16400 | 16 | 0.72 * 12 | 0.72 * 2 |
| GUDD602F | 32.1 | 22.9 | 18.1 | 22.1 | 2 × 600 | 2 × 780 | 15500 | 16 | 0.72 * 12 | 0.72 * 2 |
| GUDD632D | 33.7 | 24.1 | 19.0 | 23.7 | 2X∅630 | 2 × 800 | 20000 | 19 | 0.95 * 12 | 0.95 * 2 |
| GUDD632E | 37.2 | 26.6 | 21.0 | 26.9 | 2X∅630 | 2 × 800 | 19000 | 19 | 0.87 * 12 | 0.87 * 4 |
| GUDD603F | 46.8 | 33.4 | 26.4 | 32.3 | 3 × 600 | 3 × 780 | 22000 | 17 | 1.03 * 12 | 1.03 * 4 |
| GUDD633F | 56.7 | 40.5 | 32.0 | 38.8 | 3X∅630 | 3 × 800 | 26500 | 20 | 1.03 * 14 | 1.03 * 4 |
المعلمات التقنية لمبرد الهواء الفعال لسقف إزالة الصقيع الكهربائي: 9.0mm
| نموذج | قدرة التبريد kW | سعة الأنبوب | معلمات المروحة | تذويب (تسخين كهربائي) | ||||||
| SC3 | SC4 | SC5 | د م3 | عدد X قطر المراوح | قوة دبليو | حجم الهواء م3/ ح | المدى م | لفائف كيلوواط * قطع | علبة ماء كيلو وات * عدد القطع | |
| GUDJ501C | 2.5 | 2.0 | 1.9 | 3.2 | 1X∅500 | 1X414 | 5300 | 12 | 0.28 * 8 | 0.28 * 2 |
| GUDJ501D | 3.3 | 2.6 | 2.5 | 4.3 | 1X∅500 | 1 × 460 | 5500 | 12 | 0.30 * 8 | 0.30 * 2 |
| GUDJ501E | 3.7 | 3.0 | 2.9 | 5.4 | 1X∅500 | 1 × 460 | 5100 | 12 | 0.30 * 10 | 0.30 * 2 |
| GUDJ601E | 6.5 | 5.2 | 5.0 | 9.2 | 1 × 600 | 1 × 780 | 8300 | 15 | 0.40 * 10 | 0.4 * 2 |
| GUDJ502D | 8.3 | 6.6 | 6.3 | 11.8 | 2X∅500 | 2 × 460 | 12500 | 13 | 0.72 * 8 | 0.72 * 2 |
| GUDJ602D | 10.8 | 8.5 | 7.8 | 14.7 | 2 × 600 | 2 × 780 | 17500 | 16 | 0.72 * 12 | 0.72 * 2 |
| GUDJ602E | 13.3 | 10.6 | 10.2 | 18.4 | 2 × 600 | 2 × 780 | 17000 | 16 | 0.72 * 12 | 0.72 * 2 |
| GUDJ602F | 14.5 | 11.6 | 11.1 | 22.1 | 2 × 600 | 2 × 780 | 16000 | 16 | 0.72 * 12 | 0.72 * 2 |
| GUDJ632D | 15.8 | 12.6 | 12.1 | 23.7 | 2X∅630 | 2 × 800 | 21000 | 19 | 0.95 * 12 | 0.95 * 2 |
| GUDJ632E | 17.7 | 14.1 | 13.5 | 26.9 | 2X∅630 | 2 × 800 | 20500 | 19 | 0.87 * 12 | 0.87 * 4 |
| GUDJ603F | 21.4 | 17.1 | 16.4 | 32.3 | 3 × 600 | 3 × 780 | 23000 | 17 | 1.03 * 12 | 1.03 * 4 |
| GUDJ633F | 25.4 | 20.3 | 19.5 | 38.8 | 3X∅630 | 3 × 800 | 27000 | 20 | 1.03 * 14 | 1.03 * 4 |
الأبعاد الكلية وحجم التركيب لمبرد الهواء الفعال لسقف إزالة الصقيع الكهربائي التباعد: 4.5 مم
| نموذج | مواصفات الواجهة (مم) | الأبعاد الكلية B * T * H. | أبعاد التثبيت | الأوزان | رمز المخطط التفصيلي | |||||
| أنبوب المدخل / أنبوب الإرجاع | الصرف (بوصة) | الطول * العرض * الارتفاع (مم): 610 * 1،250 * 1،040 | إل | ه 1 | ه 2 | ه 3 | F | كلغ | ||
| GUDL501C | ∅12 / ∅22 | G3 / 4 | 952 * 400 * 674 | 340 | 640 | / | / | 126 | 36 | أ |
| GUDL501D | ∅12 / ∅22 | G3 / 4 | 952 * 400 * 674 | 340 | 640 | / | / | 126 | 38 | أ |
| GUDL501E | ∅12 / ∅22 | ش 1 | 952 * 490 * 674 | 430 | 640 | / | / | 126 | 44 | أ |
| GUDL601E | ∅16 / ∅28 | ش 1 | 1172 * 490 * 831 | 430 | 860 | / | / | 126 | 56 | أ |
| GUDL502D | ∅16 / ∅35 | ش 1 | 1992 * 400 * 680 | 340 | 840 | 840 | / | 126 | 80 | ب |
| GUDL602D | ∅22 / ∅42 | G1-1 / 2 | 1992 * 400 * 831 | 340 | 840 | 840 | / | 126 | 95 | ب |
| GUDL602E | ∅22 / ∅42 | G1-1 / 2 | 1992 * 490 * 831 | 430 | 840 | 840 | / | 126 | 115 | ب |
| GUDL602F | ∅22 / ∅42 | G1-1 / 2 | 1992 * 490 * 831 | 430 | 840 | 840 | / | 126 | 125 | ب |
| GUDL632D | ∅22 / ∅42 | G1-1 / 2 | 2552 * 400 * 984 | 340 | 1120 | 1120 | / | 126 | 144 | ب |
| GUDL632E | ∅22 / ∅42 | G1-1 / 2 | 2352 * 490 * 984 | 430 | 1020 | 1020 | / | 126 | 160 | ب |
| GUDL603F | ∅25 / 50 | G1-1 / 2 | 2751 * 490 * 831 | 430 | 813 | 813 | 813 | 126 | 166 | ج |
| GUDL633F | ∅25 / 50 | G2 | 2751 * 490 * 984 | 430 | 813 | 813 | 813 | 126 | 196 | ج |
الأبعاد الكلية وحجم التركيب لمبرد الهواء الفعال لسقف إزالة الصقيع الكهربائي التباعد: 6.0 مم
| نموذج | مواصفات الواجهة (مم) | الأبعاد الكلية B * T * H. | أبعاد التثبيت | الأوزان | رمز المخطط التفصيلي | |||||
| أنبوب المدخل / أنبوب الإرجاع | الصرف (بوصة) | الطول * العرض * الارتفاع (مم): 610 * 1،250 * 1،040 | إل | ه 1 | ه 2 | ه 3 | F | كلغ | ||
| GUDD501C | ∅12 / ∅22 | G3 / 4 | 952 * 400 * 674 | 340 | 640 | / | / | 126 | 35 | أ |
| GUDD501D | ∅12 / ∅22 | G3 / 4 | 952 * 400 * 674 | 340 | 640 | / | / | 126 | 37 | أ |
| GUDD501E | ∅12 / ∅22 | ش 1 | 952 * 490 * 674 | 430 | 640 | / | / | 126 | 43 | أ |
| GUDD601E | ∅16 / ∅28 | ش 1 | 1172 * 490 * 831 | 430 | 860 | / | / | 126 | 57 | أ |
| GUDD502D | ∅16 / ∅35 | ش 1 | 1992 * 400 * 680 | 340 | 840 | 840 | / | 126 | 78 | ب |
| GUDD602D | ∅22 / ∅42 | G1-1 / 2 | 1992 * 400 * 831 | 340 | 840 | 840 | / | 126 | 93 | ب |
| GUDD602E | ∅22 / ∅42 | G1-1 / 2 | 1992 * 490 * 831 | 430 | 840 | 840 | / | 126 | 112 | ب |
| GUDD602F | ∅22 / ∅42 | G1-1 / 2 | 1992 * 490 * 831 | 430 | 840 | 840 | / | 126 | 122 | ب |
| GUDD632D | ∅22 / ∅42 | G1-1 / 2 | 2552 * 400 * 984 | 340 | 1120 | 1120 | / | 126 | 140 | ب |
| GUDD632E | ∅22 / ∅42 | G1-1 / 2 | 2352 * 490 * 984 | 430 | 1020 | 1020 | / | 126 | 154 | ب |
| GUDD603F | ∅25 / 50 | G1-1 / 2 | 2751 * 490 * 831 | 430 | 813 | 813 | 813 | 126 | 162 | ج |
| GUDD633F | ∅25 / 50 | G2 | 2751 * 490 * 984 | 430 | 813 | 813 | 813 | 126 | 192 | ج |
الأبعاد الكلية وحجم التركيب لمبرد الهواء الفعال لسقف إزالة الصقيع الكهربائي التباعد: 9.0mm
| نموذج | مواصفات الواجهة (مم) | الأبعاد الكلية B * T * H. | أبعاد التثبيت | الأوزان | رمز المخطط التفصيلي | |||||
| أنبوب المدخل / أنبوب الإرجاع | الصرف (بوصة) | الطول * العرض * الارتفاع (مم): 610 * 1،250 * 1،040 | إل | ه 1 | ه 2 | ه 3 | F | كلغ | ||
| GUDJ501C | ∅12 / ∅22 | G3 / 4 | 952 * 400 * 674 | 340 | 640 | / | / | 126 | 34 | أ |
| GUDJ501D | ∅12 / ∅22 | G3 / 4 | 952 * 400 * 674 | 340 | 640 | / | / | 126 | 36 | أ |
| GUDJ501E | ∅12 / ∅22 | ش 1 | 952 * 490 * 674 | 430 | 640 | / | / | 126 | 42 | أ |
| GUDJ601E | ∅16 / ∅28 | ش 1 | 1172 * 490 * 831 | 430 | 860 | / | / | 126 | 55 | أ |
| GUDJ502D | ∅16 / ∅35 | ش 1 | 1992 * 400 * 680 | 340 | 840 | 840 | / | 126 | 76 | ب |
| GUDJ602D | ∅22 / ∅42 | G1-1 / 2 | 1992 * 400 * 831 | 340 | 840 | 840 | / | 126 | 94 | ب |
| GUDJ602E | ∅22 / ∅42 | G1-1 / 2 | 1992 * 490 * 831 | 430 | 840 | 840 | / | 126 | 114 | ب |
| GUDJ602F | ∅22 / ∅42 | G1-1 / 2 | 1992 * 490 * 831 | 430 | 840 | 840 | / | 126 | 121 | ب |
| GUDJ632D | ∅22 / ∅42 | G1-1 / 2 | 2552 * 400 * 984 | 340 | 1120 | 1120 | / | 126 | 139 | ب |
| GUDJ632E | ∅22 / ∅42 | G1-1 / 2 | 2352 * 490 * 984 | 430 | 1020 | 1020 | / | 126 | 160 | ب |
| GUDJ603F | ∅25 / 50 | G1-1 / 2 | 2751 * 490 * 831 | 430 | 813 | 813 | 813 | 126 | 162 | ج |
| GUDJ633F | ∅25 / 50 | G2 | 2751 * 490 * 984 | 430 | 813 | 813 | 813 | 126 | 190 | ج |

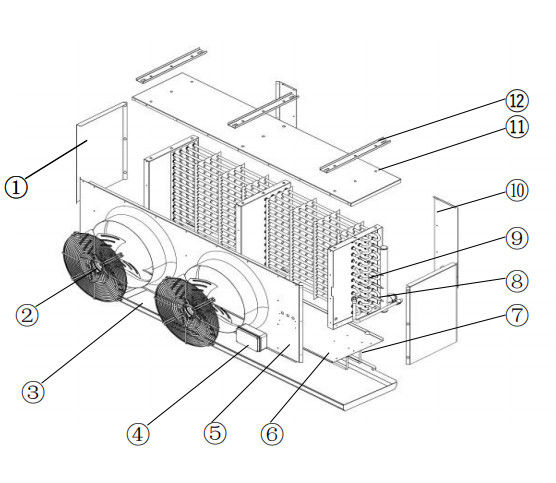

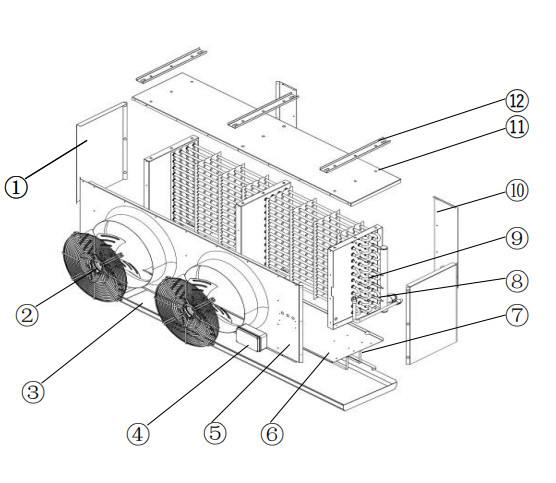

3.عرض مخطط المنتج
ملاحظة 1: معايير التصميم
| ظروف التبادل الحراري القياسية | درجة حرارة الهواء الداخل | درجة حرارة التبخر | الرطوبة النسبية | معامل امتصاص الرطوبة | درجة الحرارة الزائدة |
| SC1 | 10 ℃ | 0 ℃ | 85٪ | 1.35 | 6.5 ك |
| SC2 | 0 ℃ | -8 ℃ | 85٪ | 1.15 | 5.2 ك |
| SC3 | -18 ℃ | -25 | 95٪ | 1.05 | 4.6 ك |
| SC4 | -25 | -31 ℃ | 95٪ | 1.01 | 3.9 ك |
| SC5 | -34 ℃ | -40 ℃ | 95٪ | 1.01 | 3.9 ك |
ملاحظة 2: معامل تحويل المبردات
| المبردات | ظروف العمل | R22 | R404A | R507 | R134a |
| معامل التصحيح | SC1 | 0.95 | 1 | 1 | 0.93 |
| معامل التصحيح | SC2 | 0.95 | 1 | 1 | 0.91 |
| معامل التصحيح | SC3 | 0.95 | 1 | 1 | 0.85 |
