مكان المنشأ:
الصين
اسم العلامة التجارية:
Kaideli
إصدار الشهادات:
CE,ISO9001-2008
رقم الموديل:
سلسلة ELG

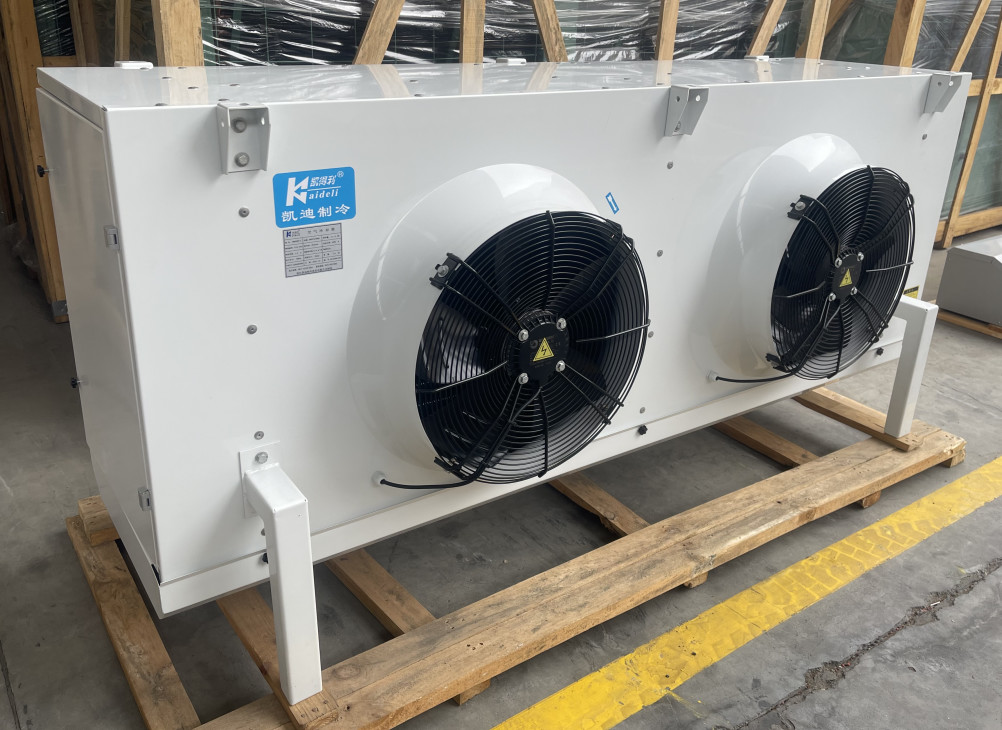

اسم المنتج: Kaideli IPs65 غرفة التجميد مبخر Glycol Cold Room Cooling System ELG دوري الدرجة الاولى الايطاليس
مبردات وحدة جليكول ذات الخلايا الصناعية من سلسلة ELG
1. وصف المنتج:
إن مبرد الإيثيلين جلايكول الصناعي من سلسلة ELG الذي طورته شركتنا يستخدم أنابيب نحاسية φ15 ، معدات تبريد غرفة التبريد مع محلول مائي glycol كمبرد.يمكن استخدام سلسلة مبردات الهواء ELG في التخزين البارد عند 10 ℃ ، 0 ℃ و -18 ℃ على التوالي.
هذه السلسلة من المنتجات لها الخصائص التالية:
● الغلاف: صفيحة فولاذية مجلفنة عالية الجودة مطلية بمسحوق الفضة (RAL7001) ، مع مقاومة قوية للتآكل ؛اللوحان الجانبيان ولوحة الماء الخارجية تتبنى الهيكل المفصلي ، وهو مناسب وسريع للتشغيل.
● تتبنى لوحة نهاية المبخر لوحة الألومنيوم ، وتحمي بشكل فعال أنبوب النحاس ، وتقلل الوزن.
● تصميم مزدوج لصفيحة الماء: تتبنى لوحة الماء الخارجية هيكلًا زاويًا ، وتصريفًا سلسًا ، ولا زاوية تصريف ميتة ؛صينية الماء الداخلية تتبنى هيكل المسيل من لوح الألمنيوم.يتم تصريف المياه المكثفة أو المياه المذابة مباشرة في مخرج درج الماء الخارجي عبر درج الماء الداخلي.
● تصميم مجرى الهواء الطويل بقوس مطاطي متكامل له تأثير تدفق هواء جيد.
● للمروحة بقطر 500 و 630 ، توجد أرجل دعم أرضية لسهولة التركيب.
● الملف: أنبوب نحاسي φ15 ، تباعد أنبوب 50 × 50 ترتيبًا مربعًا ، مساحة نقل الحرارة كبيرة ، فرق درجة حرارة نقل الحرارة صغير ، سرعة صقيع الزعانف بطيئة.
● زعانف ألمنيوم مموجة بغشاء محب للماء ، ومسافة زعانف 4.0 و 6.0 و 9.0 مم لتلبية متطلبات درجات الحرارة المختلفة للتخزين البارد.
● المروحة: مروحة دوّارة خارجية عالية الطاقة ، درجة حرارة التشغيل -30 ~ 60 ℃ ؛مواصفات المروحة 400 ، φ500 ، φ630 ، تشكيل مواصفات مختلفة لسلسلة المنتجات ، لدى المستخدمين المزيد من الخيارات.
● إزالة الصقيع: إذابة الصقيع بالتسخين الكهربائي القياسي ، يتم توزيع أنبوب التسخين الفولاذي المقاوم للصدأ على زعنفة أنبوب الملف ولوحة المياه الداخلية ، وله تأثير جيد في إزالة الجليد.يمكن أيضًا اختيار إزالة الصقيع بالماء وفقًا لمتطلبات العملاء.
● صندوق تقاطع مقاوم للماء بدرجة IP65 وموصل مقاوم للماء ، تعتمد المروحة وأنبوب التسخين صندوقًا سلكيًا مستقلًا ، مع تأثير مقاوم للماء أفضل ، وموثوقية عالية.
● اختبار ضغط المصنع الصارم ، اختبار ضغط 23 بار.
2. التكوين القياسي والخيارات:
| القطع | إعدادات | القطع | إعدادات | ||
| غلاف | ورقة سبائك المغنيسيوم مع مسحوق الطلاء | × | زعنفة | زعانف ألمنيوم | ○ |
| ورقة مع مسحوق الطلاء | ○ | زعانف الألمنيوم المحبة للماء | ● | ||
| ورقة مجلفنة مع مسحوق الطلاء | ● | تذويب | تذويب الهواء | ○ | |
| صفيحة فولاذية مضادة للصدأ* | ○ | أنبوب تسخين كهربائي | ● | ||
| معجب | محرك WEIGUANG | ● | ماء | ○ | |
| محرك EBM * | ○ | صرف أنبوب السلك الساخن | ○ | ||
| محرك دلو الرياح | ○ | حزام تسخين مجاري الهواء | ○ | ||
●: قياسي ； ○: خيارات ； ×: لا تختار.
*: استخدم مجرى هواء منحرف قصير الجانب.
3. ورقة البيانات الفنية:
3.1 تباعد الزعانف 4.0 مم
| نموذج |
جلايكول 25٪ تي1= -3℃، ت2= 2℃ TR = 10℃، RH 85٪ |
جلايكول 34٪ تي1= -10℃، ت2= -7℃ TR = 0℃، RH 85٪ |
سطح |
الة النفخ مقدار |
تدفق الهواء | رمي الهواء | ربط الأنابيب | دبليوثمانية | ||||
| كابا.كيلوواط |
تدفق م 3 / ساعة |
كابا. كو |
تدفق م 3 / ساعة |
م2 | د م3 | م3/ ح | م | مدخل | مَنفَذ | بالُوعَة | كلغ | |
| φ400معجب | ||||||||||||
| ELG401 / CL-ET | 5.5 | 1.0 | 3.3 | 1.1 | 26.2 | 4.1 | 3700 | 12 | 28 | 28 | 1 بوصة | 49 |
| ELG401 / DL-ET | 7.0 | 1.3 | 4.0 | 1.3 | 35.0 | 5.4 | 3200 | 12 | 28 | 28 | 1 بوصة | 52 |
| ELG402 / CL-ET | 11.0 | 2.0 | 6.6 | 2.1 | 52.5 | 7.5 | 7400 | 13 | 35 | 35 | 1.5 بوصة | 72 |
| ELG402 / DL-ET | 14.0 | 2.6 | 8.1 | 2.6 | 70.0 | 10.0 | 6400 | 13 | 35 | 35 | 1.5 بوصة | 78 |
| ELG403 / CL-ET | 16.5 | 3.0 | 9.8 | 3.1 | 78.7 | 11.0 | 11100 | 14 | 35 | 35 | 1.5 بوصة | 95 |
| ELG403 / DL-ET | 21.0 | 3.9 | 12.1 | 3.9 | 105.0 | 14.6 | 9600 | 14 | 35 | 35 | 1.5 بوصة | 104 |
| ELG404 / CL-ET | 22.1 | 4.1 | 13.1 | 4.2 | 105.0 | 14.5 | 14800 | 15 | 35 | 35 | 1.5 بوصة | 118 |
| ELG404 / DL-ET | 28.0 | 5.2 | 16.1 | 5.2 | 140.0 | 19.3 | 12800 | 15 | 42 | 42 | 1.5 بوصة | 130 |
| φ500معجب | ||||||||||||
| ELG501 / DL-ET | 12.8 | 2.4 | 7.3 | 2.3 | 61.2 | 9.0 | 6800 | 18 | 35 | 35 | 1.5 بوصة | 93 |
| ELG501 / EL-ET | 15.3 | 2.8 | 8.4 | 2.7 | 76.5 | 11.2 | 6350 | 17 | 35 | 35 | 1.5 بوصة | 99 |
| ELG501 / FL-ET | 17.5 | 3.2 | 9.2 | 3.0 | 91.9 | 13.5 | 5500 | 17 | 35 | 35 | 1.5 بوصة | 104 |
| ELG502 / DL-ET | 25.7 | 4.7 | 14.7 | 4.7 | 122.5 | 17.1 | 13600 | 20 | 42 | 42 | 1.5 بوصة | 132 |
| ELG502 / EL-ET | 30.6 | 5.6 | 16.8 | 5.4 | 153.1 | 21.3 | 12700 | 19 | 42 | 42 | 1.5 بوصة | 143 |
| ELG502 / FL-ET | 34.9 | 6.4 | 18.4 | 5.9 | 183.7 | 25.6 | 11000 | 19 | 50 | 50 | 1.5 بوصة | 153 |
| ELG503 / DL-ET | 38.6 | 7.1 | 22.0 | 7.0 | 183.7 | 25.2 | 20400 | 22 | 50 | 50 | 2 بوصة | 180 |
| ELG503 / EL-ET | 43.3 | 8.0 | 23.8 | 7.6 | 216.5 | 32.7 | 19050 | 21 | 50 | 50 | 2 بوصة | 196 |
| ELG503 / FL-ET | 52.4 | 9.6 | 27.6 | 8.8 | 275.6 | 37.8 | 16500 | 21 | 50 | 50 | 2 بوصة | 212 |
| ELG504 / DL-ET | 51.4 | 9.5 | 29.4 | 9.4 | 244.9 | 33.3 | 27200 | 23 | 50 | 50 | 2 بوصة | 228 |
| ELG504 / EL-ET | 57.7 | 10.6 | 31.8 | 10.2 | 288.7 | 39.2 | 25400 | 22 | 50 | 50 | 2 بوصة | 249 |
| ELG504 / FL-ET | 69.8 | 12.8 | 36.7 | 11.8 | 367.4 | 49.9 | 22000 | 22 | 66 | 66 | 2 بوصة | 270 |
| ELG505 / DL-ET | 64.3 | 11.8 | 36.7 | 11.8 | 306.2 | 41.4 | 34000 | 24 | 66 | 66 | 2 بوصة | 276 |
| ELG505 / EL-ET | 72.2 | 13.3 | 39.7 | 12.7 | 360.9 | 48.7 | 31750 | 23 | 66 | 66 | 2 بوصة | 302 |
| ELG505 / FL-ET | 87.3 | 16.1 | 45.9 | 14.7 | 459.3 | 62.0 | 27500 | 23 | 66 | 66 | 2 بوصة | 328 |
| φ630معجب | ||||||||||||
| ELG631 / DL-ET | 22.1 | 4.1 | 12.6 | 4.1 | 105.0 | 15.0 | 10000 | 28 | 42 | 42 | 1.5 بوصة | 125 |
| ELG631 / EL-ET | 26.2 | 4.8 | 14.4 | 4.6 | 131.2 | 18.8 | 9600 | 27 | 42 | 42 | 1.5 بوصة | 134 |
| ELG631 / FL-ET | 29.9 | 5.5 | 15.7 | 5.0 | 157.5 | 22.5 | 9100 | 27 | 42 | 42 | 1.5 بوصة | 143 |
| ELG632 / DL-ET | 44.1 | 8.1 | 25.2 | 8.1 | 210.0 | 28.9 | 20000 | 31 | 50 | 50 | 1.5 بوصة | 206 |
| ELG632 / EL-ET | 52.5 | 9.7 | 28.9 | 9.3 | 262.4 | 36.1 | 19200 | 30 | 50 | 50 | 1.5 بوصة | 224 |
| ELG632 / FL-ET | 59.8 | 11.0 | 31.5 | 10.1 | 314.9 | 43.3 | 18200 | 30 | 66 | 66 | 1.5 بوصة | 242 |
| ELG633 / DL-ET | 66.1 | 12.2 | 37.8 | 12.1 | 314.9 | 42.8 | 30000 | 34 | 66 | 66 | 2 بوصة | 288 |
| ELG633 / EL-ET | 78.7 | 14.5 | 43.3 | 13.9 | 393.7 | 53.4 | 28800 | 33 | 66 | 66 | 2 بوصة | 314 |
| ELG633 / FL-ET | 89.8 | 16.5 | 47.2 | 15.1 | 472.4 | 64.1 | 27300 | 33 | 66 | 66 | 2 بوصة | 341 |
| ELG634 / DL-ET | 88.2 | 16.2 | 50.3 | 16.1 | 419.9 | 56.6 | 40000 | 36 | 66 | 66 | 2 بوصة | 369 |
| ELG634 / EL-ET | 105.0 | 19.4 | 57.7 | 18.5 | 524.9 | 70.8 | 38400 | 35 | 76 | 76 | 2 بوصة | 405 |
| ELG634 / FL-ET | 119.7 | 22.0 | 63.0 | 20.2 | 629.9 | 84.9 | 36400 | 35 | 76 | 76 | 2 بوصة | 440 |
في الجدول ، T1 هي درجة حرارة المدخل.من محلول الإيثيلين جلايكول ، T2 هي درجة حرارة المخرج ، و Tr هي درجة الحرارة.من الغرفة الباردة.
3.2 تباعد الزعانف 6.0 مم
| 型号 |
جلايكول 34٪ تي1= -10℃وتي2=-7℃ Tr =0℃وRH 85٪ |
جلايكول 50٪ تي1= -28℃وتي2= -25℃ Tr =-18℃ور95٪ |
سطح |
الة النفخ مقدار |
تدفق الهواء | رمي الهواء | ربط الأنابيب | دبليوثمانية | ||||
| كابا.كيلوواط |
تدفق م 3 / ساعة |
كابا.كيلوواط |
تدفق م 3 / ساعة |
م2 | د م3 | م3/ ح | م | مدخل | مَنفَذ | بالُوعَة | كلغ | |
| φ400معجب | ||||||||||||
| ELG401 / CD-ET | 3.0 | 1.0 | 2.5 | 0.9 | 17.8 | 4.1 | 3800 | 13 | 28 | 28 | 1 بوصة | 47 |
| ELG401 / DD-ET | 3.8 | 1.3 | 3.1 | 1.1 | 23.7 | 5.4 | 3450 | 13 | 28 | 28 | 1 بوصة | 50 |
| ELG402 / CD-ET | 6.1 | 2.0 | 5.0 | 1.8 | 35.6 | 7.5 | 7600 | 14 | 35 | 35 | 1.5 بوصة | 69 |
| ELG402 / DD-ET | 7.6 | 2.5 | 6.2 | 2.2 | 47.5 | 10.0 | 6900 | 14 | 35 | 35 | 1.5 بوصة | 74 |
| ELG403 / CD-ET | 9.1 | 3.0 | 7.5 | 2.6 | 53.4 | 11.0 | 11400 | 15 | 35 | 35 | 1.5 بوصة | 90 |
| ELG403 / DD-ET | 11.4 | 3.7 | 9.3 | 3.3 | 71.2 | 14.6 | 10350 | 15 | 35 | 35 | 1.5 بوصة | 98 |
| ELG404 / CD-ET | 12.1 | 4.0 | 10.0 | 3.5 | 71.2 | 14.5 | 15200 | 16 | 35 | 35 | 1.5 بوصة | 112 |
| ELG404 / DD-ET | 15.2 | 5.0 | 12.3 | 4.3 | 94.9 | 19.3 | 13800 | 16 | 42 | 42 | 1.5 بوصة | 122 |
| φ500معجب | ||||||||||||
| ELG501 / DD-ET | 7.1 | 2.3 | 5.4 | 1.9 | 41.5 | 9.0 | 7000 | 19 | 35 | 35 | 1.5 بوصة | 90 |
| ELG501 / ED-ET | 8.3 | 2.7 | 6.2 | 2.2 | 51.9 | 11.2 | 6500 | 18 | 35 | 35 | 1.5 بوصة | 94 |
| ELG501 / FD-ET | 9.3 | 3.0 | 6.9 | 2.5 | 62.3 | 13.5 | 6100 | 18 | 35 | 35 | 1.5 بوصة | 99 |
| ELG502 / DD-ET | 14.1 | 4.5 | 10.8 | 3.8 | 83.1 | 17.1 | 14000 | 21 | 42 | 42 | 1.5 بوصة | 126 |
| ELG502 / ED-ET | 16.6 | 5.4 | 12.5 | 4.4 | 103.8 | 21.3 | 13000 | 20 | 42 | 42 | 1.5 بوصة | 134 |
| ELG502 / FD-ET | 18.7 | 6.0 | 13.7 | 4.8 | 124.6 | 25.6 | 12200 | 20 | 50 | 50 | 1.5 بوصة | 143 |
| ELG503 / DD-ET | 21.2 | 6.8 | 16.2 | 5.7 | 124.6 | 25.2 | 21000 | 23 | 50 | 50 | 2 بوصة | 170 |
| ELG503 / ED-ET | 23.5 | 7.5 | 17.6 | 6.2 | 146.8 | 32.7 | 19500 | 22 | 50 | 50 | 2 بوصة | 183 |
| ELG503 / FD-ET | 28.0 | 9.0 | 20.6 | 7.2 | 186.9 | 37.8 | 18300 | 22 | 50 | 50 | 2 بوصة | 196 |
| ELG504 / DD-ET | 28.2 | 9.0 | 21.6 | 7.6 | 166.1 | 33.3 | 28000 | 24 | 50 | 50 | 2 بوصة | 215 |
| ELG504 / ED-ET | 31.3 | 10.0 | 23.5 | 8.3 | 195.8 | 39.2 | 26000 | 23 | 50 | 50 | 2 بوصة | 232 |
| ELG504 / FD-ET | 37.4 | 12.0 | 27.4 | 9.6 | 249.2 | 49.9 | 24400 | 23 | 66 | 66 | 2 بوصة | 250 |
| ELG505 / DD-ET | 35.3 | 11.3 | 27.0 | 9.5 | 207.6 | 41.4 | 35000 | 25 | 66 | 66 | 2 بوصة | 259 |
| ELG505 / ED-ET | 39.2 | 12.5 | 29.4 | 10.3 | 244.7 | 48.7 | 32500 | 24 | 66 | 66 | 2 بوصة | 281 |
| ELG505 / FD-ET | 46.7 | 15.0 | 34.3 | 12.0 | 311.5 | 62.0 | 30500 | 24 | 66 | 66 | 2 بوصة | 303 |
| φ630معجب | ||||||||||||
| ELG631 / DD-ET | 12.1 | 3.9 | 9.3 | 3.3 | 71.2 | 15.0 | 10300 | 29 | 42 | 42 | 1.5 بوصة | 119 |
| ELG631 / ED-ET | 14.2 | 4.6 | 10.7 | 3.8 | 89.0 | 18.8 | 9800 | 28 | 42 | 42 | 1.5 بوصة | 126 |
| ELG631 / FD-ET | 16.0 | 5.2 | 11.7 | 4.1 | 106.8 | 22.5 | 9100 | 28 | 42 | 42 | 1.5 بوصة | 134 |
| ELG632 / DD-ET | 24.2 | 7.8 | 18.5 | 6.5 | 142.4 | 28.9 | 20600 | 32 | 50 | 50 | 1.5 بوصة | 194 |
| ELG632 / ED-ET | 28.5 | 9.2 | 21.4 | 7.5 | 178.0 | 36.1 | 19600 | 31 | 50 | 50 | 1.5 بوصة | 209 |
| ELG632 / FD-ET | 32.0 | 10.3 | 23.5 | 8.3 | 213.6 | 43.3 | 18200 | 31 | 66 | 66 | 1.5 بوصة | 224 |
| ELG633 / DD-ET | 36.3 | 11.7 | 27.8 | 9.8 | 213.6 | 42.8 | 30900 | 35 | 66 | 66 | 2 بوصة | 270 |
| ELG633 / ED-ET | 42.7 | 13.7 | 32.0 | 11.2 | 267.0 | 53.4 | 29400 | 34 | 66 | 66 | 2 بوصة | 292 |
| ELG633 / FD-ET | 48.1 | 15.4 | 35.2 | 12.4 | 320.4 | 64.1 | 27300 | 34 | 66 | 66 | 2 بوصة | 315 |
| ELG634 / DD-ET | 48.4 | 15.5 | 37.0 | 13.0 | 284.8 | 56.6 | 41200 | 37 | 66 | 66 | 2 بوصة | 346 |
| ELG634 / ED-ET | 57.0 | 18.3 | 42.7 | 15.0 | 356.0 | 70.8 | 39200 | 36 | 76 | 76 | 2 بوصة | 375 |
| ELG634 / FD-ET | 64.1 | 20.5 | 47.0 | 16.5 | 427.2 | 84.9 | 36400 | 36 | 76 | 76 | 2 بوصة | 405 |
في الجدول ، T1 هي درجة حرارة المدخل.من محلول الإيثيلين جلايكول ، T2 هي درجة حرارة المخرج ، و Tr هي درجة الحرارة.من الغرفة الباردة.
3.3 تباعد الزعانف 9.0 مم
| نموذج |
جلايكول 34٪ تي1= -10℃وتي2=-7℃ Tr =0℃وRH 85٪ |
جلايكول 50٪ تي1= -28℃وتي2= -25℃ Tr =-18℃ور95٪ |
سطح |
الة النفخ مقدار |
تدفق الهواء | رمي الهواء | ربط الأنابيب | دبليوثمانية | ||||
| كابا.كيلوواط |
تدفق م 3 / ساعة |
كابا.كيلوواط |
تدفق م 3 / ساعة |
م2 | د م3 | م3/ ح | م | مدخل | مَنفَذ | بالُوعَة | كلغ | |
| φ400معجب | ||||||||||||
| ELG401 / CJ-ET | 2.4 | 0.8 | 2.0 | 0.7 | 12.2 | 4.1 | 3900 | 14 | 28 | 28 | 1 بوصة | 47 |
| ELG401 / DJ-ET | 3.1 | 1.0 | 2.5 | 0.9 | 16.2 | 5.4 | 3650 | 14 | 28 | 28 | 1 بوصة | 50 |
| ELG402 / CJ-ET | 4.9 | 1.6 | 4.1 | 1.5 | 24.4 | 7.5 | 7800 | 15 | 35 | 35 | 1.5 بوصة | 68 |
| ELG402 / DJ-ET | 6.2 | 2.0 | 5.2 | 1.9 | 32.5 | 10.0 | 7300 | 15 | 35 | 35 | 1.5 بوصة | 73 |
| ELG403 / CJ-ET | 7.3 | 2.4 | 6.2 | 2.2 | 36.5 | 11.0 | 11700 | 16 | 35 | 35 | 1.5 بوصة | 89 |
| ELG403 / DJ-ET | 9.2 | 3.0 | 7.8 | 2.8 | 48.7 | 14.6 | 10950 | 16 | 35 | 35 | 1.5 بوصة | 97 |
| ELG404 / CJ-ET | 9.7 | 3.1 | 8.3 | 2.9 | 48.7 | 14.5 | 15600 | 17 | 35 | 35 | 1.5 بوصة | 111 |
| ELG404 / DJ-ET | 12.4 | 4.0 | 10.4 | 3.7 | 65.0 | 19.3 | 14600 | 17 | 42 | 42 | 1.5 بوصة | 120 |
| φ500معجب | ||||||||||||
| ELG501 / DJ-ET | 5.4 | 1.8 | 4.5 | 1.6 | 28.4 | 9.0 | 7380 | 20 | 35 | 35 | 1.5 بوصة | 89 |
| ELG501 / EJ-ET | 6.4 | 2.1 | 5.3 | 1.9 | 35.5 | 11.2 | 6800 | 19 | 35 | 35 | 1.5 بوصة | 93 |
| ELG501 / FJ-ET | 7.2 | 2.3 | 6.0 | 2.1 | 42.6 | 13.5 | 6350 | 19 | 35 | 35 | 1.5 بوصة | 98 |
| ELG502 / DJ-ET | 10.8 | 3.5 | 9.1 | 3.2 | 56.9 | 17.1 | 14760 | 22 | 42 | 42 | 1.5 بوصة | 124 |
| ELG502 / EJ-ET | 12.8 | 4.1 | 10.7 | 3.8 | 71.1 | 21.3 | 13600 | 21 | 42 | 42 | 1.5 بوصة | 132 |
| ELG502 / FJ-ET | 14.5 | 4.7 | 11.9 | 4.2 | 85.3 | 25.6 | 12700 | 21 | 50 | 50 | 1.5 بوصة | 141 |
| ELG503 / DJ-ET | 16.2 | 5.2 | 13.6 | 4.8 | 85.3 | 25.2 | 22140 | 24 | 50 | 50 | 2 بوصة | 168 |
| ELG503 / EJ-ET | 18.1 | 5.8 | 15.1 | 5.3 | 100.5 | 32.7 | 20400 | 23 | 50 | 50 | 2 بوصة | 180 |
| ELG503 / FJ-ET | 21.7 | 7.0 | 17.9 | 6.3 | 127.9 | 37.8 | 19050 | 23 | 50 | 50 | 2 بوصة | 193 |
| ELG504 / DJ-ET | 21.6 | 7.0 | 18.2 | 6.4 | 113.7 | 33.3 | 29520 | 25 | 50 | 50 | 2 بوصة | 212 |
| ELG504 / EJ-ET | 24.1 | 7.8 | 20.1 | 7.0 | 134.0 | 39.2 | 27200 | 24 | 50 | 50 | 2 بوصة | 228 |
| ELG504 / FJ-ET | 29.0 | 9.3 | 23.9 | 8.4 | 170.6 | 49.9 | 25400 | 24 | 66 | 66 | 2 بوصة | 245 |
| ELG505 / DJ-ET | 27.0 | 8.7 | 22.7 | 8.0 | 142.1 | 41.4 | 36900 | 26 | 66 | 66 | 2 بوصة | 256 |
| ELG505 / EJ-ET | 30.2 | 9.7 | 25.1 | 8.8 | 167.5 | 48.7 | 34000 | 25 | 66 | 66 | 2 بوصة | 276 |
| ELG505 / FJ-ET | 36.2 | 11.6 | 29.8 | 10.5 | 213.2 | 62.0 | 31750 | 25 | 66 | 66 | 2 بوصة | 297 |
| φ630معجب | ||||||||||||
| ELG631 / DJ-ET | 9.3 | 3.0 | 7.8 | 2.8 | 48.7 | 15.0 | 10600 | 30 | 42 | 42 | 1.5 بوصة | 118 |
| ELG631 / EJ-ET | 11.0 | 3.6 | 9.1 | 3.2 | 60.9 | 18.8 | 10000 | 29 | 42 | 42 | 1.5 بوصة | 125 |
| ELG631 / FJ-ET | 12.4 | 4.0 | 10.2 | 3.6 | 73.1 | 22.5 | 9600 | 29 | 42 | 42 | 1.5 بوصة | 132 |
| ELG632 / DJ-ET | 18.5 | 6.0 | 15.6 | 5.5 | 97.5 | 28.9 | 21200 | 33 | 50 | 50 | 1.5 بوصة | 192 |
| ELG632 / EJ-ET | 21.9 | 7.0 | 18.3 | 6.5 | 121.8 | 36.1 | 20000 | 32 | 50 | 50 | 1.5 بوصة | 206 |
| ELG632 / FJ-ET | 24.9 | 8.0 | 20.5 | 7.2 | 146.2 | 43.3 | 19200 | 32 | 66 | 66 | 1.5 بوصة | 220 |
| ELG633 / DJ-ET | 27.8 | 9.0 | 23.4 | 8.2 | 146.2 | 42.8 | 31800 | 36 | 66 | 66 | 2 بوصة | 266 |
| ELG633 / EJ-ET | 32.9 | 10.5 | 27.4 | 9.6 | 182.7 | 53.4 | 30000 | 35 | 66 | 66 | 2 بوصة | 282 |
| ELG633 / FJ-ET | 37.3 | 12.0 | 30.7 | 10.8 | 219.3 | 64.1 | 28800 | 35 | 66 | 66 | 2 بوصة | 309 |
| ELG634 / DJ-ET | 37.0 | 12.0 | 31.2 | 10.9 | 194.9 | 56.6 | 42400 | 38 | 66 | 66 | 2 بوصة | 340 |
| ELG634 / EJ-ET | 43.8 | 14.0 | 36.5 | 12.8 | 243.6 | 70.8 | 40000 | 37 | 76 | 76 | 2 بوصة | 369 |
| ELG634 / FJ-ET | 49.7 | 16.0 | 40.9 | 14.5 | 292.4 | 84.9 | 38400 | 37 | 76 | 76 | 2 بوصة | 397 |
في الجدول ، T1 هي درجة حرارة المدخل.من محلول الإيثيلين جلايكول ، T2 هي درجة حرارة المخرج ، و Tr هي درجة الحرارة.من الغرفة الباردة.
4. جدول المعلمات الكهربائية:
| نموذج | Fمحرك | تذويب كهربائي | |||||
| الجهد (V) | المدخلات (W) | التيار (أ) | السرعة (ص / دقيقة) | ملف (KW) | صينية (KW) | المجموع (KW) | |
| ELG401 / C * | 380-3 | 205 | 0.51 | 1380 | 3 × 0.6 | 1 × 0.6 | 2.4 |
| ELG401 / D * | 380-3 | 205 | 0.51 | 1380 | 4 × 0.6 | 1 × 0.6 | 3.0 |
| ELG402 / C * | 380-3 | 410 | 1.02 | 1380 | 3 × 1.1 | 1 × 1.1 | 4.4 |
| ELG402 / D * | 380-3 | 410 | 1.02 | 1380 | 4 × 1.1 | 1 × 1.1 | 5.5 |
| ELG403 / C * | 380-3 | 615 | 1.53 | 1380 | 3 × 1.6 | 1 × 1.6 | 6.4 |
| ELG403 / D * | 380-3 | 615 | 1.53 | 1380 | 4 × 1.6 | 1 × 1.6 | 8.0 |
| ELG404 / C * | 380-3 | 820 | 2.04 | 1380 | 3 × 2.0 | 1 × 2.0 | 8.0 |
| ELG404 / D * | 380-3 | 820 | 2.04 | 1380 | 4 × 2.0 | 1 × 2.0 | 10.0 |
| ELG501 / D * | 380-3 | 500 | 0.95 | 1380 | 4 × 0.8 | 2 × 0.8 | 4.8 |
| ELG501 / E * | 380-3 | 500 | 0.95 | 1380 | 6 × 0.8 | 2 × 0.8 | 6.4 |
| ELG501 / F * | 380-3 | 500 | 0.95 | 1380 | 6 × 0.8 | 2 × 0.8 | 6.4 |
| ELG502 / D * | 380-3 | 1000 | 1.9 | 1380 | 4 × 1.6 | 2 × 1.6 | 9.6 |
| ELG502 / E * | 380-3 | 1000 | 1.9 | 1380 | 6 × 1.6 | 2 × 1.6 | 12.8 |
| ELG502 / F * | 380-3 | 1000 | 1.9 | 1380 | 6 × 1.6 | 2 × 1.6 | 12.8 |
| ELG503 / D * | 380-3 | 1500 | 2.85 | 1380 | 4 × 2.3 | 2 × 2.3 | 13.8 |
| ELG503 / E * | 380-3 | 1500 | 2.85 | 1380 | 6 × 2.3 | 2 × 2.3 | 18.4 |
| ELG503 / F * | 380-3 | 1500 | 2.85 | 1380 | 6 × 2.3 | 2 × 2.3 | 18.4 |
| ELG504 / D * | 380-3 | 2000 | 3.8 | 1380 | 4 × 3.0 | 2 × 3.0 | 18.0 |
| ELG504 / E * | 380-3 | 2000 | 3.8 | 1380 | 6 × 3.0 | 2 × 3.0 | 24.0 |
| ELG504 / F * | 380-3 | 2000 | 3.8 | 1380 | 6 × 3.0 | 2 × 3.0 | 24.0 |
| ELG505 / D * | 380-3 | 2500 | 4.75 | 1380 | 4 × 3.7 | 2 × 3.7 | 22.2 |
| ELG505 / E * | 380-3 | 2500 | 4.75 | 1380 | 6 × 3.7 | 2 × 3.7 | 29.6 |
| ELG505 / F * | 380-3 | 2500 | 4.75 | 1380 | 6 × 3.7 | 2 × 3.7 | 29.6 |
| ELG631 / D * | 380-3 | 800 | 1.6 | 1320 | 6 × 1.1 | 2 × 1.1 | 8.8 |
| ELG631 / E * | 380-3 | 800 | 1.6 | 1320 | 9 × 1.1 | 2 × 1.1 | 12.1 |
| ELG631 / F * | 380-3 | 800 | 1.6 | 1320 | 9 × 1.1 | 2 × 1.1 | 12.1 |
| ELG632 / D * | 380-3 | 1600 | 3.2 | 1320 | 6 × 2.0 | 2 × 2.0 | 16.0 |
| ELG632 / E * | 380-3 | 1600 | 3.2 | 1320 | 9 × 2.0 | 2 × 2.0 | 22.0 |
| ELG632 / F * | 380-3 | 1600 | 3.2 | 1320 | 9 × 2.0 | 2 × 2.0 | 22.0 |
| ELG633 / D * | 380-3 | 2400 | 4.8 | 1320 | 6 × 3.0 | 2 × 3.0 | 24.0 |
| ELG633 / E * | 380-3 | 2400 | 4.8 | 1320 | 9 × 3.0 | 2 × 3.0 | 33.0 |
| ELG633 / F * | 380-3 | 2400 | 4.8 | 1320 | 9 × 3.0 | 2 × 3.0 | 33.0 |
| ELG634 / D * | 380-3 | 3200 | 6.4 | 1320 | 6 × 4.0 | 2 × 4.0 | 32.0 |
| ELG634 / E * | 380-3 | 3200 | 6.4 | 1320 | 9 × 4.0 | 2 × 4.0 | 44.0 |
| ELG634 / F * | 380-3 | 3200 | 6.4 | 1320 | 9 × 4.0 | 2 × 4.0 | 44.0 |
5.كيفية تحديد المبخر الصحيح:
بشكل عام ، اختر سعة المبخر = سعة تبريد الغرفة الباردة * 1.15
1.عندما تكون درجة حرارة الغرفة الباردة حوالي 0 درجة مئوية ، حدد 4.5 مم كمساحة للزعنفة.
اختيار المبخر = 1.0 * Q0
2- عندما تكون درجة حرارة الغرفة الباردة حوالي -18 درجة مئوية ، حدد 6 مم كمساحة للزعانف.
اختيار المبخر = 1.1 * Q0
3- عندما تكون درجة حرارة الغرفة الباردة حوالي -25 درجة مئوية ، حدد 9 مم كمساحة للزعانف.
اختيار المبخر = 1.27 * Q0
ملاحظات: إذابة الصقيع بالماء ونوع إذابة الغاز الساخن اختياريان أيضًا.
المواصفات المخصصة ترك لي رسالة للحصول على التفاصيل.
6. هل تريد معرفة المنتجات الأخرى ذات الصلة - انقر فوق الصورة للحصول على المواصفات التفصيلية
7.كيفية ضمان الجودة؟أي إجراء؟
سيتأكد قسم مراقبة الجودة لدينا من كل خطوة
8. هل المصنع؟
تأسس المصنع في عام 1995 وخلال 28 عامًا ، تم تطويره ، ورحب به جميع عملائنا ، وبسبب كل دعمكم الآن ، نحن عائلة كبيرة تضم أكثر من 300 شخص ، تغطي مساحة 50000 متر مربع ، ودعمكم مهم جدًا لاستمرار حلمنا في تناول طعام طازج وصحي.
9. هل تحضر المعرض؟
سنحضر كل عام معرضًا محليًا وأجنبيًا ، كما سندعم وكيلنا لحضور المعرض ، ومرحبًا بكم للانضمام إلينا.
10.لماذا تختار لنا
محترف: 28 عامًا تركز على شيء واحد مع معدات التبريد
المواد التي نستخدمها كافية
الشهادة: CE ، ISO ، و cetiifcate لإنتاج معدات الضغط الخاصة
11. مرجع المشاريع؟
12. التعليمات
1 ، س: أين عنوان المصنع الخاص بك؟
ج: نحن مصنع ويقع في قاعدة إنتاج معدات التبريد Shengzhou بمقاطعة Zhejiang.
2 ، س: ما هي مجموعتك؟
ج: تتوافق عبوتنا مع العرف ولا تتطلب خشبًا أصليًا.
3 ، س: ما هو موك الخاص بك؟
ج: يمكن طلب المنتجات العادية من مجموعة واحدة.
4 ، س: هل يمكنك تقديم عينة؟
ج: نعم ، يمكننا تقديم عينة. والتكلفة والتسليم على نفقتك الخاصة.
5 ، س: لا يمكنني العثور على المنتجات في قائمتك؟
ج: الرجاء الاتصال بي مباشرة.
6 ، س: كيف يمكنني تأكيد المصنع الخاص بك؟
ج: لدينا مستند تم التحقق منه من جهة خارجية لتقرير Bureau Veritas ، يمكنك التنزيل في صفحة الشركة أو ترك رسالة لي للحصول عليها.
فيديو
أرسل استفسارك إلينا مباشرة
