مكان المنشأ:
الصين
اسم العلامة التجارية:
Kaideli
إصدار الشهادات:
CE,ISO9001-2008
رقم الموديل:
DL / DD / DJ

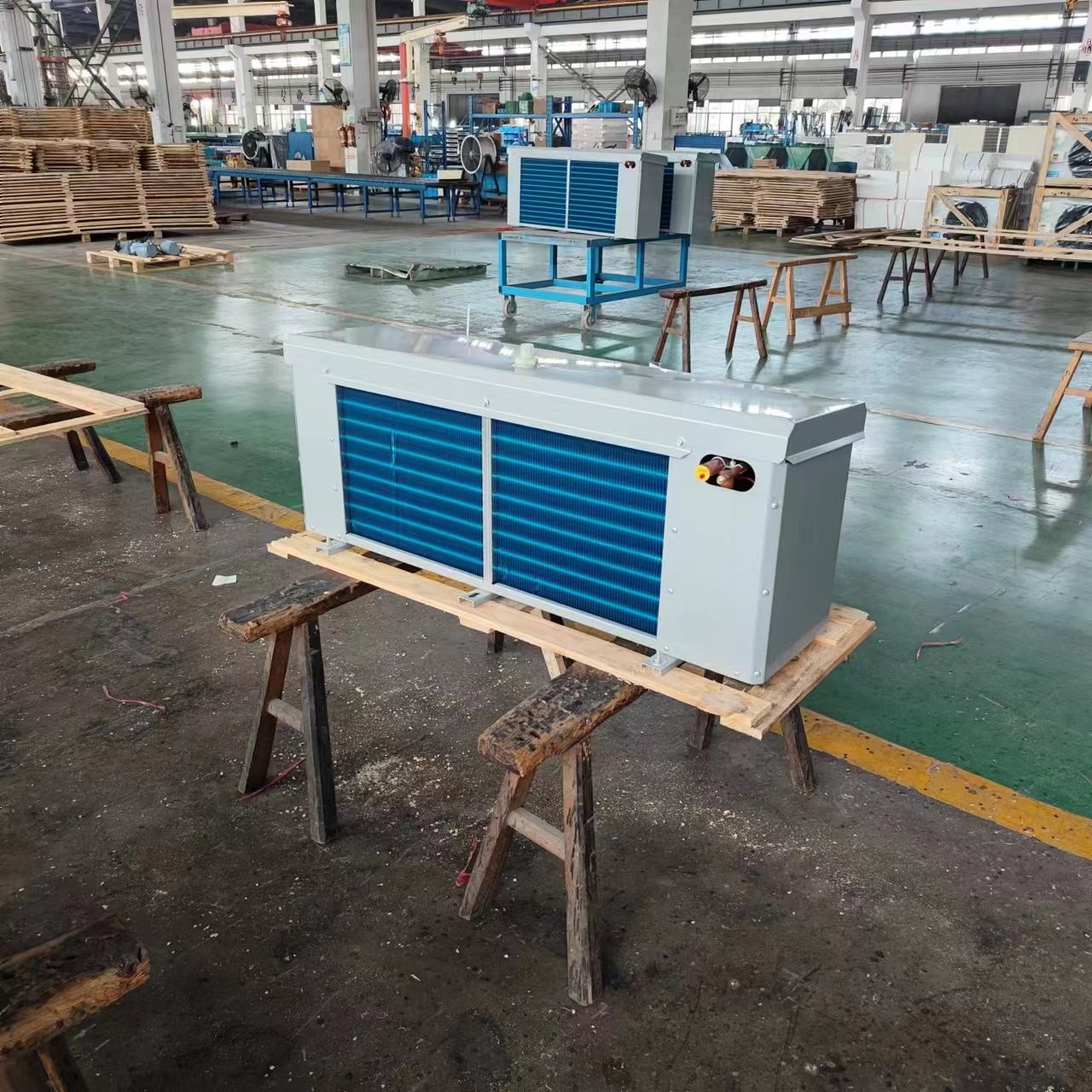

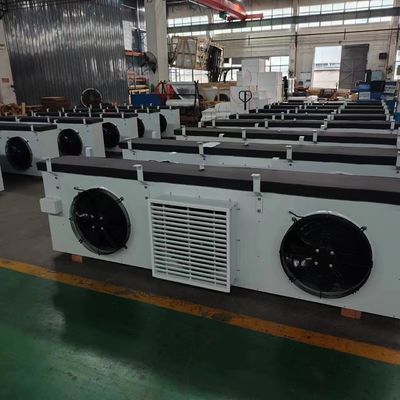

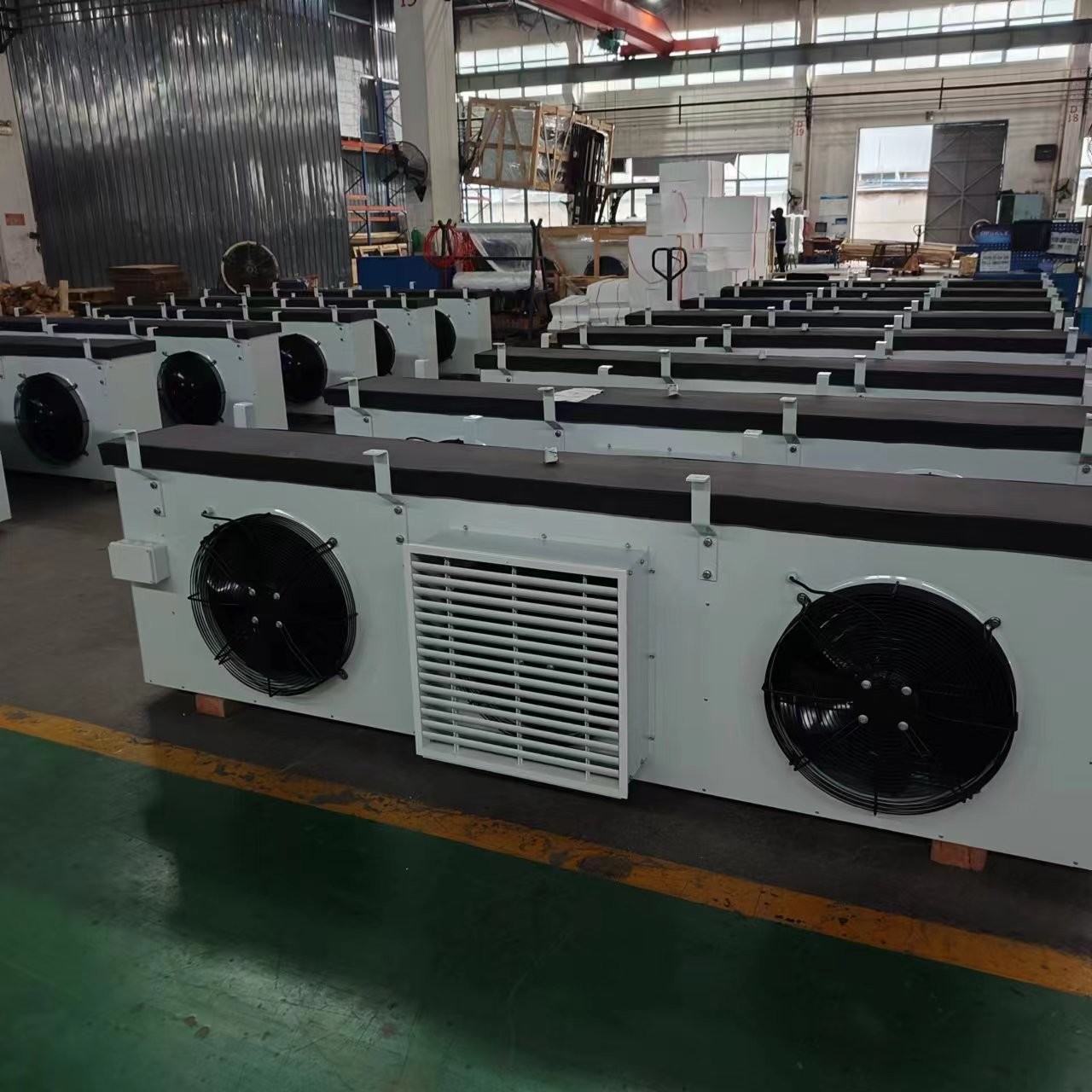

اسم المنتج:وحدة تبريد غرفة التجميد المبخر للغرفة الباردة المخصصة 440 فولت / 3PH / 60 هرتز
سلسلة ELG مبردات وحدة الجليكول الخلوية الصناعية
1. وصف المنتج:
مبرد جلايكول الإيثيلين الصناعي من سلسلة ELG الذي طورته شركتنا يعتمد أنابيب نحاس φ15، معدات تبريد للتخزين البارد مع محلول مائي جلايكول كمبرد.يمكن استخدام سلسلة ELG من مبردات الهواء في التخزين البارد بدرجات حرارة 10°C، 0°C و-18°C على التوالي.
تتميز هذه السلسلة من المنتجات بالخصائص التالية:
● الغلاف: لوح فولاذي مجلفن عالي الجودة مع طلاء مسحوق الفضة (RAL7001)، مع مقاومة قوية للتآكل؛تعتمد اللوحتان الجانبيتان ولوحة الماء الخارجية الهيكل المفصلي، وهو مريح وسريع التشغيل.
● لوحة نهاية المبخر تعتمد لوحة الألومنيوم، وتحمي بشكل فعال أنبوب النحاس، وتقليل الوزن.
● تصميم لوحة الماء المزدوجة: لوحة الماء الخارجية تعتمد هيكل زاوي، تصريف سلس، لا يوجد زاوية ميتة للصرف.تعتمد صينية المياه الداخلية هيكل المسيل للوحة الألومنيوم.يتم تفريغ الماء المكثف أو الماء المذاب مباشرة في مخرج علبة المياه الخارجية من خلال علبة المياه الداخلية.
● تصميم مجاري الهواء الطويلة مع القوس الممتد المتكامل له تأثير جيد لتدفق الهواء.
● بالنسبة للمروحة ذات القطر 500 و630، توجد أقدام دعم أرضية لسهولة التركيب.
● الملف: أنبوب نحاسي φ15، تباعد الأنبوب 50×50 ترتيب مربع، منطقة نقل الحرارة كبيرة، فرق درجة حرارة نقل الحرارة صغير، سرعة صقيع الزعانف بطيئة.
● زعانف من الألومنيوم المموج مع طبقة محبة للماء، وتباعد الزعانف 4.0، 6.0 و 9.0 مم لتلبية متطلبات درجات الحرارة المختلفة للتخزين البارد.
● المروحة: مروحة دوارة خارجية عالية الطاقة، درجة حرارة التشغيل -30 درجة مئوية إلى 60 درجة مئوية؛مواصفات المروحةφ400،φ500،φ630، تشكيل مواصفات مختلفة لسلسلة المنتجات، لدى المستخدمين المزيد من الخيارات.
● إزالة الجليد: إزالة الجليد بالتدفئة الكهربائية القياسية، يتم توزيع أنابيب التسخين المصنوعة من الفولاذ المقاوم للصدأ على زعنفة أنبوب الملف ولوحة الماء الداخلية، ولها تأثير جيد لإزالة الجليد.يمكن أيضًا اختيار إزالة الجليد من الماء وفقًا لمتطلبات العملاء.
● صندوق توصيل مقاوم للماء بدرجة IP65 وموصل مقاوم للماء، تعتمد المروحة وأنبوب التسخين صندوق سلكي مستقل، مع تأثير أفضل مقاوم للماء وموثوقية عالية.
● اختبار ضغط المصنع الصارم، اختبار الضغط 23 بار.
2. التكوين القياسي والخيارات:
| القطع | إعدادات | القطع | إعدادات | ||
| غلاف | صفائح سبائك Al-Mg مع طلاء مسحوق | × | زعنفة | زعانف الألومنيوم | ○ |
| ورقة مع مسحوق الطلاء | ○ | زعانف ألومنيوم محبة للماء | ● | ||
| صفائح مجلفنة مع طلاء مسحوق | ● | تذويب | تذويب الهواء | ○ | |
| صفيحة فولاذية مضادة للصدأ* | ○ | أنابيب التدفئة الكهربائية | ● | ||
| معجب | محرك ويجوانج | ● | ماء | ○ | |
| محرك EBM* | ○ | سلك التصريف الساخن | ○ | ||
| محرك دلو الرياح | ○ | حزام تسخين قناة الرياح | ○ | ||
●:قياسي؛ ○:خيارات؛×:لا تختار.
* : استخدم قناة هواء ذات حارف جانبي قصير.
3. ورقة البيانات الفنية:
3.1 تباعد الزعانف 4.0 ملم
| نموذج |
جلايكول 25% ت1=-3درجه مئوية، ت2=2درجه مئوية ص = 10درجه مئوية,رطوبة نسبية 85% |
جلايكول 34% ت1=-10درجه مئوية، ت2=-7درجه مئوية ص = 0درجه مئوية,رطوبة نسبية 85% |
سطح |
أنبوب مقدار |
تدفق الهواء | رمي الهواء | ربط الأنابيب | دبليوثمانية | ||||
| كابا.كيلوواط |
تدفق م3/ساعة |
كابا. كيلووات |
تدفق م3/ساعة |
م2 | مارك ألماني3 | م3/ح | م | مدخل | مَنفَذ | بالُوعَة | كلغ | |
| φ400معجب | ||||||||||||
| ELG401/CL-ET | 5.5 | 1.0 | 3.3 | 1.1 | 26.2 | 4.1 | 3700 | 12 | 28 | 28 | 1" | 49 |
| ELG401/DL-ET | 7.0 | 1.3 | 4.0 | 1.3 | 35.0 | 5.4 | 3200 | 12 | 28 | 28 | 1" | 52 |
| ELG402/CL-ET | 11.0 | 2.0 | 6.6 | 2.1 | 52.5 | 7.5 | 7400 | 13 | 35 | 35 | 1.5" | 72 |
| ELG402/DL-ET | 14.0 | 2.6 | 8.1 | 2.6 | 70.0 | 10.0 | 6400 | 13 | 35 | 35 | 1.5" | 78 |
| ELG403/CL-ET | 16.5 | 3.0 | 9.8 | 3.1 | 78.7 | 11.0 | 11100 | 14 | 35 | 35 | 1.5" | 95 |
| ELG403/DL-ET | 21.0 | 3.9 | 12.1 | 3.9 | 105.0 | 14.6 | 9600 | 14 | 35 | 35 | 1.5" | 104 |
| ELG404/CL-ET | 22.1 | 4.1 | 13.1 | 4.2 | 105.0 | 14.5 | 14800 | 15 | 35 | 35 | 1.5" | 118 |
| ELG404/DL-ET | 28.0 | 5.2 | 16.1 | 5.2 | 140.0 | 19.3 | 12800 | 15 | 42 | 42 | 1.5" | 130 |
| φ500معجب | ||||||||||||
| ELG501/DL-ET | 12.8 | 2.4 | 7.3 | 2.3 | 61.2 | 9.0 | 6800 | 18 | 35 | 35 | 1.5" | 93 |
| إل جي 501/إل-إي تي | 15.3 | 2.8 | 8.4 | 2.7 | 76.5 | 11.2 | 6350 | 17 | 35 | 35 | 1.5" | 99 |
| ELG501/FL-ET | 17.5 | 3.2 | 9.2 | 3.0 | 91.9 | 13.5 | 5500 | 17 | 35 | 35 | 1.5" | 104 |
| ELG502/DL-ET | 25.7 | 4.7 | 14.7 | 4.7 | 122.5 | 17.1 | 13600 | 20 | 42 | 42 | 1.5" | 132 |
| إل جي 502/إل-إي تي | 30.6 | 5.6 | 16.8 | 5.4 | 153.1 | 21.3 | 12700 | 19 | 42 | 42 | 1.5" | 143 |
| ELG502/FL-ET | 34.9 | 6.4 | 18.4 | 5.9 | 183.7 | 25.6 | 11000 | 19 | 50 | 50 | 1.5" | 153 |
| إل جي 503/دل-إت | 38.6 | 7.1 | 22.0 | 7.0 | 183.7 | 25.2 | 20400 | 22 | 50 | 50 | 2" | 180 |
| إل جي 503/ إل-إي تي | 43.3 | 8.0 | 23.8 | 7.6 | 216.5 | 32.7 | 19050 | 21 | 50 | 50 | 2" | 196 |
| ELG503/FL-ET | 52.4 | 9.6 | 27.6 | 8.8 | 275.6 | 37.8 | 16500 | 21 | 50 | 50 | 2" | 212 |
| إل جي 504/دل-إت | 51.4 | 9.5 | 29.4 | 9.4 | 244.9 | 33.3 | 27200 | 23 | 50 | 50 | 2" | 228 |
| إل جي 504/إل-إي تي | 57.7 | 10.6 | 31.8 | 10.2 | 288.7 | 39.2 | 25400 | 22 | 50 | 50 | 2" | 249 |
| إل جي 504/FL-ET | 69.8 | 12.8 | 36.7 | 11.8 | 367.4 | 49.9 | 22000 | 22 | 66 | 66 | 2" | 270 |
| إل جي 505/دل-إت | 64.3 | 11.8 | 36.7 | 11.8 | 306.2 | 41.4 | 34000 | 24 | 66 | 66 | 2" | 276 |
| إل جي 505/ إل-إي تي | 72.2 | 13.3 | 39.7 | 12.7 | 360.9 | 48.7 | 31750 | 23 | 66 | 66 | 2" | 302 |
| ELG505/FL-ET | 87.3 | 16.1 | 45.9 | 14.7 | 459.3 | 62.0 | 27500 | 23 | 66 | 66 | 2" | 328 |
| φ630معجب | ||||||||||||
| ELG631/DL-ET | 22.1 | 4.1 | 12.6 | 4.1 | 105.0 | 15.0 | 10000 | 28 | 42 | 42 | 1.5" | 125 |
| إل جي 631/إل إي تي | 26.2 | 4.8 | 14.4 | 4.6 | 131.2 | 18.8 | 9600 | 27 | 42 | 42 | 1.5" | 134 |
| ELG631/FL-ET | 29.9 | 5.5 | 15.7 | 5.0 | 157.5 | 22.5 | 9100 | 27 | 42 | 42 | 1.5" | 143 |
| إل جي 632/دل-إت | 44.1 | 8.1 | 25.2 | 8.1 | 210.0 | 28.9 | 20000 | 31 | 50 | 50 | 1.5" | 206 |
| إل جي 632/إل إي تي | 52.5 | 9.7 | 28.9 | 9.3 | 262.4 | 36.1 | 19200 | 30 | 50 | 50 | 1.5" | 224 |
| إل جي 632 / إف إل-إي تي | 59.8 | 11.0 | 31.5 | 10.1 | 314.9 | 43.3 | 18200 | 30 | 66 | 66 | 1.5" | 242 |
| إل جي 633/دل-إت | 66.1 | 12.2 | 37.8 | 12.1 | 314.9 | 42.8 | 30000 | 34 | 66 | 66 | 2" | 288 |
| إل جي 633/إل إي تي | 78.7 | 14.5 | 43.3 | 13.9 | 393.7 | 53.4 | 28800 | 33 | 66 | 66 | 2" | 314 |
| إل جي 633 / إف إل-إي تي | 89.8 | 16.5 | 47.2 | 15.1 | 472.4 | 64.1 | 27300 | 33 | 66 | 66 | 2" | 341 |
| إل جي 634/دل-إت | 88.2 | 16.2 | 50.3 | 16.1 | 419.9 | 56.6 | 40000 | 36 | 66 | 66 | 2" | 369 |
| إل جي 634/إل-إي تي | 105.0 | 19.4 | 57.7 | 18.5 | 524.9 | 70.8 | 38400 | 35 | 76 | 76 | 2" | 405 |
| إل جي 634 / إف إل-إي تي | 119.7 | 22.0 | 63.0 | 20.2 | 629.9 | 84.9 | 36400 | 35 | 76 | 76 | 2" | 440 |
في الجدول T1 هي درجة حرارة المدخل.لمحلول جلايكول الإثيلين، T2 هي درجة حرارة المخرج، و T هي درجة الحرارة.من الغرفة الباردة.
3.2 تباعد الزعانف 6.0 ملم
| 型号 |
جلايكول 34% ت1=-10درجه مئوية,ت2=-7درجه مئوية آر=0درجه مئوية,نسبة الرطوبة النسبية 85% |
جلايكول 50% ت1=-28درجه مئوية,ت2=-25درجه مئوية آر=-18درجه مئوية,ر.س95% |
سطح |
أنبوب مقدار |
تدفق الهواء | رمي الهواء | ربط الأنابيب | دبليوثمانية | ||||
| كابا.كيلوواط |
تدفق م3/ساعة |
كابا.كيلوواط |
تدفق م3/ساعة |
م2 | مارك ألماني3 | م3/ح | م | مدخل | مَنفَذ | بالُوعَة | كلغ | |
| φ400معجب | ||||||||||||
| إل جي 401/ سي دي - إي تي | 3.0 | 1.0 | 2.5 | 0.9 | 17.8 | 4.1 | 3800 | 13 | 28 | 28 | 1" | 47 |
| ELG401/DD-ET | 3.8 | 1.3 | 3.1 | 1.1 | 23.7 | 5.4 | 3450 | 13 | 28 | 28 | 1" | 50 |
| إل جي 402/ سي دي - إي تي | 6.1 | 2.0 | 5.0 | 1.8 | 35.6 | 7.5 | 7600 | 14 | 35 | 35 | 1.5" | 69 |
| إل جي 402 / دي دي - إي تي | 7.6 | 2.5 | 6.2 | 2.2 | 47.5 | 10.0 | 6900 | 14 | 35 | 35 | 1.5" | 74 |
| إل جي 403/ سي دي - إي تي | 9.1 | 3.0 | 7.5 | 2.6 | 53.4 | 11.0 | 11400 | 15 | 35 | 35 | 1.5" | 90 |
| إل جي 403 / دي دي - إي تي | 11.4 | 3.7 | 9.3 | 3.3 | 71.2 | 14.6 | 10350 | 15 | 35 | 35 | 1.5" | 98 |
| إل جي 404/ سي دي - إي تي | 12.1 | 4.0 | 10.0 | 3.5 | 71.2 | 14.5 | 15200 | 16 | 35 | 35 | 1.5" | 112 |
| إل جي 404 / دي دي - إي تي | 15.2 | 5.0 | 12.3 | 4.3 | 94.9 | 19.3 | 13800 | 16 | 42 | 42 | 1.5" | 122 |
| φ500معجب | ||||||||||||
| ELG501/DD-ET | 7.1 | 2.3 | 5.4 | 1.9 | 41.5 | 9.0 | 7000 | 19 | 35 | 35 | 1.5" | 90 |
| ELG501/ED-ET | 8.3 | 2.7 | 6.2 | 2.2 | 51.9 | 11.2 | 6500 | 18 | 35 | 35 | 1.5" | 94 |
| ELG501/FD-ET | 9.3 | 3.0 | 6.9 | 2.5 | 62.3 | 13.5 | 6100 | 18 | 35 | 35 | 1.5" | 99 |
| إل جي 502/ دي دي- إي تي | 14.1 | 4.5 | 10.8 | 3.8 | 83.1 | 17.1 | 14000 | 21 | 42 | 42 | 1.5" | 126 |
| إل جي 502/إد-إت | 16.6 | 5.4 | 12.5 | 4.4 | 103.8 | 21.3 | 13000 | 20 | 42 | 42 | 1.5" | 134 |
| ELG502/FD-ET | 18.7 | 6.0 | 13.7 | 4.8 | 124.6 | 25.6 | 12200 | 20 | 50 | 50 | 1.5" | 143 |
| إل جي 503 / دي دي - إي تي | 21.2 | 6.8 | 16.2 | 5.7 | 124.6 | 25.2 | 21000 | 23 | 50 | 50 | 2" | 170 |
| إل جي 503/إد-إت | 23.5 | 7.5 | 17.6 | 6.2 | 146.8 | 32.7 | 19500 | 22 | 50 | 50 | 2" | 183 |
| إل جي 503/فد-إت | 28.0 | 9.0 | 20.6 | 7.2 | 186.9 | 37.8 | 18300 | 22 | 50 | 50 | 2" | 196 |
| إل جي 504 / دي دي - إي تي | 28.2 | 9.0 | 21.6 | 7.6 | 166.1 | 33.3 | 28000 | 24 | 50 | 50 | 2" | 215 |
| إل جي 504/إد-إت | 31.3 | 10.0 | 23.5 | 8.3 | 195.8 | 39.2 | 26000 | 23 | 50 | 50 | 2" | 232 |
| إل جي 504/فد-إت | 37.4 | 12.0 | 27.4 | 9.6 | 249.2 | 49.9 | 24400 | 23 | 66 | 66 | 2" | 250 |
| إل جي 505 / دي دي - إي تي | 35.3 | 11.3 | 27.0 | 9.5 | 207.6 | 41.4 | 35000 | 25 | 66 | 66 | 2" | 259 |
| إل جي 505/إد-إت | 39.2 | 12.5 | 29.4 | 10.3 | 244.7 | 48.7 | 32500 | 24 | 66 | 66 | 2" | 281 |
| ELG505/FD-ET | 46.7 | 15.0 | 34.3 | 12.0 | 311.5 | 62.0 | 30500 | 24 | 66 | 66 | 2" | 303 |
| φ630معجب | ||||||||||||
| ELG631/DD-ET | 12.1 | 3.9 | 9.3 | 3.3 | 71.2 | 15.0 | 10300 | 29 | 42 | 42 | 1.5" | 119 |
| إل جي 631/إد-إت | 14.2 | 4.6 | 10.7 | 3.8 | 89.0 | 18.8 | 9800 | 28 | 42 | 42 | 1.5" | 126 |
| ELG631/FD-ET | 16.0 | 5.2 | 11.7 | 4.1 | 106.8 | 22.5 | 9100 | 28 | 42 | 42 | 1.5" | 134 |
| إل جي 632 / دي دي - إي تي | 24.2 | 7.8 | 18.5 | 6.5 | 142.4 | 28.9 | 20600 | 32 | 50 | 50 | 1.5" | 194 |
| إل جي 632/إد-إت | 28.5 | 9.2 | 21.4 | 7.5 | 178.0 | 36.1 | 19600 | 31 | 50 | 50 | 1.5" | 209 |
| ELG632/FD-ET | 32.0 | 10.3 | 23.5 | 8.3 | 213.6 | 43.3 | 18200 | 31 | 66 | 66 | 1.5" | 224 |
| إل جي 633 / دي دي - إي تي | 36.3 | 11.7 | 27.8 | 9.8 | 213.6 | 42.8 | 30900 | 35 | 66 | 66 | 2" | 270 |
| إل جي 633/إد-إت | 42.7 | 13.7 | 32.0 | 11.2 | 267.0 | 53.4 | 29400 | 34 | 66 | 66 | 2" | 292 |
| ELG633/FD-ET | 48.1 | 15.4 | 35.2 | 12.4 | 320.4 | 64.1 | 27300 | 34 | 66 | 66 | 2" | 315 |
| إل جي 634 / دي دي - إي تي | 48.4 | 15.5 | 37.0 | 13.0 | 284.8 | 56.6 | 41200 | 37 | 66 | 66 | 2" | 346 |
| إل جي 634/إد-إت | 57.0 | 18.3 | 42.7 | 15.0 | 356.0 | 70.8 | 39200 | 36 | 76 | 76 | 2" | 375 |
| إل جي 634/فد-إت | 64.1 | 20.5 | 47.0 | 16.5 | 427.2 | 84.9 | 36400 | 36 | 76 | 76 | 2" | 405 |
في الجدول T1 هي درجة حرارة المدخل.لمحلول جلايكول الإثيلين، T2 هي درجة حرارة المخرج، و T هي درجة الحرارة.من الغرفة الباردة.
3.3 تباعد الزعانف 9.0 ملم
| نموذج |
جلايكول 34% ت1=-10درجه مئوية,ت2=-7درجه مئوية آر=0درجه مئوية,نسبة الرطوبة النسبية 85% |
جلايكول 50% ت1=-28درجه مئوية,ت2=-25درجه مئوية آر=-18درجه مئوية,ر.س95% |
سطح |
أنبوب مقدار |
تدفق الهواء | رمي الهواء | ربط الأنابيب | دبليوثمانية | ||||
| كابا.كيلوواط |
تدفق م3/ساعة |
كابا.كيلوواط |
تدفق م3/ساعة |
م2 | مارك ألماني3 | م3/ح | م | مدخل | مَنفَذ | بالُوعَة | كلغ | |
| φ400معجب | ||||||||||||
| ELG401/CJ-ET | 2.4 | 0.8 | 2.0 | 0.7 | 12.2 | 4.1 | 3900 | 14 | 28 | 28 | 1" | 47 |
| ELG401/دي جي-إي تي | 3.1 | 1.0 | 2.5 | 0.9 | 16.2 | 5.4 | 3650 | 14 | 28 | 28 | 1" | 50 |
| ELG402/CJ-ET | 4.9 | 1.6 | 4.1 | 1.5 | 24.4 | 7.5 | 7800 | 15 | 35 | 35 | 1.5" | 68 |
| إل جي 402/دي جي-إي تي | 6.2 | 2.0 | 5.2 | 1.9 | 32.5 | 10.0 | 7300 | 15 | 35 | 35 | 1.5" | 73 |
| ELG403/CJ-ET | 7.3 | 2.4 | 6.2 | 2.2 | 36.5 | 11.0 | 11700 | 16 | 35 | 35 | 1.5" | 89 |
| إل جي 403/دي جي-إي تي | 9.2 | 3.0 | 7.8 | 2.8 | 48.7 | 14.6 | 10950 | 16 | 35 | 35 | 1.5" | 97 |
| ELG404/CJ-ET | 9.7 | 3.1 | 8.3 | 2.9 | 48.7 | 14.5 | 15600 | 17 | 35 | 35 | 1.5" | 111 |
| إل جي 404/دي جي-إي تي | 12.4 | 4.0 | 10.4 | 3.7 | 65.0 | 19.3 | 14600 | 17 | 42 | 42 | 1.5" | 120 |
| φ500معجب | ||||||||||||
| إل جي 501/دي جي-إي تي | 5.4 | 1.8 | 4.5 | 1.6 | 28.4 | 9.0 | 7380 | 20 | 35 | 35 | 1.5" | 89 |
| إل جي501/إيج-إت | 6.4 | 2.1 | 5.3 | 1.9 | 35.5 | 11.2 | 6800 | 19 | 35 | 35 | 1.5" | 93 |
| ELG501/FJ-ET | 7.2 | 2.3 | 6.0 | 2.1 | 42.6 | 13.5 | 6350 | 19 | 35 | 35 | 1.5" | 98 |
| إل جي 502/دي جي-إي تي | 10.8 | 3.5 | 9.1 | 3.2 | 56.9 | 17.1 | 14760 | 22 | 42 | 42 | 1.5" | 124 |
| إل جي 502/إي جي-إي تي | 12.8 | 4.1 | 10.7 | 3.8 | 71.1 | 21.3 | 13600 | 21 | 42 | 42 | 1.5" | 132 |
| إل جي 502/إف جي-إي تي | 14.5 | 4.7 | 11.9 | 4.2 | 85.3 | 25.6 | 12700 | 21 | 50 | 50 | 1.5" | 141 |
| إل جي 503/دي جي-إي تي | 16.2 | 5.2 | 13.6 | 4.8 | 85.3 | 25.2 | 22140 | 24 | 50 | 50 | 2" | 168 |
| إل جي503/إيج-إت | 18.1 | 5.8 | 15.1 | 5.3 | 100.5 | 32.7 | 20400 | 23 | 50 | 50 | 2" | 180 |
| إل جي 503/إف جي-إي تي | 21.7 | 7.0 | 17.9 | 6.3 | 127.9 | 37.8 | 19050 | 23 | 50 | 50 | 2" | 193 |
| إل جي 504/دي جي-إي تي | 21.6 | 7.0 | 18.2 | 6.4 | 113.7 | 33.3 | 29520 | 25 | 50 | 50 | 2" | 212 |
| إل جي504/إيج-إت | 24.1 | 7.8 | 20.1 | 7.0 | 134.0 | 39.2 | 27200 | 24 | 50 | 50 | 2" | 228 |
| إل جي 504/إف جي-إي تي | 29.0 | 9.3 | 23.9 | 8.4 | 170.6 | 49.9 | 25400 | 24 | 66 | 66 | 2" | 245 |
| إل جي 505/دي جي-إي تي | 27.0 | 8.7 | 22.7 | 8.0 | 142.1 | 41.4 | 36900 | 26 | 66 | 66 | 2" | 256 |
| إل جي 505 / إي جي - إي تي | 30.2 | 9.7 | 25.1 | 8.8 | 167.5 | 48.7 | 34000 | 25 | 66 | 66 | 2" | 276 |
| إل جي 505/إف جي-إي تي | 36.2 | 11.6 | 29.8 | 10.5 | 213.2 | 62.0 | 31750 | 25 | 66 | 66 | 2" | 297 |
| φ630معجب | ||||||||||||
| إل جي 631/دي جي-إي تي | 9.3 | 3.0 | 7.8 | 2.8 | 48.7 | 15.0 | 10600 | 30 | 42 | 42 | 1.5" | 118 |
| إل جي 631 / إي جي - إي تي | 11.0 | 3.6 | 9.1 | 3.2 | 60.9 | 18.8 | 10000 | 29 | 42 | 42 | 1.5" | 125 |
| ELG631/FJ-ET | 12.4 | 4.0 | 10.2 | 3.6 | 73.1 | 22.5 | 9600 | 29 | 42 | 42 | 1.5" | 132 |
| إل جي 632/دي جي-إي تي | 18.5 | 6.0 | 15.6 | 5.5 | 97.5 | 28.9 | 21200 | 33 | 50 | 50 | 1.5" | 192 |
| إل جي 632/إي جي-إي تي | 21.9 | 7.0 | 18.3 | 6.5 | 121.8 | 36.1 | 20000 | 32 | 50 | 50 | 1.5" | 206 |
| إل جي 632/إف جي-إي تي | 24.9 | 8.0 | 20.5 | 7.2 | 146.2 | 43.3 | 19200 | 32 | 66 | 66 | 1.5" | 220 |
| إل جي 633/دي جي-إي تي | 27.8 | 9.0 | 23.4 | 8.2 | 146.2 | 42.8 | 31800 | 36 | 66 | 66 | 2" | 266 |
| إل جي 633 / إي جي - إي تي | 32.9 | 10.5 | 27.4 | 9.6 | 182.7 | 53.4 | 30000 | 35 | 66 | 66 | 2" | 282 |
| إل جي 633/إف جي-إي تي | 37.3 | 12.0 | 30.7 | 10.8 | 219.3 | 64.1 | 28800 | 35 | 66 | 66 | 2" | 309 |
| إل جي 634/دي جي-إي تي | 37.0 | 12.0 | 31.2 | 10.9 | 194.9 | 56.6 | 42400 | 38 | 66 | 66 | 2" | 340 |
| إل جي 634 / إي جي - إي تي | 43.8 | 14.0 | 36.5 | 12.8 | 243.6 | 70.8 | 40000 | 37 | 76 | 76 | 2" | 369 |
| إل جي 634/إف جي-إي تي | 49.7 | 16.0 | 40.9 | 14.5 | 292.4 | 84.9 | 38400 | 37 | 76 | 76 | 2" | 397 |
في الجدول T1 هي درجة حرارة المدخل.لمحلول جلايكول الإثيلين، T2 هي درجة حرارة المخرج، و T هي درجة الحرارة.من الغرفة الباردة.
4. جدول المعلمات الكهربائية:
| نموذج | Fمحرك | إزالة الجليد الكهربائية | |||||
| الجهد (الخامس) | الإدخال (ث) | الحالي (أ) | السرعة (ص / دقيقة) | لفائف (كيلوواط) | صينية (كيلوواط) | الإجمالي (كيلوواط) | |
| إل جي 401/سي* | 380-3 | 205 | 0.51 | 1380 | 3×0.6 | 1×0.6 | 2.4 |
| إل جي 401/د* | 380-3 | 205 | 0.51 | 1380 | 4×0.6 | 1×0.6 | 3.0 |
| إل جي 402/سي* | 380-3 | 410 | 1.02 | 1380 | 3×1.1 | 1×1.1 | 4.4 |
| إل جي 402/د* | 380-3 | 410 | 1.02 | 1380 | 4×1.1 | 1×1.1 | 5.5 |
| إل جي 403/سي* | 380-3 | 615 | 1.53 | 1380 | 3×1.6 | 1×1.6 | 6.4 |
| إل جي 403/د* | 380-3 | 615 | 1.53 | 1380 | 4×1.6 | 1×1.6 | 8.0 |
| إل جي 404/سي* | 380-3 | 820 | 2.04 | 1380 | 3×2.0 | 1×2.0 | 8.0 |
| إل جي 404/د* | 380-3 | 820 | 2.04 | 1380 | 4×2.0 | 1×2.0 | 10.0 |
| إل جي501/د* | 380-3 | 500 | 0.95 | 1380 | 4×0.8 | 2×0.8 | 4.8 |
| إل جي501/إي* | 380-3 | 500 | 0.95 | 1380 | 6×0.8 | 2×0.8 | 6.4 |
| إل جي501/إف* | 380-3 | 500 | 0.95 | 1380 | 6×0.8 | 2×0.8 | 6.4 |
| إل جي 502/د* | 380-3 | 1000 | 1.9 | 1380 | 4×1.6 | 2×1.6 | 9.6 |
| إل جي 502/ إي* | 380-3 | 1000 | 1.9 | 1380 | 6×1.6 | 2×1.6 | 12.8 |
| إل جي 502/إف* | 380-3 | 1000 | 1.9 | 1380 | 6×1.6 | 2×1.6 | 12.8 |
| إل جي503/د* | 380-3 | 1500 | 2.85 | 1380 | 4×2.3 | 2×2.3 | 13.8 |
| إل جي 503/ إي* | 380-3 | 1500 | 2.85 | 1380 | 6×2.3 | 2×2.3 | 18.4 |
| إل جي 503/إف* | 380-3 | 1500 | 2.85 | 1380 | 6×2.3 | 2×2.3 | 18.4 |
| إل جي 504/د* | 380-3 | 2000 | 3.8 | 1380 | 4×3.0 | 2×3.0 | 18.0 |
| إل جي 504/ إي* | 380-3 | 2000 | 3.8 | 1380 | 6×3.0 | 2×3.0 | 24.0 |
| إل جي 504/إف* | 380-3 | 2000 | 3.8 | 1380 | 6×3.0 | 2×3.0 | 24.0 |
| إل جي 505/د* | 380-3 | 2500 | 4.75 | 1380 | 4×3.7 | 2×3.7 | 22.2 |
| إل جي 505/ إي* | 380-3 | 2500 | 4.75 | 1380 | 6×3.7 | 2×3.7 | 29.6 |
| إل جي 505/إف* | 380-3 | 2500 | 4.75 | 1380 | 6×3.7 | 2×3.7 | 29.6 |
| إل جي 631/د* | 380-3 | 800 | 1.6 | 1320 | 6×1.1 | 2×1.1 | 8.8 |
| إل جي 631/ إي* | 380-3 | 800 | 1.6 | 1320 | 9×1.1 | 2×1.1 | 12.1 |
| إل جي 631/إف* | 380-3 | 800 | 1.6 | 1320 | 9×1.1 | 2×1.1 | 12.1 |
| إل جي 632/د* | 380-3 | 1600 | 3.2 | 1320 | 6×2.0 | 2×2.0 | 16.0 |
| إل جي 632/ إي* | 380-3 | 1600 | 3.2 | 1320 | 9×2.0 | 2×2.0 | 22.0 |
| إل جي 632/إف* | 380-3 | 1600 | 3.2 | 1320 | 9×2.0 | 2×2.0 | 22.0 |
| إل جي633/د* | 380-3 | 2400 | 4.8 | 1320 | 6×3.0 | 2×3.0 | 24.0 |
| إل جي 633/ إي* | 380-3 | 2400 | 4.8 | 1320 | 9×3.0 | 2×3.0 | 33.0 |
| إل جي 633/إف* | 380-3 | 2400 | 4.8 | 1320 | 9×3.0 | 2×3.0 | 33.0 |
| إل جي 634/د* | 380-3 | 3200 | 6.4 | 1320 | 6×4.0 | 2×4.0 | 32.0 |
| إل جي 634/ إي* | 380-3 | 3200 | 6.4 | 1320 | 9×4.0 | 2×4.0 | 44.0 |
| إل جي 634/إف* | 380-3 | 3200 | 6.4 | 1320 | 9×4.0 | 2×4.0 | 44.0 |
5. كيفية اختيار المبخر الصحيح:
بشكل عام، اختر سعة المبخر=سعة تبريد الغرفة الباردة *1.15
1. عندما تكون درجة حرارة الغرفة الباردة حوالي 0 درجة مئوية، حدد 4.5 مم كمساحة للزعنفة.
المبخر اختر = 1.0 * Q0
2. عندما تكون درجة حرارة الغرفة الباردة حوالي -18 درجة مئوية، حدد 6 مم كمساحة للزعنفة.
اختيار المبخر=1.1*Q0
3. عندما تكون درجة حرارة الغرفة الباردة حوالي -25 درجة مئوية، حدد 9 مم كمساحة للزعنفة.
اختيار المبخر=1.27*Q0
ملاحظات: نوع تذويب الماء وتذويب الغاز الساخن اختياري أيضًا.
المواصفات المخصصة اترك لي رسالة للحصول على التفاصيل.
6. هل تريد معرفة المنتجات الأخرى ذات الصلة؟ -انقر فوق الصورة للحصول على المواصفات التفصيلية
7.كيفية ضمان الجودة؟أي إجراء؟
سيتأكد قسم مراقبة الجودة لدينا من كل خطوة
8. هل أنت مصنع؟
تم إنشاء المصنع في عام 1995 وتم تطويره على مدار 28 عامًا، وقد رحب به جميع عملائنا. وبسبب كل دعمكم الآن، نحن عائلة كبيرة تضم أكثر من 300 شخص، ونغطي مساحة 50000 متر مربع، ودعمكم مهم جدًا لمواصلة حلمنا تناول الطعام الطازج والصحي.
9. هل تحضر المعرض؟
في كل عام، سنحضر المعرض الوطني والأجنبي المحلي، كما سندعم وكيلنا لحضور المعرض، ومرحبًا بكم في الانضمام إلينا.
10. لماذا تختارنا؟
المحترف: 28 عامًا من التركيز على معدات التبريد
المواد التي نستخدمها كافية
الشهادة: CE، ISO، وشهادة إنتاج معدات الضغط الخاصة
11. مرجع المشاريع؟
12.الأسئلة الشائعة
1 ، س: أين هو عنوان المصنع الخاص بك؟
ج: نحن مصنع ويقع في قاعدة إنتاج معدات التبريد Shengzhou، مقاطعة Zhejiang.
2، س: ما هي الحزمة الخاصة بك؟
ج: تتوافق الحزمة لدينا مع العرف الذي يتطلب عدم تضمين الخشب الأصلي.
3 ، س: ما هو موك الخاص بك؟
ج: يمكن طلب المنتجات العادية من مجموعة واحدة.
4 ، س: هل يمكنك تقديم عينة؟
ج: نعم ، يمكننا تقديم عينة والتكلفة والتسليم على نفقتك الخاصة.
5، س: لا يمكنني العثور على المنتجات في قائمتك؟
ج: يرجى الاتصال بي مباشرة.
6 ، س: كيف يمكنني تأكيد المصنع الخاص بك ؟
ج: لدينا وثيقة تم التحقق منها من طرف ثالث لتقرير Bureau Veritas، يمكنك تنزيلها على صفحة الشركة أو ترك رسالة لي للحصول عليها.
فيديو
فيديو
فيديو
فيديو
فيديو
أرسل استفسارك إلينا مباشرة
