مكان المنشأ:
الصين
اسم العلامة التجارية:
Kaideli
إصدار الشهادات:
CE,ISO9001-2008
رقم الموديل:
GUDL ، GUDD ، GUDJ
اسم المنتج التبخير العلامة التجارية كايديلي النماذج الجديدة غرفة باردة تبريد الهواء 4.5mm 6.0mm 9.0mm
1مقدمة المنتج
2.قائمة المعلمات التقنية
المعلمات التقنية لمبرد الهواء الفعال من سقف إزالة الجليد الكهربائي المسافة: 4.5mm
| النموذج | قدرة التبريد في كيلوواط | حجم الأنبوب | معايير المروحة | إزالة الجليد (التسخين الكهربائي) | |||||
| SC1 | SC2 | dm3 | 风叶数量X直径 عدد X قطر المروحة |
功率W الطاقة W |
风量m3/h حجم الهواء m3/h |
射程m النطاق |
盘管kW*支 كيلوواط من الملف |
水盘kW*支 وعاء المياه كيلوواط * أجزاء |
|
| GUDL501C | 6.7 | 4.6 | 3.2 | 1X 500 | 1X414 | 5000 | 12 | 0.28*6 | 0.28*2 |
| GUDL501D | 8.1 | 5.6 | 4.3 | 1X 500 | 1X460 | 4900 | 12 | 0.30*6 | 0.30*2 |
| GUDL501E | 9.8 | 6.7 | 5.4 | 1X 500 | 1X460 | 4500 | 12 | 0.30*8 | 0.30*2 |
| GUDL601E | 16.6 | 11.4 | 9.2 | 1X ¢600 | 1X780 | 7500 | 15 | 0.40*8 | 0.4*2 |
| GUDL502D | 22.2 | 15.3 | 11.8 | 2×500 | 2X460 | 11500 | 13 | 0.72*6 | 0.72*2 |
| GUDL602D | 28.9 | 19.9 | 14.7 | 2×600 | 2X780 | 16500 | 16 | 0.72*10 | 0.72*2 |
| GUDL602E | 33.8 | 23.3 | 18.4 | 2×600 | 2X780 | 15200 | 16 | 0.72*10 | 0.72*2 |
| GUDL602F | 37.8 | 26.1 | 22.1 | 2×600 | 2X780 | 14500 | 16 | 0.72*10 | 0.72*2 |
| GUDL632D | 40.7 | 28.1 | 23.7 | 2X630 | 2×800 | 19000 | 19 | 0.95*10 | 0.95*2 |
| GUDL632E | 44.1 | 30.4 | 26.9 | 2X630 | 2×800 | 18000 | 19 | 0.87*12 | 0.87*4 |
| GUDL603F | 54.5 | 37.6 | 32.3 | 3×600 | 3X780 | 20500 | 17 | 1.03*12 | 1.03*4 |
| GUDL633F | 66.8 | 46.1 | 38.8 | 3×630 | 3×800 | 25500 | 20 | 1.03*14 | 1.03*4 |
المعلمات التقنية لمبرد الهواء الفعال من سقف إزالة الجليد الكهربائي المسافة: 6.0mm
| النموذج | قدرة التبريد في كيلوواط | حجم الأنبوب | معايير المروحة | إزالة الجليد (التسخين الكهربائي) | ||||||
| SC1 | SC2 | SC3 | dm3 | عدد X قطر المروحة | الطاقة W | حجم الهواء m3/h | النطاق | كيلوواط من الملف | وعاء المياه كيلوواط * أجزاء | |
| GUDD501C | 5.6 | 4.0 | 3.2 | 3.2 | 1X 500 | 1X414 | 5200 | 12 | 0.28*8 | 0.28*2 |
| GUDD501D | 7.1 | 5.1 | 4.0 | 4.3 | 1X 500 | 1X460 | 5100 | 12 | 0.30*8 | 0.30*2 |
| GUDD501E | 8.2 | 5.9 | 4.6 | 5.4 | 1X 500 | 1X460 | 4800 | 12 | 0.30*10 | 0.30*2 |
| GUDD601E | 14.4 | 10.3 | 8.1 | 9.2 | 1X ¢600 | 1X780 | 8200 | 15 | 0.40*10 | 0.4*2 |
| GUDD502D | 18.3 | 13.1 | 10.3 | 11.8 | 2×500 | 2X460 | 12000 | 13 | 0.72*8 | 0.72*2 |
| GUDD602D | 24.1 | 17.2 | 13.6 | 14.7 | 2×600 | 2X780 | 17000 | 16 | 0.72*12 | 0.72*2 |
| GUDD602E | 29.1 | 20.8 | 16.4 | 18.4 | 2×600 | 2X780 | 16400 | 16 | 0.72*12 | 0.72*2 |
| GUDD602F | 32.1 | 22.9 | 18.1 | 22.1 | 2×600 | 2X780 | 15500 | 16 | 0.72*12 | 0.72*2 |
| GUDD632D | 33.7 | 24.1 | 19.0 | 23.7 | 2X630 | 2×800 | 20000 | 19 | 0.95*12 | 0.95*2 |
| GUDD632E | 37.2 | 26.6 | 21.0 | 26.9 | 2X630 | 2×800 | 19000 | 19 | 0.87*12 | 0.87*4 |
| GUDD603F | 46.8 | 33.4 | 26.4 | 32.3 | 3×600 | 3X780 | 22000 | 17 | 1.03*12 | 1.03*4 |
| GUDD633F | 56.7 | 40.5 | 32.0 | 38.8 | 3×630 | 3×800 | 26500 | 20 | 1.03*14 | 1.03*4 |
المعلمات التقنية لمبرد الهواء الكفء من سقف إزالة الجليد الكهربائي المسافة: 9.0mm
| النموذج | قدرة التبريد في كيلوواط | سعة الأنابيب | معايير المروحة | إزالة الجليد (التسخين الكهربائي) | ||||||
| SC3 | SC4 | SC5 | dm3 | عدد X قطر المروحة | الطاقة W | حجم الهواء m3/h | النطاق | كيلوواط من الملف | وعاء المياه كيلوواط * أجزاء | |
| GUDJ501C | 2.5 | 2.0 | 1.9 | 3.2 | 1X 500 | 1X414 | 5300 | 12 | 0.28*8 | 0.28*2 |
| GUDJ501D | 3.3 | 2.6 | 2.5 | 4.3 | 1X 500 | 1X460 | 5500 | 12 | 0.30*8 | 0.30*2 |
| GUDJ501E | 3.7 | 3.0 | 2.9 | 5.4 | 1X 500 | 1X460 | 5100 | 12 | 0.30*10 | 0.30*2 |
| GUDJ601E | 6.5 | 5.2 | 5.0 | 9.2 | 1X ¢600 | 1X780 | 8300 | 15 | 0.40*10 | 0.4*2 |
| GUDJ502D | 8.3 | 6.6 | 6.3 | 11.8 | 2×500 | 2X460 | 12500 | 13 | 0.72*8 | 0.72*2 |
| GUDJ602D | 10.8 | 8.5 | 7.8 | 14.7 | 2×600 | 2X780 | 17500 | 16 | 0.72*12 | 0.72*2 |
| GUDJ602E | 13.3 | 10.6 | 10.2 | 18.4 | 2×600 | 2X780 | 17000 | 16 | 0.72*12 | 0.72*2 |
| GUDJ602F | 14.5 | 11.6 | 11.1 | 22.1 | 2×600 | 2X780 | 16000 | 16 | 0.72*12 | 0.72*2 |
| GUDJ632D | 15.8 | 12.6 | 12.1 | 23.7 | 2X630 | 2×800 | 21000 | 19 | 0.95*12 | 0.95*2 |
| GUDJ632E | 17.7 | 14.1 | 13.5 | 26.9 | 2X630 | 2×800 | 20500 | 19 | 0.87*12 | 0.87*4 |
| GUDJ603F | 21.4 | 17.1 | 16.4 | 32.3 | 3×600 | 3X780 | 23000 | 17 | 1.03*12 | 1.03*4 |
| GUDJ633F | 25.4 | 20.3 | 19.5 | 38.8 | 3×630 | 3×800 | 27000 | 20 | 1.03*14 | 1.03*4 |
الأبعاد الكلية وحجم التثبيت من المبرد الهوائي الكفء من سقف إزالة الجليد الكهربائية المسافة: 4.5mm
| النموذج | مواصفات الواجهة (ملم) | الأبعاد الكلية B*T*H | أبعاد التثبيت | الوزن | رمز المخطط | |||||
| أنبوب الدخول / أنبوب العودة | الصرف الصحي (بوصات) | L * W * H (ملم): 610 * 1,250 * 1،040 | (ل) | E1 | E2 | E3 | F | كيلوغرام | ||
| GUDL501C | ¥12/ ¥22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 36 | أ |
| GUDL501D | ¥12/ ¥22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 38 | أ |
| GUDL501E | ¥12/ ¥22 | G1 | 952*490*674 | 430 | 640 | / | / | 126 | 44 | أ |
| GUDL601E | 16/28 | G1 | 1172*490*831 | 430 | 860 | / | / | 126 | 56 | أ |
| GUDL502D | 16/35 | G1 | 1992*400*680 | 340 | 840 | 840 | / | 126 | 80 | ب |
| GUDL602D | 22/42 | G1-1/2 | 1992*400*831 | 340 | 840 | 840 | / | 126 | 95 | ب |
| GUDL602E | 22/42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 115 | ب |
| GUDL602F | 22/42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 125 | ب |
| GUDL632D | 22/42 | G1-1/2 | 2552*400*984 | 340 | 1120 | 1120 | / | 126 | 144 | ب |
| GUDL632E | 22/42 | G1-1/2 | 2352*490*984 | 430 | 1020 | 1020 | / | 126 | 160 | ب |
| GUDL603F | 25/50 | G1-1/2 | 2751*490*831 | 430 | 813 | 813 | 813 | 126 | 166 | ج |
| GUDL633F | 25/50 | G2 | 2751*490*984 | 430 | 813 | 813 | 813 | 126 | 196 | ج |
الأبعاد الكلية وحجم التثبيت من المبرد الهوائي الكفاءة من سقف إزالة الجليد الكهربائية المسافة: 6.0mm
| النموذج | مواصفات الواجهة (ملم) | الأبعاد الكلية B*T*H | أبعاد التثبيت | الوزن | رمز المخطط | |||||
| أنبوب الدخول / أنبوب العودة | الصرف الصحي (بوصات) | L * W * H (ملم): 610 * 1,250 * 1،040 | (ل) | E1 | E2 | E3 | F | كيلوغرام | ||
| GUDD501C | ¥12/ ¥22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 35 | أ |
| GUDD501D | ¥12/ ¥22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 37 | أ |
| GUDD501E | ¥12/ ¥22 | G1 | 952*490*674 | 430 | 640 | / | / | 126 | 43 | أ |
| GUDD601E | 16/28 | G1 | 1172*490*831 | 430 | 860 | / | / | 126 | 57 | أ |
| GUDD502D | 16/35 | G1 | 1992*400*680 | 340 | 840 | 840 | / | 126 | 78 | ب |
| GUDD602D | 22/42 | G1-1/2 | 1992*400*831 | 340 | 840 | 840 | / | 126 | 93 | ب |
| GUDD602E | 22/42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 112 | ب |
| GUDD602F | 22/42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 122 | ب |
| GUDD632D | 22/42 | G1-1/2 | 2552*400*984 | 340 | 1120 | 1120 | / | 126 | 140 | ب |
| GUDD632E | 22/42 | G1-1/2 | 2352*490*984 | 430 | 1020 | 1020 | / | 126 | 154 | ب |
| GUDD603F | 25/50 | G1-1/2 | 2751*490*831 | 430 | 813 | 813 | 813 | 126 | 162 | ج |
| GUDD633F | 25/50 | G2 | 2751*490*984 | 430 | 813 | 813 | 813 | 126 | 192 | ج |
الأبعاد الكلية وحجم التثبيت من المبرد الهوائي الفعال من سقف إزالة الجليد الكهربائية المسافة: 9.0mm
| النموذج | مواصفات الواجهة (ملم) | الأبعاد الكلية B*T*H | أبعاد التثبيت | الوزن | رمز المخطط | |||||
| أنبوب الدخول / أنبوب العودة | الصرف الصحي (بوصات) | L * W * H (ملم): 610 * 1,250 * 1،040 | (ل) | E1 | E2 | E3 | F | كيلوغرام | ||
| GUDJ501C | ¥12/ ¥22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 34 | أ |
| GUDJ501D | ¥12/ ¥22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 36 | أ |
| GUDJ501E | ¥12/ ¥22 | G1 | 952*490*674 | 430 | 640 | / | / | 126 | 42 | أ |
| GUDJ601E | 16/28 | G1 | 1172*490*831 | 430 | 860 | / | / | 126 | 55 | أ |
| GUDJ502D | 16/35 | G1 | 1992*400*680 | 340 | 840 | 840 | / | 126 | 76 | ب |
| GUDJ602D | 22/42 | G1-1/2 | 1992*400*831 | 340 | 840 | 840 | / | 126 | 94 | ب |
| GUDJ602E | 22/42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 114 | ب |
| GUDJ602F | 22/42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 121 | ب |
| GUDJ632D | 22/42 | G1-1/2 | 2552*400*984 | 340 | 1120 | 1120 | / | 126 | 139 | ب |
| GUDJ632E | 22/42 | G1-1/2 | 2352*490*984 | 430 | 1020 | 1020 | / | 126 | 160 | ب |
| GUDJ603F | 25/50 | G1-1/2 | 2751*490*831 | 430 | 813 | 813 | 813 | 126 | 162 | ج |
| GUDJ633F | 25/50 | G2 | 2751*490*984 | 430 | 813 | 813 | 813 | 126 | 190 | ج |

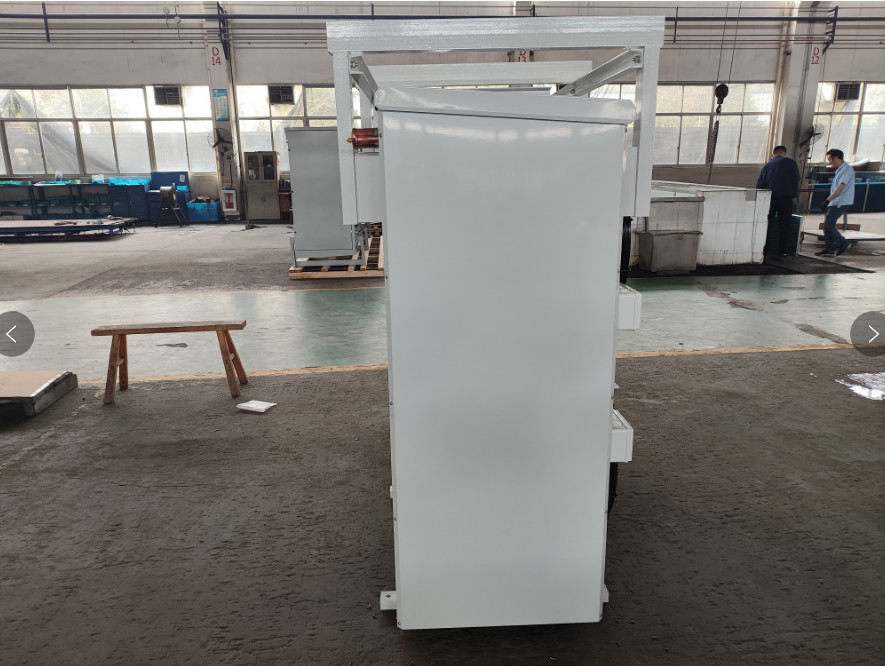

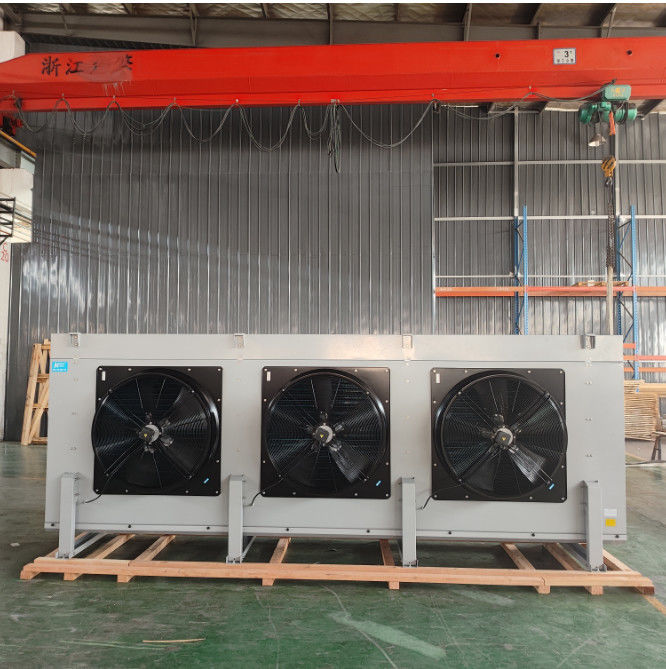

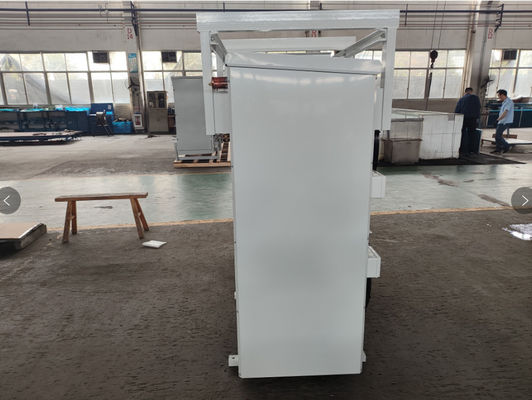

3.عرض المنتج
الملاحظة 1: معايير التصميم
| ظروف تبادل الحرارة القياسية | درجة حرارة الهواء في المدخل | درجة حرارة التبخر | الرطوبة النسبية | معامل امتصاص الرطوبة | درجة الحرارة الفائقة |
| SC1 | 10 درجة مئوية | 0°C | 85% | 1.35 | 6.5K |
| SC2 | 0°C | -8 درجة مئوية | 85% | 1.15 | 5.2K |
| SC3 | -18 درجة مئوية | -25 درجة مئوية | 95% | 1.05 | 4.6K |
| SC4 | -25 درجة مئوية | -31 درجة مئوية | 95% | 1.01 | 3.9K |
| SC5 | -34 درجة مئوية | -40 درجة مئوية | 95% | 1.01 | 3.9K |
الملاحظة 2: معامل تحويل المواد الباردة
| مادة تبريد | ظروف العمل | R22 | R404A | R507 | R134a |
| عامل تصحيح | SC1 | 0.95 | 1 | 1 | 0.93 |
| عامل تصحيح | SC2 | 0.95 | 1 | 1 | 0.91 |
| عامل تصحيح | SC3 | 0.95 | 1 | 1 | 0.85 |
