| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | Kaideli |
| إصدار الشهادات: | CE,ISO9001-2008 |
| رقم الموديل: | GUDL ، GUDD ، GUDJ |
| الحد الأدنى لكمية: | 1 قطعة |
| الأسعار: | $100.00 - $1,700.00/sets |
| تفاصيل التغليف: | صندوق خشب للتغليف |
| وقت التسليم: | 10-15 يوم |
| شروط الدفع: | TT ، LC ، ويسترن يونيون |
| القدرة على العرض: | 2000 مجموعة / مجموعات شهريا |
| الصناعات المطبقة: | الفنادق ، محلات مواد البناء ، محلات تصليح الآلات ، مصانع الأغذية والمشروبات ، المزارع ، الاستخدام ال | موقع صالة العرض: | فييت نام ، الفلبين ، المكسيك ، تايلاند ، كازاخستان ، نيجيريا ، أوزبكستان ، طاجيكستان |
|---|---|---|---|
| الفيديو الخروج التفتيش: | تم توفيرها | تقرير اختبار الآلة: | تم توفيرها |
| النوع: | المبخر | التطبيق: | قطع غيار التبريد |
| الضمان: | سنة واحدة | المبردات: | آر - 22/404 |
| المواد: | نحاس | قدرة التبريد: | 1.2-144 كيلو واط |
| درجة حرارة عالية: | 4.5 ملم | درجة حرارة متوسطة: | 6.0 ملم |
| درجة حرارة منخفضة: | 9 ملم | الجهد: | 220/380 |
| العلامة التجارية: | Kaideli | امتحان: | 2.6 ميجا باسكال |
| معجب: | محوري | بعد خدمة الضمان: | الدعم عبر الإنترنت |
| موقع الخدمة المحلية: | لا شيء | نوع التسويق: | منتج جديد 2023 |
| يتم توفير خدمة ما بعد البيع: | الدعم عبر الإنترنت | الميناء: | نينغبو / شنغهاي / قوانغتشو |
| كونديتون: | جديد | اللون: | الخيار (أبيض ، أخضر ، أسود) |
| إبراز: | مبرد هواء مروحة محوري,1مبرد هواء تجاري بقوة 2 كيلوواط,نوع الزاوية تبخر غرفة البرد,1.2kw Commercial Air Cooler,Angle Type Coolroom Evaporator |
||

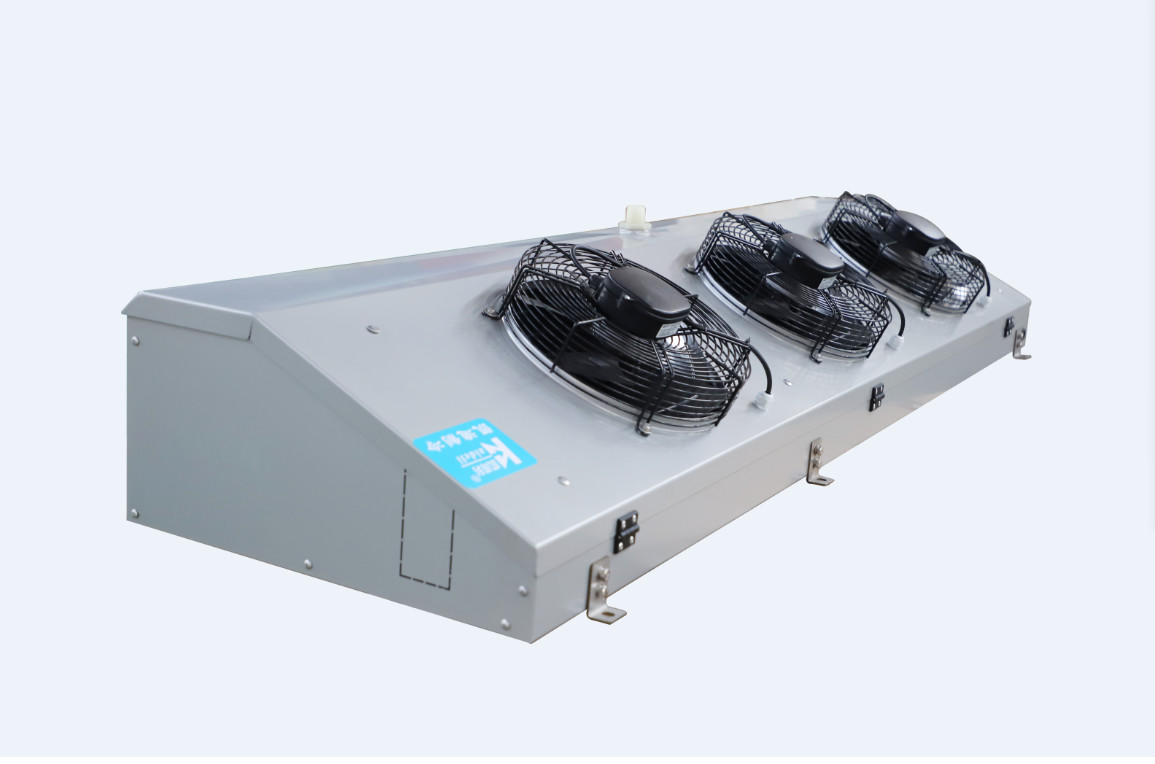

اسم المنتج:معدات غرفة تجميد المبخر من سلسلة G منتج جديد مبرد الهواء 380V / 3PH / 50HZ
1. مقدمة المنتج:
2.قائمة المعلمات التقنية
المعلمات التقنية لمبرد الهواء الفعال لإزالة الجليد الكهربائي من السقف: 4.5 مم
| نموذج | قدرة التبريد كيلوواط | حجم الأنبوب | معلمات المروحة | إزالة الجليد (التدفئة الكهربائية) | |||||
| SC1 | SC2 | مارك ألماني3 | 风叶数量X直径 عدد X قطر المراوح |
功率W القوة دبليو |
风量م3/ح حجم الهواء م3/ح |
م النطاق م |
盘管kW*支 لفائف كيلوواط * جهاز كمبيوتر شخصى |
كيلوواط* 支 علبة الماء كيلو وات * قطعة |
|
| GUDL501C | 6.7 | 4.6 | 3.2 | 1X∅500 | 1X414 | 5000 | 12 | 0.28*6 | 0.28*2 |
| GUDL501D | 8.1 | 5.6 | 4.3 | 1X∅500 | 1X460 | 4900 | 12 | 0.30*6 | 0.30*2 |
| GUDL501E | 9.8 | 6.7 | 5.4 | 1X∅500 | 1X460 | 4500 | 12 | 0.30*8 | 0.30*2 |
| GUDL601E | 16.6 | 11.4 | 9.2 | 1X∅600 | 1X780 | 7500 | 15 | 0.40*8 | 0.4*2 |
| GUDL502D | 22.2 | 15.3 | 11.8 | 2X∅500 | 2X460 | 11500 | 13 | 0.72*6 | 0.72*2 |
| GUDL602D | 28.9 | 19.9 | 14.7 | 2X∅600 | 2X780 | 16500 | 16 | 0.72*10 | 0.72*2 |
| GUDL602E | 33.8 | 23.3 | 18.4 | 2X∅600 | 2X780 | 15200 | 16 | 0.72*10 | 0.72*2 |
| GUDL602F | 37.8 | 26.1 | 22.1 | 2X∅600 | 2X780 | 14500 | 16 | 0.72*10 | 0.72*2 |
| GUDL632D | 40.7 | 28.1 | 23.7 | 2X∅630 | 2X800 | 19000 | 19 | 0.95*10 | 0.95*2 |
| GUDL632E | 44.1 | 30.4 | 26.9 | 2X∅630 | 2X800 | 18000 | 19 | 0.87*12 | 0.87*4 |
| GUDL603F | 54.5 | 37.6 | 32.3 | 3X∅600 | 3X780 | 20500 | 17 | 1.03*12 | 1.03*4 |
| GUDL633F | 66.8 | 46.1 | 38.8 | 3X∅630 | 3X800 | 25500 | 20 | 1.03*14 | 1.03*4 |
المعلمات التقنية لمبرد الهواء الفعال لإزالة الجليد الكهربائي من السقف: 6.0 مم
| نموذج | قدرة التبريد كيلوواط | حجم الأنبوب | معلمات المروحة | إزالة الجليد (التدفئة الكهربائية) | ||||||
| SC1 | SC2 | SC3 | مارك ألماني3 | عدد X قطر المراوح | القوة دبليو | حجم الهواء م3/ح | النطاق م | لفائف كيلوواط * جهاز كمبيوتر شخصى | علبة الماء كيلو وات * قطعة | |
| GUDD501C | 5.6 | 4.0 | 3.2 | 3.2 | 1X∅500 | 1X414 | 5200 | 12 | 0.28*8 | 0.28*2 |
| GUDD501D | 7.1 | 5.1 | 4.0 | 4.3 | 1X∅500 | 1X460 | 5100 | 12 | 0.30*8 | 0.30*2 |
| GUDD501E | 8.2 | 5.9 | 4.6 | 5.4 | 1X∅500 | 1X460 | 4800 | 12 | 0.30*10 | 0.30*2 |
| GUDD601E | 14.4 | 10.3 | 8.1 | 9.2 | 1X∅600 | 1X780 | 8200 | 15 | 0.40*10 | 0.4*2 |
| GUDD502D | 18.3 | 13.1 | 10.3 | 11.8 | 2X∅500 | 2X460 | 12000 | 13 | 0.72*8 | 0.72*2 |
| GUDD602D | 24.1 | 17.2 | 13.6 | 14.7 | 2X∅600 | 2X780 | 17000 | 16 | 0.72*12 | 0.72*2 |
| GUDD602E | 29.1 | 20.8 | 16.4 | 18.4 | 2X∅600 | 2X780 | 16400 | 16 | 0.72*12 | 0.72*2 |
| GUDD602F | 32.1 | 22.9 | 18.1 | 22.1 | 2X∅600 | 2X780 | 15500 | 16 | 0.72*12 | 0.72*2 |
| GUDD632D | 33.7 | 24.1 | 19.0 | 23.7 | 2X∅630 | 2X800 | 20000 | 19 | 0.95*12 | 0.95*2 |
| GUDD632E | 37.2 | 26.6 | 21.0 | 26.9 | 2X∅630 | 2X800 | 19000 | 19 | 0.87*12 | 0.87*4 |
| GUDD603F | 46.8 | 33.4 | 26.4 | 32.3 | 3X∅600 | 3X780 | 22000 | 17 | 1.03*12 | 1.03*4 |
| GUDD633F | 56.7 | 40.5 | 32.0 | 38.8 | 3X∅630 | 3X800 | 26500 | 20 | 1.03*14 | 1.03*4 |
المعلمات التقنية لمبرد الهواء الفعال لإزالة الجليد الكهربائي من السقف: 9.0 مم
| نموذج | قدرة التبريد كيلوواط | سعة الأنبوب | معلمات المروحة | إزالة الجليد (التدفئة الكهربائية) | ||||||
| SC3 | SC4 | SC5 | مارك ألماني3 | عدد X قطر المراوح | القوة دبليو | حجم الهواء م3/ح | النطاق م | لفائف كيلوواط * جهاز كمبيوتر شخصى | علبة الماء كيلو وات * قطعة | |
| GUDJ501C | 2.5 | 2.0 | 1.9 | 3.2 | 1X∅500 | 1X414 | 5300 | 12 | 0.28*8 | 0.28*2 |
| GUDJ501D | 3.3 | 2.6 | 2.5 | 4.3 | 1X∅500 | 1X460 | 5500 | 12 | 0.30*8 | 0.30*2 |
| GUDJ501E | 3.7 | 3.0 | 2.9 | 5.4 | 1X∅500 | 1X460 | 5100 | 12 | 0.30*10 | 0.30*2 |
| GUDJ601E | 6.5 | 5.2 | 5.0 | 9.2 | 1X∅600 | 1X780 | 8300 | 15 | 0.40*10 | 0.4*2 |
| GUDJ502D | 8.3 | 6.6 | 6.3 | 11.8 | 2X∅500 | 2X460 | 12500 | 13 | 0.72*8 | 0.72*2 |
| GUDJ602D | 10.8 | 8.5 | 7.8 | 14.7 | 2X∅600 | 2X780 | 17500 | 16 | 0.72*12 | 0.72*2 |
| GUDJ602E | 13.3 | 10.6 | 10.2 | 18.4 | 2X∅600 | 2X780 | 17000 | 16 | 0.72*12 | 0.72*2 |
| GUDJ602F | 14.5 | 11.6 | 11.1 | 22.1 | 2X∅600 | 2X780 | 16000 | 16 | 0.72*12 | 0.72*2 |
| GUDJ632D | 15.8 | 12.6 | 12.1 | 23.7 | 2X∅630 | 2X800 | 21000 | 19 | 0.95*12 | 0.95*2 |
| GUDJ632E | 17.7 | 14.1 | 13.5 | 26.9 | 2X∅630 | 2X800 | 20500 | 19 | 0.87*12 | 0.87*4 |
| GUDJ603F | 21.4 | 17.1 | 16.4 | 32.3 | 3X∅600 | 3X780 | 23000 | 17 | 1.03*12 | 1.03*4 |
| GUDJ633F | 25.4 | 20.3 | 19.5 | 38.8 | 3X∅630 | 3X800 | 27000 | 20 | 1.03*14 | 1.03*4 |
الأبعاد الإجمالية وحجم تركيب مبرد الهواء الفعال لإزالة الجليد الكهربائي من السقف: 4.5 مم
| نموذج | مواصفات الواجهة (مم) | الأبعاد الكلية B*T*H | أبعاد التثبيت | الأوزان | رمز المخطط التفصيلي | |||||
| أنبوب الإدخال/أنبوب الإرجاع | الصرف (بوصة) | الطول * العرض * الارتفاع (مم): 610*1,250*1,040 | ل | ه1 | ه2 | ه3 | F | كلغ | ||
| GUDL501C | ∅12/∅22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 36 | أ |
| GUDL501D | ∅12/∅22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 38 | أ |
| GUDL501E | ∅12/∅22 | G1 | 952*490*674 | 430 | 640 | / | / | 126 | 44 | أ |
| GUDL601E | ∅16/∅28 | G1 | 1172*490*831 | 430 | 860 | / | / | 126 | 56 | أ |
| GUDL502D | ∅16/∅35 | G1 | 1992*400*680 | 340 | 840 | 840 | / | 126 | 80 | ب |
| GUDL602D | ∅22/∅42 | G1-1/2 | 1992*400*831 | 340 | 840 | 840 | / | 126 | 95 | ب |
| GUDL602E | ∅22/∅42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 115 | ب |
| GUDL602F | ∅22/∅42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 125 | ب |
| GUDL632D | ∅22/∅42 | G1-1/2 | 2552*400*984 | 340 | 1120 | 1120 | / | 126 | 144 | ب |
| GUDL632E | ∅22/∅42 | G1-1/2 | 2352*490*984 | 430 | 1020 | 1020 | / | 126 | 160 | ب |
| GUDL603F | ∅25/∅50 | G1-1/2 | 2751*490*831 | 430 | 813 | 813 | 813 | 126 | 166 | ج |
| GUDL633F | ∅25/∅50 | G2 | 2751*490*984 | 430 | 813 | 813 | 813 | 126 | 196 | ج |
الأبعاد الإجمالية وحجم تركيب مبرد الهواء الفعال لإزالة الجليد الكهربائي من السقف: 6.0 مم
| نموذج | مواصفات الواجهة (مم) | الأبعاد الكلية B*T*H | أبعاد التثبيت | الأوزان | رمز المخطط التفصيلي | |||||
| أنبوب الإدخال/أنبوب الإرجاع | الصرف (بوصة) | الطول * العرض * الارتفاع (مم): 610*1,250*1,040 | ل | ه1 | ه2 | ه3 | F | كلغ | ||
| GUDD501C | ∅12/∅22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 35 | أ |
| GUDD501D | ∅12/∅22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 37 | أ |
| GUDD501E | ∅12/∅22 | G1 | 952*490*674 | 430 | 640 | / | / | 126 | 43 | أ |
| GUDD601E | ∅16/∅28 | G1 | 1172*490*831 | 430 | 860 | / | / | 126 | 57 | أ |
| GUDD502D | ∅16/∅35 | G1 | 1992*400*680 | 340 | 840 | 840 | / | 126 | 78 | ب |
| GUDD602D | ∅22/∅42 | G1-1/2 | 1992*400*831 | 340 | 840 | 840 | / | 126 | 93 | ب |
| GUDD602E | ∅22/∅42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 112 | ب |
| GUDD602F | ∅22/∅42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 122 | ب |
| GUDD632D | ∅22/∅42 | G1-1/2 | 2552*400*984 | 340 | 1120 | 1120 | / | 126 | 140 | ب |
| GUDD632E | ∅22/∅42 | G1-1/2 | 2352*490*984 | 430 | 1020 | 1020 | / | 126 | 154 | ب |
| GUDD603F | ∅25/∅50 | G1-1/2 | 2751*490*831 | 430 | 813 | 813 | 813 | 126 | 162 | ج |
| GUDD633F | ∅25/∅50 | G2 | 2751*490*984 | 430 | 813 | 813 | 813 | 126 | 192 | ج |
الأبعاد الإجمالية وحجم تركيب مبرد الهواء الفعال لإزالة الجليد الكهربائي من السقف: 9.0 مم
| نموذج | مواصفات الواجهة (مم) | الأبعاد الكلية B*T*H | أبعاد التثبيت | الأوزان | رمز المخطط التفصيلي | |||||
| أنبوب الإدخال/أنبوب الإرجاع | الصرف (بوصة) | الطول * العرض * الارتفاع (مم): 610*1,250*1,040 | ل | ه1 | ه2 | ه3 | F | كلغ | ||
| GUDJ501C | ∅12/∅22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 34 | أ |
| GUDJ501D | ∅12/∅22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 36 | أ |
| GUDJ501E | ∅12/∅22 | G1 | 952*490*674 | 430 | 640 | / | / | 126 | 42 | أ |
| GUDJ601E | ∅16/∅28 | G1 | 1172*490*831 | 430 | 860 | / | / | 126 | 55 | أ |
| GUDJ502D | ∅16/∅35 | G1 | 1992*400*680 | 340 | 840 | 840 | / | 126 | 76 | ب |
| GUDJ602D | ∅22/∅42 | G1-1/2 | 1992*400*831 | 340 | 840 | 840 | / | 126 | 94 | ب |
| GUDJ602E | ∅22/∅42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 114 | ب |
| GUDJ602F | ∅22/∅42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 121 | ب |
| GUDJ632D | ∅22/∅42 | G1-1/2 | 2552*400*984 | 340 | 1120 | 1120 | / | 126 | 139 | ب |
| GUDJ632E | ∅22/∅42 | G1-1/2 | 2352*490*984 | 430 | 1020 | 1020 | / | 126 | 160 | ب |
| GUDJ603F | ∅25/∅50 | G1-1/2 | 2751*490*831 | 430 | 813 | 813 | 813 | 126 | 162 | ج |
| GUDJ633F | ∅25/∅50 | G2 | 2751*490*984 | 430 | 813 | 813 | 813 | 126 | 190 | ج |
3.عرض مخطط المنتج
ملاحظة 1: معايير التصميم
| ظروف التبادل الحراري القياسية | درجة حرارة الهواء الداخل | درجة حرارة التبخر | الرطوبة النسبية | معامل امتصاص الرطوبة | درجة الحرارة الزائدة |
| SC1 | 10 درجة مئوية | 0 درجة مئوية | 85% | 1.35 | 6.5 ك |
| SC2 | 0 درجة مئوية | -8 درجة مئوية | 85% | 1.15 | 5.2 ألف |
| SC3 | -18 درجة مئوية | -25 درجة مئوية | 95% | 1.05 | 4.6 ك |
| SC4 | -25 درجة مئوية | -31 درجة مئوية | 95% | 1.01 | 3.9 ك |
| SC5 | -34 درجة مئوية | -40 درجة مئوية | 95% | 1.01 | 3.9 ك |
ملاحظة 2: معامل تحويل مادة التبريد
| المبرد | ظروف العمل | R22 | R404A | R507 | R134a |
| معامل التصحيح | SC1 | 0.95 | 1 | 1 | 0.93 |
| معامل التصحيح | SC2 | 0.95 | 1 | 1 | 0.91 |
| معامل التصحيح | SC3 | 0.95 | 1 | 1 | 0.85 |
