مكان المنشأ:
الصين
اسم العلامة التجارية:
Kaideli
إصدار الشهادات:
CE,ISO9001-2008
رقم الموديل:
GUDL ، GUDD ، GUDJ

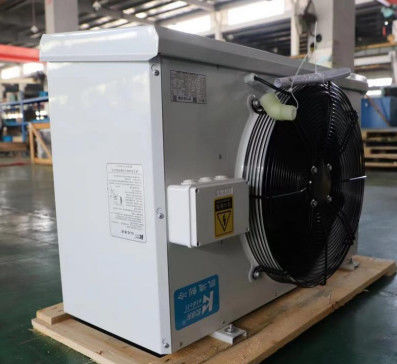

اسم:G Series عالية الكفاءة تبخير مبرد الهواء.
1التصميم الهيكلي
▸غلاف مقاوم للتآكل
النموذج الأساسي: 1.2mm SGCC الفولاذ مع طبقة مسحوق التخفيف (-40 °C ~ 120 °C تشغيلية)
خيارات الترقية: 5052-H32 سبيكة الألومنيوم / 304 الفولاذ المقاوم للصدأ (شهادة IP65 متاحة)
2أوراق أنابيب من سبيكة الألومنيوم 0.0mm تمنع تسرب التوسع الحراري (ΔL/L0 ≤0.12%)
2إدارة المكثفات ذات الطبقات المزدوجة
✓ الجهاز الخارجي: لوحة الوصول المزدوجة مع منحدر تصريف 15 درجة (متوافق مع معيار EN 16713)
✓ الجهاز الداخلي: البناء من الألومنيوم السلس يقلل من تجاوز الهواء (<3٪)
✓ منع الجليد: كابلات التدفئة المتكاملة (3.5W/cm2) مع أجهزة استشعار حرارية PT1000
3نظام تبادل حراري محسن
• تصميم الملفوف: أنابيب نحاسية ميكرو محفوفة بنحو 9.52 ملم (متوافقة خالية من HFC)
• تشكيل الزعانف: زعانف الألومنيوم الجوفية (FPI=16) مع طبقة هيدروفيلية
• نمط تدفق الهواء: مصفوفة أنبوب Δ تحسن NTU بنسبة 22٪ مقارنة بالتصاميم التقليدية
4المكونات الموجهة نحو الأداء
مروحة المحركات: تصنيف IP55 ، عزل فئة F (25,000h MTBF)
▶ نطاق السرعة: 800-1800 دورة في الدقيقة (مسيطر على PWM)
▶ منطقة العمل: -40°C~60°C درجة حرارة المحيط
نظام إزالة الجليد: 316L عناصر التدفئة من الفولاذ المقاوم للصدأ مع التحكم في PID
▶ الحمل السطحي: ≤1.8W/cm2 (متوافق مع UL 1995)
▶ توزيع حرارة 4 مناطق (σ≤0.85)
5شهادات الهندسة
✓ الضغط الذي تم اختباره عند 25بار (362.5psi) حسب قسم VIII من ASME BPVC
✓ التوافق مع المواد الباردة: R404A/R507A/R134a/R22 (متوافق مع ASHRAE 34)
✓ خيارات المسافة بين الزعانف: 4.5/6.0/9.0mm (معتمدة EN 327/328)
6تخصيص ومراقبة الجودة
الحجرة الكهربائية: مربع التقاطع NEMA 4X مع محطات فينكس
إثبات إنتاج: اختبار تسرب الهيليوم بنسبة 100٪ + محاكاة الحمل لمدة 24 ساعة
خدمات OEM: تصاميم تدفق الهواء المثلى لـ CFD متاحة
المزايا التقنية
①35% توفير الطاقة- تحسين الجانب الجوي ΔT من خلال زيادة الاضطرابات
②صفر تراكم الجليد- دورة إزالة التجمد الذكية (البراءة قيد الاختراع: CN202310XXXXXX)
③20 سنة من الحياة- اختبار رش الملح > 1000 ساعة (معيار ISO 9227 NSS)
2.قائمة المعلمات التقنية
المعلمات التقنية لمبرد الهواء الفعال من سقف إزالة الجليد الكهربائي المسافة: 4.5mm
| النموذج | قدرة التبريد في كيلوواط | حجم الأنبوب | معايير المروحة | إزالة الجليد (التسخين الكهربائي) | |||||
| SC1 | SC2 | dm3 | 风叶数量X直径 عدد X قطر المروحة |
功率W الطاقة W |
风量m3/h حجم الهواء m3/h |
射程m النطاق |
盘管kW*支 كيلوواط من الملف |
水盘kW*支 وعاء المياه كيلوواط * أجزاء |
|
| GUDL501C | 6.7 | 4.6 | 3.2 | 1X 500 | 1X414 | 5000 | 12 | 0.28*6 | 0.28*2 |
| GUDL501D | 8.1 | 5.6 | 4.3 | 1X 500 | 1X460 | 4900 | 12 | 0.30*6 | 0.30*2 |
| GUDL501E | 9.8 | 6.7 | 5.4 | 1X 500 | 1X460 | 4500 | 12 | 0.30*8 | 0.30*2 |
| GUDL601E | 16.6 | 11.4 | 9.2 | 1X ¢600 | 1X780 | 7500 | 15 | 0.40*8 | 0.4*2 |
| GUDL502D | 22.2 | 15.3 | 11.8 | 2×500 | 2X460 | 11500 | 13 | 0.72*6 | 0.72*2 |
| GUDL602D | 28.9 | 19.9 | 14.7 | 2×600 | 2X780 | 16500 | 16 | 0.72*10 | 0.72*2 |
| GUDL602E | 33.8 | 23.3 | 18.4 | 2×600 | 2X780 | 15200 | 16 | 0.72*10 | 0.72*2 |
| GUDL602F | 37.8 | 26.1 | 22.1 | 2×600 | 2X780 | 14500 | 16 | 0.72*10 | 0.72*2 |
| GUDL632D | 40.7 | 28.1 | 23.7 | 2X630 | 2×800 | 19000 | 19 | 0.95*10 | 0.95*2 |
| GUDL632E | 44.1 | 30.4 | 26.9 | 2X630 | 2×800 | 18000 | 19 | 0.87*12 | 0.87*4 |
| GUDL603F | 54.5 | 37.6 | 32.3 | 3×600 | 3X780 | 20500 | 17 | 1.03*12 | 1.03*4 |
| GUDL633F | 66.8 | 46.1 | 38.8 | 3×630 | 3×800 | 25500 | 20 | 1.03*14 | 1.03*4 |
المعلمات التقنية لمبرد الهواء الفعال من سقف إزالة الجليد الكهربائي المسافة: 6.0mm
| النموذج | قدرة التبريد في كيلوواط | حجم الأنبوب | معايير المروحة | إزالة الجليد (التسخين الكهربائي) | ||||||
| SC1 | SC2 | SC3 | dm3 | عدد X قطر المروحة | الطاقة W | حجم الهواء m3/h | النطاق | كيلوواط من الملف | وعاء المياه كيلوواط * أجزاء | |
| GUDD501C | 5.6 | 4.0 | 3.2 | 3.2 | 1X 500 | 1X414 | 5200 | 12 | 0.28*8 | 0.28*2 |
| GUDD501D | 7.1 | 5.1 | 4.0 | 4.3 | 1X 500 | 1X460 | 5100 | 12 | 0.30*8 | 0.30*2 |
| GUDD501E | 8.2 | 5.9 | 4.6 | 5.4 | 1X 500 | 1X460 | 4800 | 12 | 0.30*10 | 0.30*2 |
| GUDD601E | 14.4 | 10.3 | 8.1 | 9.2 | 1X ¢600 | 1X780 | 8200 | 15 | 0.40*10 | 0.4*2 |
| GUDD502D | 18.3 | 13.1 | 10.3 | 11.8 | 2×500 | 2X460 | 12000 | 13 | 0.72*8 | 0.72*2 |
| GUDD602D | 24.1 | 17.2 | 13.6 | 14.7 | 2×600 | 2X780 | 17000 | 16 | 0.72*12 | 0.72*2 |
| GUDD602E | 29.1 | 20.8 | 16.4 | 18.4 | 2×600 | 2X780 | 16400 | 16 | 0.72*12 | 0.72*2 |
| GUDD602F | 32.1 | 22.9 | 18.1 | 22.1 | 2×600 | 2X780 | 15500 | 16 | 0.72*12 | 0.72*2 |
| GUDD632D | 33.7 | 24.1 | 19.0 | 23.7 | 2X630 | 2×800 | 20000 | 19 | 0.95*12 | 0.95*2 |
| GUDD632E | 37.2 | 26.6 | 21.0 | 26.9 | 2X630 | 2×800 | 19000 | 19 | 0.87*12 | 0.87*4 |
| GUDD603F | 46.8 | 33.4 | 26.4 | 32.3 | 3×600 | 3X780 | 22000 | 17 | 1.03*12 | 1.03*4 |
| GUDD633F | 56.7 | 40.5 | 32.0 | 38.8 | 3×630 | 3×800 | 26500 | 20 | 1.03*14 | 1.03*4 |
المعلمات التقنية لمبرد الهواء الكفء من سقف إزالة الجليد الكهربائي المسافة: 9.0mm
| النموذج | قدرة التبريد في كيلوواط | سعة الأنابيب | معايير المروحة | إزالة الجليد (التسخين الكهربائي) | ||||||
| SC3 | SC4 | SC5 | dm3 | عدد X قطر المروحة | الطاقة W | حجم الهواء m3/h | النطاق | كيلوواط من الملف | وعاء المياه كيلوواط * أجزاء | |
| GUDJ501C | 2.5 | 2.0 | 1.9 | 3.2 | 1X 500 | 1X414 | 5300 | 12 | 0.28*8 | 0.28*2 |
| GUDJ501D | 3.3 | 2.6 | 2.5 | 4.3 | 1X 500 | 1X460 | 5500 | 12 | 0.30*8 | 0.30*2 |
| GUDJ501E | 3.7 | 3.0 | 2.9 | 5.4 | 1X 500 | 1X460 | 5100 | 12 | 0.30*10 | 0.30*2 |
| GUDJ601E | 6.5 | 5.2 | 5.0 | 9.2 | 1X ¢600 | 1X780 | 8300 | 15 | 0.40*10 | 0.4*2 |
| GUDJ502D | 8.3 | 6.6 | 6.3 | 11.8 | 2×500 | 2X460 | 12500 | 13 | 0.72*8 | 0.72*2 |
| GUDJ602D | 10.8 | 8.5 | 7.8 | 14.7 | 2×600 | 2X780 | 17500 | 16 | 0.72*12 | 0.72*2 |
| GUDJ602E | 13.3 | 10.6 | 10.2 | 18.4 | 2×600 | 2X780 | 17000 | 16 | 0.72*12 | 0.72*2 |
| GUDJ602F | 14.5 | 11.6 | 11.1 | 22.1 | 2×600 | 2X780 | 16000 | 16 | 0.72*12 | 0.72*2 |
| GUDJ632D | 15.8 | 12.6 | 12.1 | 23.7 | 2X630 | 2×800 | 21000 | 19 | 0.95*12 | 0.95*2 |
| GUDJ632E | 17.7 | 14.1 | 13.5 | 26.9 | 2X630 | 2×800 | 20500 | 19 | 0.87*12 | 0.87*4 |
| GUDJ603F | 21.4 | 17.1 | 16.4 | 32.3 | 3×600 | 3X780 | 23000 | 17 | 1.03*12 | 1.03*4 |
| GUDJ633F | 25.4 | 20.3 | 19.5 | 38.8 | 3×630 | 3×800 | 27000 | 20 | 1.03*14 | 1.03*4 |
الأبعاد الكلية وحجم التثبيت من المبرد الهوائي الكفء من سقف إزالة الجليد الكهربائية المسافة: 4.5mm
| النموذج | مواصفات الواجهة (ملم) | الأبعاد الكلية B*T*H | أبعاد التثبيت | الوزن | رمز المخطط | |||||
| أنبوب الدخول / أنبوب العودة | الصرف الصحي (بوصات) | L * W * H (ملم): 610 * 1,250 * 1،040 | (ل) | E1 | E2 | E3 | F | كيلوغرام | ||
| GUDL501C | ¥12/ ¥22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 36 | أ |
| GUDL501D | ¥12/ ¥22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 38 | أ |
| GUDL501E | ¥12/ ¥22 | G1 | 952*490*674 | 430 | 640 | / | / | 126 | 44 | أ |
| GUDL601E | 16/28 | G1 | 1172*490*831 | 430 | 860 | / | / | 126 | 56 | أ |
| GUDL502D | 16/35 | G1 | 1992*400*680 | 340 | 840 | 840 | / | 126 | 80 | ب |
| GUDL602D | 22/42 | G1-1/2 | 1992*400*831 | 340 | 840 | 840 | / | 126 | 95 | ب |
| GUDL602E | 22/42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 115 | ب |
| GUDL602F | 22/42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 125 | ب |
| GUDL632D | 22/42 | G1-1/2 | 2552*400*984 | 340 | 1120 | 1120 | / | 126 | 144 | ب |
| GUDL632E | 22/42 | G1-1/2 | 2352*490*984 | 430 | 1020 | 1020 | / | 126 | 160 | ب |
| GUDL603F | 25/50 | G1-1/2 | 2751*490*831 | 430 | 813 | 813 | 813 | 126 | 166 | ج |
| GUDL633F | 25/50 | G2 | 2751*490*984 | 430 | 813 | 813 | 813 | 126 | 196 | ج |
الأبعاد الكلية وحجم التثبيت من المبرد الهوائي الكفاءة من سقف إزالة الجليد الكهربائية المسافة: 6.0mm
| النموذج | مواصفات الواجهة (ملم) | الأبعاد الكلية B*T*H | أبعاد التثبيت | الوزن | رمز المخطط | |||||
| أنبوب الدخول / أنبوب العودة | الصرف الصحي (بوصات) | L * W * H (ملم): 610 * 1,250 * 1،040 | (ل) | E1 | E2 | E3 | F | كيلوغرام | ||
| GUDD501C | ¥12/ ¥22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 35 | أ |
| GUDD501D | ¥12/ ¥22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 37 | أ |
| GUDD501E | ¥12/ ¥22 | G1 | 952*490*674 | 430 | 640 | / | / | 126 | 43 | أ |
| GUDD601E | 16/28 | G1 | 1172*490*831 | 430 | 860 | / | / | 126 | 57 | أ |
| GUDD502D | 16/35 | G1 | 1992*400*680 | 340 | 840 | 840 | / | 126 | 78 | ب |
| GUDD602D | 22/42 | G1-1/2 | 1992*400*831 | 340 | 840 | 840 | / | 126 | 93 | ب |
| GUDD602E | 22/42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 112 | ب |
| GUDD602F | 22/42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 122 | ب |
| GUDD632D | 22/42 | G1-1/2 | 2552*400*984 | 340 | 1120 | 1120 | / | 126 | 140 | ب |
| GUDD632E | 22/42 | G1-1/2 | 2352*490*984 | 430 | 1020 | 1020 | / | 126 | 154 | ب |
| GUDD603F | 25/50 | G1-1/2 | 2751*490*831 | 430 | 813 | 813 | 813 | 126 | 162 | ج |
| GUDD633F | 25/50 | G2 | 2751*490*984 | 430 | 813 | 813 | 813 | 126 | 192 | ج |
الأبعاد الكلية وحجم التثبيت من المبرد الهوائي الفعال من سقف إزالة الجليد الكهربائية المسافة: 9.0mm
| النموذج | مواصفات الواجهة (ملم) | الأبعاد الكلية B*T*H | أبعاد التثبيت | الوزن | رمز المخطط | |||||
| أنبوب الدخول / أنبوب العودة | الصرف الصحي (بوصات) | L * W * H (ملم): 610 * 1,250 * 1،040 | (ل) | E1 | E2 | E3 | F | كيلوغرام | ||
| GUDJ501C | ¥12/ ¥22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 34 | أ |
| GUDJ501D | ¥12/ ¥22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 36 | أ |
| GUDJ501E | ¥12/ ¥22 | G1 | 952*490*674 | 430 | 640 | / | / | 126 | 42 | أ |
| GUDJ601E | 16/28 | G1 | 1172*490*831 | 430 | 860 | / | / | 126 | 55 | أ |
| GUDJ502D | 16/35 | G1 | 1992*400*680 | 340 | 840 | 840 | / | 126 | 76 | ب |
| GUDJ602D | 22/42 | G1-1/2 | 1992*400*831 | 340 | 840 | 840 | / | 126 | 94 | ب |
| GUDJ602E | 22/42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 114 | ب |
| GUDJ602F | 22/42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 121 | ب |
| GUDJ632D | 22/42 | G1-1/2 | 2552*400*984 | 340 | 1120 | 1120 | / | 126 | 139 | ب |
| GUDJ632E | 22/42 | G1-1/2 | 2352*490*984 | 430 | 1020 | 1020 | / | 126 | 160 | ب |
| GUDJ603F | 25/50 | G1-1/2 | 2751*490*831 | 430 | 813 | 813 | 813 | 126 | 162 | ج |
| GUDJ633F | 25/50 | G2 | 2751*490*984 | 430 | 813 | 813 | 813 | 126 | 190 | ج |
3.عرض المنتج
الملاحظة 1: معايير التصميم
| ظروف تبادل الحرارة القياسية | درجة حرارة الهواء في المدخل | درجة حرارة التبخر | الرطوبة النسبية | معامل امتصاص الرطوبة | درجة الحرارة الفائقة |
| SC1 | 10 درجة مئوية | 0°C | 85% | 1.35 | 6.5K |
| SC2 | 0°C | -8 درجة مئوية | 85% | 1.15 | 5.2K |
| SC3 | -18 درجة مئوية | -25 درجة مئوية | 95% | 1.05 | 4.6K |
| SC4 | -25 درجة مئوية | -31 درجة مئوية | 95% | 1.01 | 3.9K |
| SC5 | -34 درجة مئوية | -40 درجة مئوية | 95% | 1.01 | 3.9K |
الملاحظة 2: معامل تحويل المواد الباردة
| مادة تبريد | ظروف العمل | R22 | R404A | R507 | R134a |
| عامل تصحيح | SC1 | 0.95 | 1 | 1 | 0.93 |
| عامل تصحيح | SC2 | 0.95 | 1 | 1 | 0.91 |
| عامل تصحيح | SC3 | 0.95 | 1 | 1 | 0.85 |
