دؤوب ، مهنة ، تعاون ، ابتكار
| Place of Origin: | China |
|---|---|
| اسم العلامة التجارية: | Kaideli |
| إصدار الشهادات: | CE,ISO9001-2008 |
| Model Number: | DL/DD/DJ |
| Minimum Order Quantity: | 1 Piece |
| الأسعار: | $100.00 - $1,700.00/sets |
| Packaging Details: | Wood box packing |
| Delivery Time: | 10-15 days |
| Payment Terms: | TT,LC,Western Union |
| Supply Ability: | 2000 Set/Sets per Month |
| Applicable Industries: | Hotels, Building Material Shops, Machinery Repair Shops, Food & Beverage Factory, Farms, Home Use, Retail, Food Shop, Construction works , Food & Beverage Shops | Video outgoing-inspection: | Provided |
|---|---|---|---|
| Machinery Test Report: | Provided | Type: | Evaporator |
| Warranty: | 1 Year | Refrigerant: | R22/R404a/R507a |
| Material: | copper and Aluminum,Sus optional | Cooling capacity: | 1.2-144kw |
| High temperatre: | 4.5mm | Medium temperature: | 6.0mm |
| Low temperature: | 9mm | Voltage: | 220/380 |
| العلامة التجارية: | Kaideli | Test: | 2.6Mpa |
| Fan: | Axial | After Warranty Service: | Online support |
| Local Service Location: | None | Marketing Type: | New Product 2023 |
| After-sales Service Provided: | Online support | Port: | Ningbo/Shanghai/Guangzhou |
| Conditon: | New | Products: | Customized Cold Room Evaporator Freezer Room Unit Cooler 440V/3PH/60HZ |

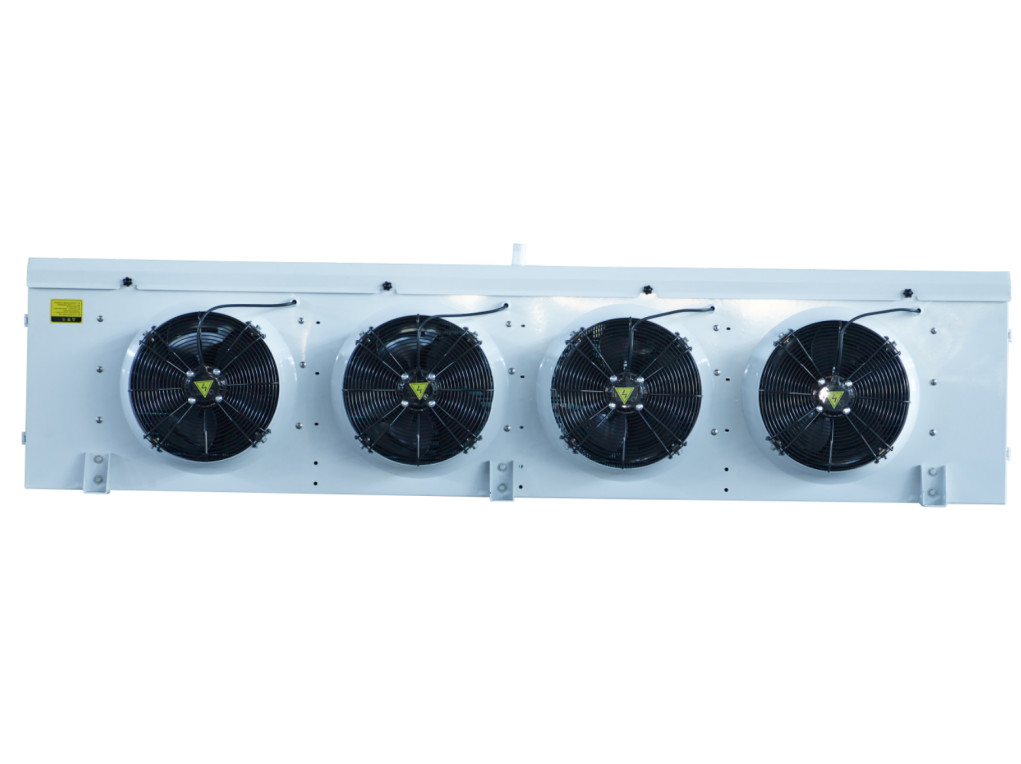

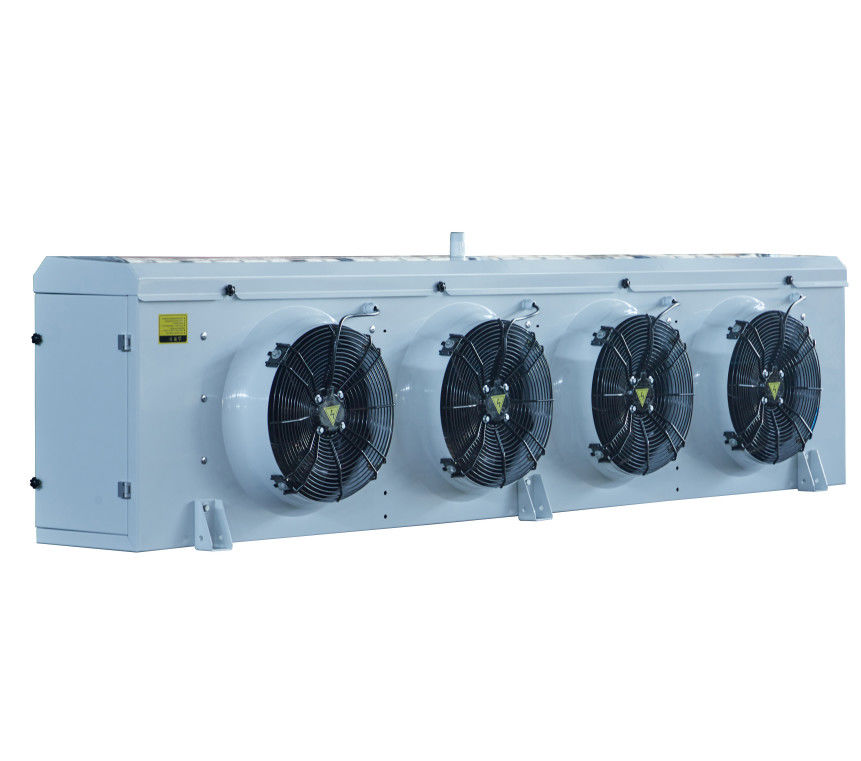

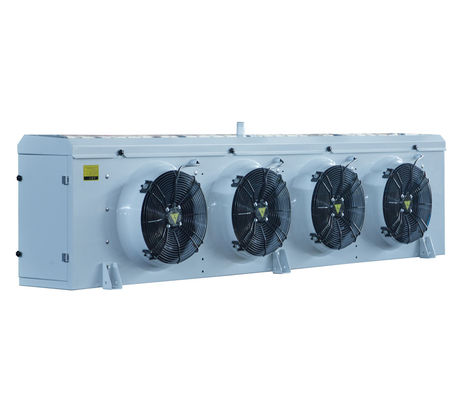

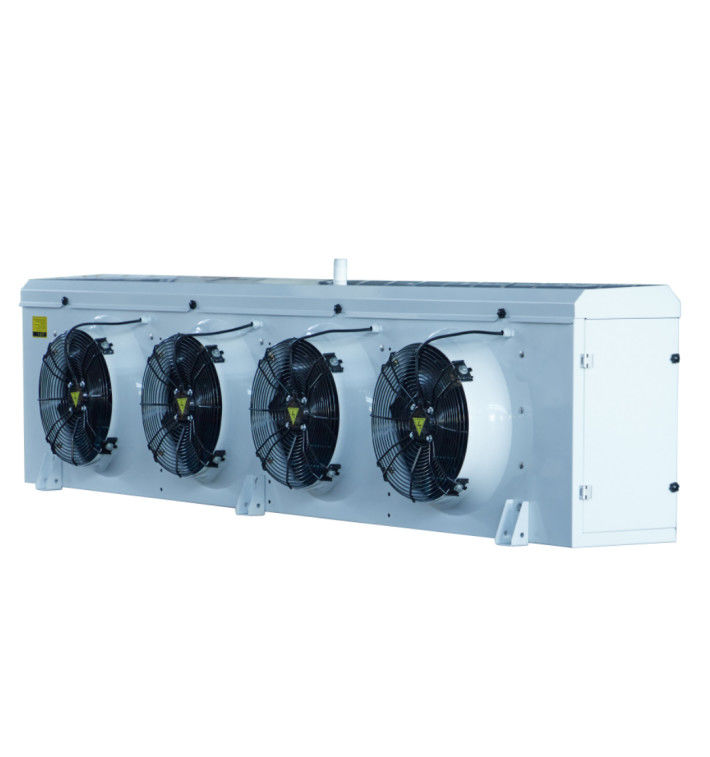

اسم المنتجتبخر غرفة البرد المخصصة لبرودة وحدة مخزن اللحوم 440V / 3PH / 60HZ
سلسلة ELG الخلايا الصناعية المبردات الوحدة الجليكول
1وصف المنتج:
يستخدم جهاز التبريد الصناعي من سلسلة ELG إيثيلين غليكول الذي طورته شركتنا أنابيب φ15 من النحاس ، ومعدات تبريد التخزين البارد مع محلول مائي من الغليكول كمواد تبريد.
يمكن استخدام سلسلة ELG من مبردات الهواء في تخزين البرد عند 10 درجة مئوية و 0 درجة مئوية و -18 درجة مئوية على التوالي.
هذه السلسلة من المنتجات لها الخصائص التالية:
● الغطاء: صفيحة فولاذية معدنية عالية الجودة مع غطاء مسحوق الفضة (RAL7001) ، مع مقاومة قوية للتآكل. الصفائح الجانبية والصفيحة المائية الخارجية تتبنى الهيكل المرن ،الذي هو مريح وسريع للعمل.
● الصفيحة النهائية للمبخرة تستخدم صفيحة ألومنيوم، ويمكن تقليل الوزن، ويمكن حماية النحاس.
● تصميم لوحة المياه المزدوجة: يتبنى لوحة المياه الخارجية بنية زاوية ، تصريف سلس ، لا يوجد زاوية ميتة للتصريف. يتبنى علبة المياه الداخلية هيكل النفق من لوحة الألومنيوم.يتم تفريغ الماء المكثف أو الماء المنصهر مباشرة في منفذ وعاء المياه الخارجي من خلال وعاء المياه الداخلي.
● تصميم قناة الهواء الطويلة مع قوس امتداد متكامل له تأثير تدفق الهواء الجيد.
● بالنسبة للمروحة التي يبلغ قطرها 500 و 630، هناك أقدام دعم أرضية لسهولة التثبيت.
● لفائف: أنابيب النحاس φ15 ، ترتيب أنابيب متباعدة 50 × 50 مربع ، مساحة نقل الحرارة كبيرة ، فرق درجة حرارة نقل الحرارة صغير ، سرعة الجليد بطيئة.
● زعانف الألومنيوم المموجة مع فيلم هيدروفيلي، مسافة زعانف 40، 6.0 و 9.0 ملم لتلبية متطلبات درجة الحرارة المختلفة للتخزين البارد.
● مروحة: مروحة الدوار الخارجي عالية الطاقة، درجة حرارة التشغيل -30 °C ~ 60 °C؛ مواصفات المروحةφ400،φ500،φ630, تشكيل مواصفات مختلفة من سلسلة المنتجات، المستخدمين لديهم المزيد من الخيارات.
● إزالة الجليد:إزالة الجليد عن طريق التدفئة الكهربائية القياسية، يتم توزيع أنابيب التدفئة من الفولاذ المقاوم للصدأ على زعانف أنبوب الملفوف ولوحة المياه الداخلية، ولها تأثير إزالة الجليد جيد.يمكن أيضا اختيار إزالة الجليد بالماء وفقًا لمتطلبات العملاء.
● صندوق التوصيل المقاوم للماء من الدرجة IP65 والواصل المقاوم للماء ، والمروحة وأنابيب التدفئة تعتمد صندوق الأسلاك المستقل ، مع تأثير أفضل المقاوم للماء ، وموثوقية عالية.
● اختبار ضغط صناعي صارم، ضغط الاختبار 23بار.
2التكوين القياسي والخيارات:
| أجزاء | التكوين | أجزاء | التكوين | ||
| الغلاف | صفيحة سبيكة Al-Mg مع طبقة مسحوق | × | الزعانف | زعانف الألومنيوم | ○ |
| ورقة ذات طبقة مسحوق | ○ | زعانف الألومنيوم الهيدروفيلية | ● | ||
| أوراق معدنية مع طبقة مسحوق | ● | إزالة الثلج | إزالة الجليد | ○ | |
| صفيحات الفولاذ المقاوم للصدأ* | ○ | أنابيب التدفئة الكهربائية | ● | ||
| مروحة | محرك WEIGUANG | ● | الماء | ○ | |
| محرك EBM* | ○ | سلك ساخن في أنابيب الصرف | ○ | ||
| محرك دلو الرياح | ○ | حزام التدفئة في قنوات الرياح | ○ | ||
●:المعيارية○:اختياري ×:لا تختار
*: استخدم القناة الهوائية القصيرة للجهاز المنحرف الجانبي.
3ورقة بيانات تقنية:
3.1 مسافة من الزعانف 4.0 ملم
| النموذج |
غليكول 25% T1=-3°C، T2=2°C Tr=10°CRH85% |
غليكول 34٪ T1=-10°C، T2=-7°C Tr=0°CRH85% |
السطح |
أنبوب حجم |
تدفق الهواء | رمي من الجو | ربط الأنابيب | Wثمانية | ||||
| كابا كيو |
التدفق م3/ساعة |
(كابا) كيلو |
التدفق م3/ساعة |
م2 | dm3 | م3/h | م | المدخل | منفذ | الصرف الصحي | كيلوغرام | |
| φ400مروحة | ||||||||||||
| ELG401/CL-ET | 5.5 | 1.0 | 3.3 | 1.1 | 26.2 | 4.1 | 3700 | 12 | 28 | 28 | 1" | 49 |
| ELG401/DL-ET | 7.0 | 1.3 | 4.0 | 1.3 | 35.0 | 5.4 | 3200 | 12 | 28 | 28 | 1" | 52 |
| ELG402/CL-ET | 11.0 | 2.0 | 6.6 | 2.1 | 52.5 | 7.5 | 7400 | 13 | 35 | 35 | 1.5" | 72 |
| ELG402/DL-ET | 14.0 | 2.6 | 8.1 | 2.6 | 70.0 | 10.0 | 6400 | 13 | 35 | 35 | 1.5" | 78 |
| ELG403/CL-ET | 16.5 | 3.0 | 9.8 | 3.1 | 78.7 | 11.0 | 11100 | 14 | 35 | 35 | 1.5" | 95 |
| ELG403/DL-ET | 21.0 | 3.9 | 12.1 | 3.9 | 105.0 | 14.6 | 9600 | 14 | 35 | 35 | 1.5" | 104 |
| ELG404/CL-ET | 22.1 | 4.1 | 13.1 | 4.2 | 105.0 | 14.5 | 14800 | 15 | 35 | 35 | 1.5" | 118 |
| ELG404/DL-ET | 28.0 | 5.2 | 16.1 | 5.2 | 140.0 | 19.3 | 12800 | 15 | 42 | 42 | 1.5" | 130 |
| φ500مروحة | ||||||||||||
| ELG501/DL-ET | 12.8 | 2.4 | 7.3 | 2.3 | 61.2 | 9.0 | 6800 | 18 | 35 | 35 | 1.5" | 93 |
| ELG501/EL-ET | 15.3 | 2.8 | 8.4 | 2.7 | 76.5 | 11.2 | 6350 | 17 | 35 | 35 | 1.5" | 99 |
| ELG501/FL-ET | 17.5 | 3.2 | 9.2 | 3.0 | 91.9 | 13.5 | 5500 | 17 | 35 | 35 | 1.5" | 104 |
| ELG502/DL-ET | 25.7 | 4.7 | 14.7 | 4.7 | 122.5 | 17.1 | 13600 | 20 | 42 | 42 | 1.5" | 132 |
| ELG502/EL-ET | 30.6 | 5.6 | 16.8 | 5.4 | 153.1 | 21.3 | 12700 | 19 | 42 | 42 | 1.5" | 143 |
| ELG502/FL-ET | 34.9 | 6.4 | 18.4 | 5.9 | 183.7 | 25.6 | 11000 | 19 | 50 | 50 | 1.5" | 153 |
| ELG503/DL-ET | 38.6 | 7.1 | 22.0 | 7.0 | 183.7 | 25.2 | 20400 | 22 | 50 | 50 | 2" | 180 |
| ELG503/EL-ET | 43.3 | 8.0 | 23.8 | 7.6 | 216.5 | 32.7 | 19050 | 21 | 50 | 50 | 2" | 196 |
| الـ ELG503/FL-ET | 52.4 | 9.6 | 27.6 | 8.8 | 275.6 | 37.8 | 16500 | 21 | 50 | 50 | 2" | 212 |
| ELG504/DL-ET | 51.4 | 9.5 | 29.4 | 9.4 | 244.9 | 33.3 | 27200 | 23 | 50 | 50 | 2" | 228 |
| ELG504/EL-ET | 57.7 | 10.6 | 31.8 | 10.2 | 288.7 | 39.2 | 25400 | 22 | 50 | 50 | 2" | 249 |
| ELG504/FL-ET | 69.8 | 12.8 | 36.7 | 11.8 | 367.4 | 49.9 | 22000 | 22 | 66 | 66 | 2" | 270 |
| ELG505/DL-ET | 64.3 | 11.8 | 36.7 | 11.8 | 306.2 | 41.4 | 34000 | 24 | 66 | 66 | 2" | 276 |
| القيود المحددة | 72.2 | 13.3 | 39.7 | 12.7 | 360.9 | 48.7 | 31750 | 23 | 66 | 66 | 2" | 302 |
| ELG505/FL-ET | 87.3 | 16.1 | 45.9 | 14.7 | 459.3 | 62.0 | 27500 | 23 | 66 | 66 | 2" | 328 |
| φ630مروحة | ||||||||||||
| ELG631/DL-ET | 22.1 | 4.1 | 12.6 | 4.1 | 105.0 | 15.0 | 10000 | 28 | 42 | 42 | 1.5" | 125 |
| ELG631/EL-ET | 26.2 | 4.8 | 14.4 | 4.6 | 131.2 | 18.8 | 9600 | 27 | 42 | 42 | 1.5" | 134 |
| ELG631/FL-ET | 29.9 | 5.5 | 15.7 | 5.0 | 157.5 | 22.5 | 9100 | 27 | 42 | 42 | 1.5" | 143 |
| ELG632/DL-ET | 44.1 | 8.1 | 25.2 | 8.1 | 210.0 | 28.9 | 20000 | 31 | 50 | 50 | 1.5" | 206 |
| ELG632/EL-ET | 52.5 | 9.7 | 28.9 | 9.3 | 262.4 | 36.1 | 19200 | 30 | 50 | 50 | 1.5" | 224 |
| ELG632/FL-ET | 59.8 | 11.0 | 31.5 | 10.1 | 314.9 | 43.3 | 18200 | 30 | 66 | 66 | 1.5" | 242 |
| ELG633/DL-ET | 66.1 | 12.2 | 37.8 | 12.1 | 314.9 | 42.8 | 30000 | 34 | 66 | 66 | 2" | 288 |
| ELG633/EL-ET | 78.7 | 14.5 | 43.3 | 13.9 | 393.7 | 53.4 | 28800 | 33 | 66 | 66 | 2" | 314 |
| ELG633/FL-ET | 89.8 | 16.5 | 47.2 | 15.1 | 472.4 | 64.1 | 27300 | 33 | 66 | 66 | 2" | 341 |
| ELG634/DL-ET | 88.2 | 16.2 | 50.3 | 16.1 | 419.9 | 56.6 | 40000 | 36 | 66 | 66 | 2" | 369 |
| ELG634/EL-ET | 105.0 | 19.4 | 57.7 | 18.5 | 524.9 | 70.8 | 38400 | 35 | 76 | 76 | 2" | 405 |
| ELG634/FL-ET | 119.7 | 22.0 | 63.0 | 20.2 | 629.9 | 84.9 | 36400 | 35 | 76 | 76 | 2" | 440 |
في الجدول، T1 هو درجة حرارة المدخل من محلول الايثيلين غليكول، T2 هو درجة حرارة الخروج، و Tr هو درجة حرارة الغرفة الباردة.
3مسافة 6.0 ملم بين الزعانف
| 型号 |
غليكول 34% T1= -10°C,T2=-7°C Tr=0°C,RH85% |
غليكول 50% T1= -28°C,T2= -25°C Tr=-18°C,RH95% |
السطح |
أنبوب حجم |
تدفق الهواء | رمي من الجو | ربط الأنابيب | Wثمانية | ||||
| كابا كيو |
التدفق م3/ساعة |
كابا كيو |
التدفق م3/ساعة |
م2 | dm3 | م3/h | م | المدخل | منفذ | الصرف الصحي | كيلوغرام | |
| φ400مروحة | ||||||||||||
| ELG401/CD-ET | 3.0 | 1.0 | 2.5 | 0.9 | 17.8 | 4.1 | 3800 | 13 | 28 | 28 | 1" | 47 |
| ELG401/DD-ET | 3.8 | 1.3 | 3.1 | 1.1 | 23.7 | 5.4 | 3450 | 13 | 28 | 28 | 1" | 50 |
| ELG402/CD-ET | 6.1 | 2.0 | 5.0 | 1.8 | 35.6 | 7.5 | 7600 | 14 | 35 | 35 | 1.5" | 69 |
| ELG402/DD-ET | 7.6 | 2.5 | 6.2 | 2.2 | 47.5 | 10.0 | 6900 | 14 | 35 | 35 | 1.5" | 74 |
| ELG403/CD-ET | 9.1 | 3.0 | 7.5 | 2.6 | 53.4 | 11.0 | 11400 | 15 | 35 | 35 | 1.5" | 90 |
| ELG403/DD-ET | 11.4 | 3.7 | 9.3 | 3.3 | 71.2 | 14.6 | 10350 | 15 | 35 | 35 | 1.5" | 98 |
| ELG404/CD-ET | 12.1 | 4.0 | 10.0 | 3.5 | 71.2 | 14.5 | 15200 | 16 | 35 | 35 | 1.5" | 112 |
| ELG404/DD-ET | 15.2 | 5.0 | 12.3 | 4.3 | 94.9 | 19.3 | 13800 | 16 | 42 | 42 | 1.5" | 122 |
| φ500مروحة | ||||||||||||
| ELG501/DD-ET | 7.1 | 2.3 | 5.4 | 1.9 | 41.5 | 9.0 | 7000 | 19 | 35 | 35 | 1.5" | 90 |
| ELG501/ED-ET | 8.3 | 2.7 | 6.2 | 2.2 | 51.9 | 11.2 | 6500 | 18 | 35 | 35 | 1.5" | 94 |
| الـ ELG501/FD-ET | 9.3 | 3.0 | 6.9 | 2.5 | 62.3 | 13.5 | 6100 | 18 | 35 | 35 | 1.5" | 99 |
| ELG502/DD-ET | 14.1 | 4.5 | 10.8 | 3.8 | 83.1 | 17.1 | 14000 | 21 | 42 | 42 | 1.5" | 126 |
| ELG502/ED-ET | 16.6 | 5.4 | 12.5 | 4.4 | 103.8 | 21.3 | 13000 | 20 | 42 | 42 | 1.5" | 134 |
| الـ ELG502/FD-ET | 18.7 | 6.0 | 13.7 | 4.8 | 124.6 | 25.6 | 12200 | 20 | 50 | 50 | 1.5" | 143 |
| ELG503/DD-ET | 21.2 | 6.8 | 16.2 | 5.7 | 124.6 | 25.2 | 21000 | 23 | 50 | 50 | 2" | 170 |
| ELG503/ED-ET | 23.5 | 7.5 | 17.6 | 6.2 | 146.8 | 32.7 | 19500 | 22 | 50 | 50 | 2" | 183 |
| الـ ELG503/FD-ET | 28.0 | 9.0 | 20.6 | 7.2 | 186.9 | 37.8 | 18300 | 22 | 50 | 50 | 2" | 196 |
| ELG504/DD-ET | 28.2 | 9.0 | 21.6 | 7.6 | 166.1 | 33.3 | 28000 | 24 | 50 | 50 | 2" | 215 |
| ELG504/ED-ET | 31.3 | 10.0 | 23.5 | 8.3 | 195.8 | 39.2 | 26000 | 23 | 50 | 50 | 2" | 232 |
| الـ ELG504/FD-ET | 37.4 | 12.0 | 27.4 | 9.6 | 249.2 | 49.9 | 24400 | 23 | 66 | 66 | 2" | 250 |
| ELG505/DD-ET | 35.3 | 11.3 | 27.0 | 9.5 | 207.6 | 41.4 | 35000 | 25 | 66 | 66 | 2" | 259 |
| ELG505/ED-ET | 39.2 | 12.5 | 29.4 | 10.3 | 244.7 | 48.7 | 32500 | 24 | 66 | 66 | 2" | 281 |
| الـ ELG505/FD-ET | 46.7 | 15.0 | 34.3 | 12.0 | 311.5 | 62.0 | 30500 | 24 | 66 | 66 | 2" | 303 |
| φ630مروحة | ||||||||||||
| ELG631/DD-ET | 12.1 | 3.9 | 9.3 | 3.3 | 71.2 | 15.0 | 10300 | 29 | 42 | 42 | 1.5" | 119 |
| ELG631/ED-ET | 14.2 | 4.6 | 10.7 | 3.8 | 89.0 | 18.8 | 9800 | 28 | 42 | 42 | 1.5" | 126 |
| ELG631/FD-ET | 16.0 | 5.2 | 11.7 | 4.1 | 106.8 | 22.5 | 9100 | 28 | 42 | 42 | 1.5" | 134 |
| ELG632/DD-ET | 24.2 | 7.8 | 18.5 | 6.5 | 142.4 | 28.9 | 20600 | 32 | 50 | 50 | 1.5" | 194 |
| ELG632/ED-ET | 28.5 | 9.2 | 21.4 | 7.5 | 178.0 | 36.1 | 19600 | 31 | 50 | 50 | 1.5" | 209 |
| ELG632/FD-ET | 32.0 | 10.3 | 23.5 | 8.3 | 213.6 | 43.3 | 18200 | 31 | 66 | 66 | 1.5" | 224 |
| ELG633/DD-ET | 36.3 | 11.7 | 27.8 | 9.8 | 213.6 | 42.8 | 30900 | 35 | 66 | 66 | 2" | 270 |
| ELG633/ED-ET | 42.7 | 13.7 | 32.0 | 11.2 | 267.0 | 53.4 | 29400 | 34 | 66 | 66 | 2" | 292 |
| ELG633/FD-ET | 48.1 | 15.4 | 35.2 | 12.4 | 320.4 | 64.1 | 27300 | 34 | 66 | 66 | 2" | 315 |
| ELG634/DD-ET | 48.4 | 15.5 | 37.0 | 13.0 | 284.8 | 56.6 | 41200 | 37 | 66 | 66 | 2" | 346 |
| ELG634/ED-ET | 57.0 | 18.3 | 42.7 | 15.0 | 356.0 | 70.8 | 39200 | 36 | 76 | 76 | 2" | 375 |
| ELG634/FD-ET | 64.1 | 20.5 | 47.0 | 16.5 | 427.2 | 84.9 | 36400 | 36 | 76 | 76 | 2" | 405 |
في الجدول، T1 هو درجة حرارة المدخل من محلول الايثيلين غليكول، T2 هو درجة حرارة الخروج، و Tr هو درجة حرارة الغرفة الباردة.
3.3 مسافة من النافذة 9.0 ملم
| النموذج |
غليكول 34% T1= -10°C,T2=-7°C Tr=0°C,RH85% |
غليكول 50% T1= -28°C,T2= -25°C Tr=-18°C,RH95% |
السطح |
أنبوب حجم |
تدفق الهواء | رمي من الجو | ربط الأنابيب | Wثمانية | ||||
| كابا كيو |
التدفق م3/ساعة |
كابا كيو |
التدفق م3/ساعة |
م2 | dm3 | م3/h | م | المدخل | منفذ | الصرف الصحي | كيلوغرام | |
| φ400مروحة | ||||||||||||
| الـ ELG401/CJ-ET | 2.4 | 0.8 | 2.0 | 0.7 | 12.2 | 4.1 | 3900 | 14 | 28 | 28 | 1" | 47 |
| ELG401/DJ-ET | 3.1 | 1.0 | 2.5 | 0.9 | 16.2 | 5.4 | 3650 | 14 | 28 | 28 | 1" | 50 |
| ELG402/CJ-ET | 4.9 | 1.6 | 4.1 | 1.5 | 24.4 | 7.5 | 7800 | 15 | 35 | 35 | 1.5" | 68 |
| ELG402/DJ-ET | 6.2 | 2.0 | 5.2 | 1.9 | 32.5 | 10.0 | 7300 | 15 | 35 | 35 | 1.5" | 73 |
| ELG403/CJ-ET | 7.3 | 2.4 | 6.2 | 2.2 | 36.5 | 11.0 | 11700 | 16 | 35 | 35 | 1.5" | 89 |
| ELG403/DJ-ET | 9.2 | 3.0 | 7.8 | 2.8 | 48.7 | 14.6 | 10950 | 16 | 35 | 35 | 1.5" | 97 |
| ELG404/CJ-ET | 9.7 | 3.1 | 8.3 | 2.9 | 48.7 | 14.5 | 15600 | 17 | 35 | 35 | 1.5" | 111 |
| ELG404/DJ-ET | 12.4 | 4.0 | 10.4 | 3.7 | 65.0 | 19.3 | 14600 | 17 | 42 | 42 | 1.5" | 120 |
| φ500مروحة | ||||||||||||
| ELG501/DJ-ET | 5.4 | 1.8 | 4.5 | 1.6 | 28.4 | 9.0 | 7380 | 20 | 35 | 35 | 1.5" | 89 |
| الـ ELG501/EJ-ET | 6.4 | 2.1 | 5.3 | 1.9 | 35.5 | 11.2 | 6800 | 19 | 35 | 35 | 1.5" | 93 |
| ELG501/FJ-ET | 7.2 | 2.3 | 6.0 | 2.1 | 42.6 | 13.5 | 6350 | 19 | 35 | 35 | 1.5" | 98 |
| ELG502/DJ-ET | 10.8 | 3.5 | 9.1 | 3.2 | 56.9 | 17.1 | 14760 | 22 | 42 | 42 | 1.5" | 124 |
| ELG502/EJ-ET | 12.8 | 4.1 | 10.7 | 3.8 | 71.1 | 21.3 | 13600 | 21 | 42 | 42 | 1.5" | 132 |
| ELG502/FJ-ET | 14.5 | 4.7 | 11.9 | 4.2 | 85.3 | 25.6 | 12700 | 21 | 50 | 50 | 1.5" | 141 |
| ELG503/DJ-ET | 16.2 | 5.2 | 13.6 | 4.8 | 85.3 | 25.2 | 22140 | 24 | 50 | 50 | 2" | 168 |
| ELG503/EJ-ET | 18.1 | 5.8 | 15.1 | 5.3 | 100.5 | 32.7 | 20400 | 23 | 50 | 50 | 2" | 180 |
| ELG503/FJ-ET | 21.7 | 7.0 | 17.9 | 6.3 | 127.9 | 37.8 | 19050 | 23 | 50 | 50 | 2" | 193 |
| ELG504/DJ-ET | 21.6 | 7.0 | 18.2 | 6.4 | 113.7 | 33.3 | 29520 | 25 | 50 | 50 | 2" | 212 |
| ELG504/EJ-ET | 24.1 | 7.8 | 20.1 | 7.0 | 134.0 | 39.2 | 27200 | 24 | 50 | 50 | 2" | 228 |
| ELG504/FJ-ET | 29.0 | 9.3 | 23.9 | 8.4 | 170.6 | 49.9 | 25400 | 24 | 66 | 66 | 2" | 245 |
| ELG505/DJ-ET | 27.0 | 8.7 | 22.7 | 8.0 | 142.1 | 41.4 | 36900 | 26 | 66 | 66 | 2" | 256 |
| القيود المحددة | 30.2 | 9.7 | 25.1 | 8.8 | 167.5 | 48.7 | 34000 | 25 | 66 | 66 | 2" | 276 |
| ELG505/FJ-ET | 36.2 | 11.6 | 29.8 | 10.5 | 213.2 | 62.0 | 31750 | 25 | 66 | 66 | 2" | 297 |
| φ630مروحة | ||||||||||||
| ELG631/DJ-ET | 9.3 | 3.0 | 7.8 | 2.8 | 48.7 | 15.0 | 10600 | 30 | 42 | 42 | 1.5" | 118 |
| ELG631/EJ-ET | 11.0 | 3.6 | 9.1 | 3.2 | 60.9 | 18.8 | 10000 | 29 | 42 | 42 | 1.5" | 125 |
| ELG631/FJ-ET | 12.4 | 4.0 | 10.2 | 3.6 | 73.1 | 22.5 | 9600 | 29 | 42 | 42 | 1.5" | 132 |
| ELG632/DJ-ET | 18.5 | 6.0 | 15.6 | 5.5 | 97.5 | 28.9 | 21200 | 33 | 50 | 50 | 1.5" | 192 |
| ELG632/EJ-ET | 21.9 | 7.0 | 18.3 | 6.5 | 121.8 | 36.1 | 20000 | 32 | 50 | 50 | 1.5" | 206 |
| ELG632/FJ-ET | 24.9 | 8.0 | 20.5 | 7.2 | 146.2 | 43.3 | 19200 | 32 | 66 | 66 | 1.5" | 220 |
| ELG633/DJ-ET | 27.8 | 9.0 | 23.4 | 8.2 | 146.2 | 42.8 | 31800 | 36 | 66 | 66 | 2" | 266 |
| ELG633/EJ-ET | 32.9 | 10.5 | 27.4 | 9.6 | 182.7 | 53.4 | 30000 | 35 | 66 | 66 | 2" | 282 |
| ELG633/FJ-ET | 37.3 | 12.0 | 30.7 | 10.8 | 219.3 | 64.1 | 28800 | 35 | 66 | 66 | 2" | 309 |
| ELG634/DJ-ET | 37.0 | 12.0 | 31.2 | 10.9 | 194.9 | 56.6 | 42400 | 38 | 66 | 66 | 2" | 340 |
| ELG634/EJ-ET | 43.8 | 14.0 | 36.5 | 12.8 | 243.6 | 70.8 | 40000 | 37 | 76 | 76 | 2" | 369 |
| ELG634/FJ-ET | 49.7 | 16.0 | 40.9 | 14.5 | 292.4 | 84.9 | 38400 | 37 | 76 | 76 | 2" | 397 |
في الجدول، T1 هو درجة حرارة المدخل من محلول الايثيلين غليكول، T2 هو درجة حرارة الخروج، و Tr هو درجة حرارة الغرفة الباردة.
4جدول المعلمات الكهربائية:
| النموذج | Fمحرك | إزالة الجليد الكهربائية | |||||
| الجهد ((V) | المدخلات ((W) | التيار ((أ)) | السرعة ((r/min) | الملف ((KW) | الصندوق ((KW) | إجمالي ((KW) | |
| ELG401/C* | 380-3 | 205 | 0.51 | 1380 | ثلاث مرات صفر6 | 1 × 0.6 | 2.4 |
| ELG401/D* | 380-3 | 205 | 0.51 | 1380 | 4×06 | 1 × 0.6 | 3.0 |
| ELG402/C* | 380-3 | 410 | 1.02 | 1380 | 3 × 1.1 | 1 × 1.1 | 4.4 |
| ELG402/D* | 380-3 | 410 | 1.02 | 1380 | أربعة أضعاف1 | 1 × 1.1 | 5.5 |
| ELG403/C* | 380-3 | 615 | 1.53 | 1380 | 3 × 1.6 | 1 × 1.6 | 6.4 |
| ELG403/D* | 380-3 | 615 | 1.53 | 1380 | أربعة أضعاف6 | 1 × 1.6 | 8.0 |
| ELG404/C* | 380-3 | 820 | 2.04 | 1380 | ثلاث مرات اثنان0 | 1 × 2.0 | 8.0 |
| ELG404/D* | 380-3 | 820 | 2.04 | 1380 | أربعة أضعاف0 | 1 × 2.0 | 10.0 |
| ELG501/D* | 380-3 | 500 | 0.95 | 1380 | 4×08 | 2 × 0.8 | 4.8 |
| ELG501/E* | 380-3 | 500 | 0.95 | 1380 | 6 × 0.8 | 2 × 0.8 | 6.4 |
| ELG501/F* | 380-3 | 500 | 0.95 | 1380 | 6 × 0.8 | 2 × 0.8 | 6.4 |
| ELG502/D* | 380-3 | 1000 | 1.9 | 1380 | أربعة أضعاف6 | 2 × 1.6 | 9.6 |
| ELG502/E* | 380-3 | 1000 | 1.9 | 1380 | 6 × 1.6 | 2 × 1.6 | 12.8 |
| ELG502/F* | 380-3 | 1000 | 1.9 | 1380 | 6 × 1.6 | 2 × 1.6 | 12.8 |
| ELG503/D* | 380-3 | 1500 | 2.85 | 1380 | أربعة أضعاف3 | 2 × 2.3 | 13.8 |
| ELG503/E* | 380-3 | 1500 | 2.85 | 1380 | 6 × 2.3 | 2 × 2.3 | 18.4 |
| ELG503/F* | 380-3 | 1500 | 2.85 | 1380 | 6 × 2.3 | 2 × 2.3 | 18.4 |
| ELG504/D* | 380-3 | 2000 | 3.8 | 1380 | أربعة × ثلاثة0 | 2 × 3.0 | 18.0 |
| ELG504/E* | 380-3 | 2000 | 3.8 | 1380 | 6 × 3.0 | 2 × 3.0 | 24.0 |
| ELG504/F* | 380-3 | 2000 | 3.8 | 1380 | 6 × 3.0 | 2 × 3.0 | 24.0 |
| ELG505/D* | 380-3 | 2500 | 4.75 | 1380 | أربعة × ثلاثة7 | 2 × 3.7 | 22.2 |
| ELG505/E* | 380-3 | 2500 | 4.75 | 1380 | 6 × 3.7 | 2 × 3.7 | 29.6 |
| ELG505/F* | 380-3 | 2500 | 4.75 | 1380 | 6 × 3.7 | 2 × 3.7 | 29.6 |
| ELG631/D* | 380-3 | 800 | 1.6 | 1320 | 6 × 1.1 | 2 × 1.1 | 8.8 |
| ELG631/E* | 380-3 | 800 | 1.6 | 1320 | 9 × 1.1 | 2 × 1.1 | 12.1 |
| ELG631/F* | 380-3 | 800 | 1.6 | 1320 | 9 × 1.1 | 2 × 1.1 | 12.1 |
| ELG632/D* | 380-3 | 1600 | 3.2 | 1320 | 6 × 2.0 | 2 × 2.0 | 16.0 |
| ELG632/E* | 380-3 | 1600 | 3.2 | 1320 | 9 × 2.0 | 2 × 2.0 | 22.0 |
| ELG632/F* | 380-3 | 1600 | 3.2 | 1320 | 9 × 2.0 | 2 × 2.0 | 22.0 |
| ELG633/D* | 380-3 | 2400 | 4.8 | 1320 | 6 × 3.0 | 2 × 3.0 | 24.0 |
| ELG633/E* | 380-3 | 2400 | 4.8 | 1320 | 9×3.0 | 2 × 3.0 | 33.0 |
| ELG633/F* | 380-3 | 2400 | 4.8 | 1320 | 9×3.0 | 2 × 3.0 | 33.0 |
| ELG634/D* | 380-3 | 3200 | 6.4 | 1320 | ستة × أربعة0 | 2×40 | 32.0 |
| ELG634/E* | 380-3 | 3200 | 6.4 | 1320 | 9×40 | 2×40 | 44.0 |
| ELG634/F* | 380-3 | 3200 | 6.4 | 1320 | 9×40 | 2×40 | 44.0 |
5كيفية اختيار جهاز التبخر الصحيح:
بشكل عام، اختر سعة البخار = سعة تبريد الغرفة الباردة * 1.15
1عندما تكون درجة حرارة الغرفة الباردة حوالي 0 درجة مئوية، حدد 4.5 ملم كمساحة للصفاف.
اختار المبخر=1.0*Q0
2عندما تكون درجة حرارة الغرفة الباردة حوالي -18 درجة مئوية، حدد 6 ملم كمساحة للصفاف.
اختار جهاز التبخير=1.1*Q0
3عندما تكون درجة حرارة الغرفة الباردة حوالي -25 درجة مئوية، حدد مساحة 9 ملم كمساحة للصفاف.
اختار جهاز التبخير=1.27*Q0
الملاحظات: نوع إزالة الجليد بالماء و نوع إزالة الجليد بالغاز الساخن اختياري أيضاً.
مواصفات مخصصة اترك لي رسالة للتفاصيل.
6هل تريد معرفة منتجات أخرى ذات صلة؟ - انقر على الصورة لمواصفات مفصلة
7كيف تضمنون الجودة؟
قسم مراقبة الجودة لدينا سوف يتأكد من كل خطوة
8هل أنت مصنع؟
نحن مصنع تأسست في عام 1995 ومن خلال 28 عاما وضعت،رحب بها من قبل جميع عملائنا. بسبب كل الدعم الخاص بك الآن نحن عائلة كبيرة من أكثر من 300 شخص،غطت 50000 متر مربع،ودعمكم مهم جداً لمواصلة حلمنا في تناول الطعام الطازج والصحي.
9هل تحضر المعرض؟
سنحضر كل عام معارض محلية وطنية وأجنبية، وسوف ندعم وكيلنا لحضور المعارض، مرحبا بكم للانضمام إلينا.
10لماذا اخترنا ؟
محترف: 28 عاماً تركز على شيء واحد: معدات التبريد
المواد التي نستخدمها كافية
شهادة: CE، ISO، وشهادة إنتاج معدات الضغط الخاصة
11-مشاريع مرجعية؟
12الأسئلة الشائعة
1السؤال: أين عنوان مصنعك؟
ج: نحن مصنع ويقع في معدات التبريد إنتاج قاعدة شينغجو، مقاطعة تشيجيانغ.
2س: ما هي حزمتك؟
ج: حزمتنا تتوافق مع الطلب المخصص لا تشمل الخشب الأصلي.
3س: ما هو MOQ الخاص بك؟
ج: المنتجات العادية يمكن أن تطلب من مجموعة واحدة.
4س: هل يمكنك تقديم عينة؟
ج: نعم،يمكننا أن نقدم عينة.والتكلفة والتسليم على حسابك.
5السؤال: لا أستطيع العثور على المنتجات في قائمتك؟
ج: من فضلك اتصل بي مباشرة
6س: كيف يمكنني تأكيد مصنعك؟
ج: لدينا وثيقة ثالثة تم التحقق منها من تقرير مكتب فيريتاس، يمكنك تحميلها في صفحة الشركة أو ترك لي رسالة للحصول عليها.
