مكان المنشأ:
الصين
اسم العلامة التجارية:
Kaideli
إصدار الشهادات:
CE,ISO9001-2008
رقم الموديل:
el

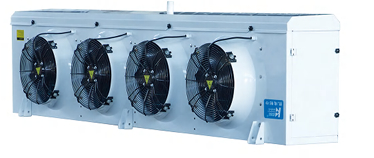

لمحة عامة عن المنتج
الغلاف: لوحة فولاذية معدنية عالية الجودة مزروعة بطلاء مسحوق (RA19006 الرمادي الفضي) ، مع مقاومة تآكل مرغوب فيها.كل من الصفائح الجانبية والصفيحة الخارجية للصحن المائي مصممة بتركيب مفصلوالتي هي مريحة للعمل؛
الصفحة الجانبية للمبادل الحراري مصنوعة من صفيحة الألومنيوم، والتي يمكن أن تحمي أنبوب النحاس بشكل فعال وتقلل من الوزن.
تصميم صناديق الصرف المزدوج: تم تصميم صناديق المياه الخارجية مع هيكل الحافة مع الزاوية ، مما يجعل الصرف المياه بسلاسة دون أي زاوية ميتة.تم تصميم طبق المياه الداخلي مع بنية المغسلة مصنوعة من لوحة الألومنيومويتم تصريف المياه المكثفة أو المياه المنصهرة مباشرة إلى منفذ تصريف لوحة المياه الخارجية من خلال لوحة المياه الداخلية.
تم تصميمه مع أنبوب الهواء عالي القوس الكبير الممتد بشكل عام ، وله خصائص تأثير توجيه الهواء الممتاز.
بالنسبة للمروحة التي يبلغ قطرها 500 أو أكثر ، هناك دعامات أرضية لسهولة التثبيت.
لفائف: أنابيب نحاسية φ15 مع ترتيب مربع،فارق درجة حرارة نقل الحرارة المنخفض،الاستهلاك المنخفض للغذاء الجاف وسرعة التجمد البطيئة للصفائح.
ورق الألومنيوم المموج المصنوع من ورق الألومنيوم الهيدروفيلي، مع المسافة بين الأوراق من 4.0mm، 6.0mm، 9.0mm و 12.0mm لتلبية متطلبات درجات الحرارة والرطوبة المختلفة.
مروحة: مروحة الدوار الخارجي عالية الطاقة، درجة حرارة التشغيل: -40 °C ~ 60 °C؛مواصفات المروحة: φ350, φ400, φ500 و φ630, سلسلة منتجات من مواصفات مختلفة، مما يمنح المستخدمين المزيد من الخيارات.
إزالة الجليد: يتم اعتماد إزالة الجليد الكهربائية بالطريقة القياسية، وتوزيع أنابيب التدفئة من الفولاذ المقاوم للصدأ في الزعانف الملفوفة والصفائح الداخلية للمياه،والتي يمكن أن تؤدي إلى تأثير إذابة مرغوب فيه؛ يمكن اعتماد إزالة الجليد بالبخار حسب رغبة العميل.
يتم استخدام مربع التقاطع المقاوم للماء IP65 وموصولات المقاوم للماء،مع مقاومة أفضل للماء؛المروحة وأنابيب التدفئة متصلة بشكل منفصل،والذي يمكن أن يؤدي إلى موثوقية عالية؛
يتم تجهيز منفذ جهاز التبريد الهوائي بصمام إبرة، والذي هو مريح للمستخدمين لاختبار الضغط.
يخضع لاختبار ضغط صارم عند ضغط 23بار.
يمكن تثبيت صمامات التوسع، وقطاع التسخين من أنبوب المروحة وغيرها من الأجزاء المسبقة وفقا لاحتياجات العميل.
متوافق مع R404A و R507A و R448A و R449A و R134a و R22 وغيرها من المبردات.
وصف الطراز
المكونات القياسية والخيارية
| مكون | التكوين | مكون | التكوين | ||
| الغلاف | لوحات الألومنيوم والمغنيسيوم المطلية بالمسحوق | × | إزالة الجليد | إزالة الجليد | ○ |
| صفيحة فولاذية مغلفة بالمسحوق | ○ | أنابيب التدفئة الكهربائية | ● | ||
| أوراق معدنية مغلفة بالمسحوق | ● | إزالة الجليد من الغاز الساخن (الدوامة والصينية) | ○ | ||
| لوحات الفولاذ المقاوم للصدأ | ○ | صمام التوسع | ○ | ||
| المحرك | محرك الدوار الخارجي Weiguang | ● | تسخين الصرف | ○ | |
| محرك الدوار الخارجي EBM | ○ | حرارة أنبوب المروحة | ○ | ||
| مروحة أنبوب الهواء | ○ | نوع السحب القسري | ○ | ||
| ورق الألومنيوم | ورق الألومنيوم العادي | ○ | |||
| أوراق الألومنيوم الهيدروفيلية (أوراق الألومنيوم الزرقاء) | ● | ||||
| ●:المكون القياسي ؛○:المكون الاختياري ؛×:غير متوفر | |||||
ورقة بيانات الأداء
| مسافة الزعانف 4.0 ملم | |||||||||||||
| النموذج | قدرة التبريد/R404A(KW) | السطح | أنبوب الحجم |
تدفق الهواء | رمي الهواء | أنابيب الارتباط ((ملم) | الوزن | ||||||
| Tc=0°C | Tc=10°C | متر مربع | dm3 | م3/h | م | سائل مدخل |
الغاز منفذ |
الصرف الصحي | كيلوغرام | ||||
| ΔΤ=8K | ΔΤ = 10K | ||||||||||||
| سلسلة 350 من المروحة | |||||||||||||
| EL351/BL-ET | 2.2 | 3.2 | 12.2 | 1.9 | 2100 | 8 | φ12 | φ22 | R1 | 39 | |||
| EL351/CL-ET | 2.9 | 4.3 | 18.2 | 2.9 | 1900 | 8 | φ12 | φ22 | R1 | 41 | |||
| EL352/BL-ET | 4.2 | 6.2 | 24.3 | 3.5 | 4200 | 10 | φ12 | φ22 | R1 | 54 | |||
| EL352/CL-ET | 5.8 | 8.5 | 36.5 | 5.3 | 3800 | 10 | φ12 | φ22 | R1 | 58 | |||
| EL353/BL-ET | 6.6 | 9.7 | 36.5 | 5.1 | 6300 | 11 | φ12 | φ22 | R1 | 69 | |||
| EL353/CL-ET | 8.8 | 12.9 | 54.7 | 7.7 | 5700 | 11 | φ12 | φ22 | R1 | 75 | |||
| EL354/BL-ET | 8.8 | 12.9 | 48.6 | 6.8 | 8400 | 12 | φ12 | φ22 | R1 | 84 | |||
| EL354/CL-ET | 11.7 | 17.2 | 72.9 | 10.1 | 7600 | 12 | φ16 | φ28 | R1 | 92 | |||
| سلسلة المروحة 400 | |||||||||||||
| EL401/CL-ET | 4.4 | 6.4 | 26.2 | 4.1 | 3700 | 12 | φ12 | φ22 | R1 | 49 | |||
| EL401/DL-ET | 5.3 | 7.8 | 35 | 5.4 | 3200 | 12 | φ12 | φ22 | R1 | 52 | |||
| EL402/CL-ET | 8.9 | 13.1 | 52.5 | 7.5 | 7400 | 13 | φ12 | φ22 | R1.5 | 72 | |||
| EL402/DL-ET | 10.5 | 15.4 | 70 | 10 | 6400 | 13 | φ16 | φ22 | R1.5 | 78 | |||
| EL403/CL-ET | 13.4 | 19.7 | 78.7 | 11 | 11100 | 14 | φ16 | φ28 | R1.5 | 95 | |||
| EL403/DL-ET | 15.7 | 23.1 | 105 | 14.6 | 9600 | 14 | φ16 | φ28 | R1.5 | 104 | |||
| EL404/CL-ET | 17.8 | 26.2 | 105 | 14.5 | 14800 | 15 | φ16 | φ35 | R1.5 | 118 | |||
| EL404/DL-ET | 21 | 30.9 | 140 | 19.3 | 12800 | 15 | φ16 | φ35 | R1.5 | 130 | |||
| سلسلة المروحة 500 | |||||||||||||
| EL501/DL-ET | 9.8 | 14.4 | 61.2 | 9 | 6800 | 18 | φ16 | φ22 | R1.5 | 93 | |||
| EL501/EL-ET | 11.4 | 16.8 | 76.5 | 11.2 | 6350 | 17 | φ16 | φ28 | R1.5 | 99 | |||
| EL501/FL-ET | 12.9 | 19 | 91.9 | 13.5 | 5500 | 17 | φ16 | φ28 | R1.5 | 104 | |||
| EL502/DL-ET | 19.6 | 28.8 | 122.5 | 17.1 | 13600 | 20 | φ22 | φ35 | R1.5 | 132 | |||
| EL502/EL-ET | 22.9 | 33.7 | 153.1 | 21.3 | 12700 | 19 | φ22 | φ35 | R1.5 | 143 | |||
| EL502/FL-ET | 25.7 | 37.8 | 183.7 | 25.6 | 11000 | 19 | φ22 | φ42 | R1.5 | 153 | |||
| EL503/DL-ET | 29.3 | 43 | 183.7 | 25.2 | 20400 | 22 | φ22 | φ42 | R2 | 180 | |||
| EL503/EL-ET | 34.4 | 50.6 | 229.6 | 31.5 | 19050 | 21 | φ22 | φ42 | R2 | 196 | |||
| EL503/FL-ET | 38.5 | 56.6 | 275.6 | 37.8 | 16500 | 21 | φ22 | φ42 | R2 | 212 | |||
| EL504/DL-ET | 39.2 | 57.6 | 244.9 | 33.3 | 27200 | 23 | φ22 | φ42 | R2 | 228 | |||
| EL504/EL-ET | 43.3 | 63.6 | 288.7 | 39.2 | 25400 | 22 | φ22 | φ42 | R2 | 249 | |||
| EL504/FL-ET | 51.4 | 75.6 | 367.4 | 49.9 | 22000 | 22 | φ28 | φ54 | R2 | 270 | |||
| EL505/DL-ET | 49 | 72 | 306.2 | 41.4 | 34000 | 24 | φ28 | φ54 | R2 | 276 | |||
| EL505/EL-ET | 54.1 | 79.5 | 360.9 | 48.7 | 31750 | 23 | φ28 | φ54 | R2 | 302 | |||
| EL505/FL-ET | 64.3 | 94.5 | 459.3 | 62 | 27500 | 23 | φ28 | φ54 | R2 | 328 | |||
| سلسلة المروحة 630 | |||||||||||||
| EL631/DL-ET | 15.8 | 23.2 | 105 | 15 | 10000 | 28 | φ16 | φ28 | R1.5 | 125 | |||
| EL631/EL-ET | 18.3 | 26.9 | 131.2 | 18.8 | 9600 | 27 | φ16 | φ28 | R1.5 | 134 | |||
| EL631/FL-ET | 20.4 | 30 | 157.5 | 22.5 | 9100 | 27 | φ22 | φ35 | R1.5 | 143 | |||
| EL632/DL-ET | 31.5 | 46.3 | 210 | 28.9 | 20000 | 31 | φ22 | φ42 | R1.5 | 206 | |||
| EL632/EL-ET | 36.7 | 53.5 | 262.4 | 36.1 | 19200 | 30 | φ22 | φ42 | R1.5 | 224 | |||
| EL632/FL-ET | 40.9 | 60.1 | 314.9 | 43.3 | 18200 | 30 | φ22 | φ42 | R1.5 | 242 | |||
| EL633/DL-ET | 47.2 | 69.4 | 314.9 | 42.8 | 30000 | 34 | φ22 | φ42 | R2 | 288 | |||
| EL633/EL-ET | 55.1 | 81 | 393.7 | 53.4 | 28800 | 33 | φ28 | φ54 | R2 | 314 | |||
| EL633/FL-ET | 61.4 | 90.3 | 472.4 | 64.1 | 27300 | 33 | φ28 | φ54 | R2 | 341 | |||
| EL634/DL-ET | 63 | 92.6 | 419.9 | 56.6 | 40000 | 36 | φ28 | φ54 | R2 | 369 | |||
| EL634/EL-ET | 73.5 | 108 | 524.9 | 70.8 | 38400 | 35 | φ28 | φ54 | R2 | 405 | |||
| EL634/FL-ET | 81.9 | 120.3 | 629.9 | 84.9 | 36400 | 35 | φ35 | φ54 | R2 | 440 | |||
| 1) Tc في الجدول هو درجة حرارة الغرفة الباردة؛ ΔΤ هو فرق درجة حرارة نقل الحرارة، أي الفرق بين درجة حرارة الغرفة الباردة ودرجة حرارة التبخر. 2) رمي الهواء هو 0.5m / s في درجة حرارة البيئة. 3) بالنسبة لقدرة التبريد في ظروف العمل الأخرى، راجع معامل التصحيح. |
|||||||||||||
| مسافة الزعانف 6.0 ملم | |||||||||||||
| النموذج | قدرة التبريد/R404A(KW) | السطح | أنبوب الحجم |
تدفق الهواء | رمي الهواء | أنابيب الارتباط ((ملم) | الوزن | ||||||
| Tc=0°C | Tc=-18°C | متر مربع | dm3 | م3/h | م | سائل مدخل |
الغاز منفذ |
الصرف الصحي | كيلوغرام | ||||
| ΔΤ=8K | ΔΤ=7K | ||||||||||||
| سلسلة 350 من المروحة | |||||||||||||
| EL351/BD-ET | 1.8 | 1.4 | 8.2 | 1.9 | 2150 | 9 | φ12 | φ22 | R1 | 38 | |||
| EL351/CD-ET | 2.4 | 1.9 | 12.4 | 2.9 | 1950 | 9 | φ12 | φ22 | R1 | 40 | |||
| EL352/BD-ET | 3.6 | 2.9 | 16.5 | 3.5 | 4300 | 11 | φ12 | φ22 | R1 | 52 | |||
| EL352/CD-ET | 4.7 | 3.7 | 24.7 | 5.3 | 3900 | 11 | φ12 | φ22 | R1 | 56 | |||
| EL353/BD-ET | 5.4 | 4.3 | 24.7 | 5.1 | 6450 | 12 | φ12 | φ22 | R1 | 67 | |||
| EL353/CD-ET | 7 | 5.6 | 37.1 | 7.7 | 5850 | 12 | φ12 | φ22 | R1 | 72 | |||
| EL354/BD-ET | 7.3 | 5.8 | 33 | 6.8 | 8600 | 13 | φ12 | φ22 | R1 | 81 | |||
| EL354/CD-ET | 9.4 | 7.5 | 49.4 | 10.1 | 7800 | 13 | φ16 | φ28 | R1 | 88 | |||
| سلسلة المروحة 400 | |||||||||||||
| EL401/CD-ET | 3.3 | 2.6 | 17.8 | 4.1 | 3800 | 13 | φ12 | φ22 | R1 | 47 | |||
| EL401/DD-ET | 4 | 3.2 | 23.7 | 5.4 | 3450 | 13 | φ12 | φ22 | R1 | 50 | |||
| EL402/CD-ET | 6.7 | 5.3 | 35.6 | 7.5 | 7600 | 14 | φ12 | φ22 | R1.5 | 69 | |||
| EL402/DD-ET | 8.1 | 6.5 | 47.5 | 10 | 6900 | 14 | φ16 | φ22 | R1.5 | 74 | |||
| EL403/CD-ET | 10.1 | 8 | 53.4 | 11 | 11400 | 15 | φ16 | φ28 | R1.5 | 90 | |||
| EL403/DD-ET | 12.2 | 9.7 | 71.2 | 14.6 | 10350 | 15 | φ16 | φ28 | R1.5 | 98 | |||
| EL404/CD-ET | 13.5 | 10.8 | 71.2 | 14.5 | 15200 | 16 | φ16 | φ35 | R1.5 | 112 | |||
| EL404/DD-ET | 16.1 | 12.9 | 94.9 | 19.3 | 13800 | 16 | φ16 | φ35 | R1.5 | 122 | |||
| سلسلة المروحة 500 | |||||||||||||
| EL501/DD-ET | 8.3 | 6.6 | 41.5 | 9 | 7000 | 19 | φ16 | φ22 | R1.5 | 90 | |||
| المواد الكيميائية المستخدمة | 9.8 | 7.8 | 51.9 | 11.2 | 6500 | 18 | φ16 | φ28 | R1.5 | 94 | |||
| EL501/FD-ET | 11.2 | 9 | 62.3 | 13.5 | 6100 | 18 | φ16 | φ28 | R1.5 | 99 | |||
| EL502/DD-ET | 16.6 | 13.3 | 83.1 | 17.1 | 14000 | 21 | φ22 | φ35 | R1.5 | 126 | |||
| المواد الكيميائية المستخدمة | 19.7 | 15.8 | 103.8 | 21.3 | 13000 | 20 | φ22 | φ35 | R1.5 | 134 | |||
| EL502/FD-ET | 22.4 | 17.9 | 124.6 | 25.6 | 12200 | 20 | φ22 | φ42 | R1.5 | 143 | |||
| EL503/DD-ET | 24.9 | 19.9 | 124.6 | 25.2 | 21000 | 23 | φ22 | φ42 | R2 | 170 | |||
| EL503/ED-ET | 29.5 | 23.6 | 155.7 | 31.5 | 19500 | 22 | φ22 | φ42 | R2 | 183 | |||
| المواد المستخدمة: | 33.6 | 26.9 | 186.9 | 37.8 | 18300 | 22 | φ22 | φ42 | R2 | 196 | |||
| EL504/DD-ET | 33.2 | 26.6 | 166.1 | 33.3 | 28000 | 24 | φ22 | φ42 | R2 | 215 | |||
| EL504/ED-ET | 37.2 | 29.8 | 195.8 | 39.2 | 26000 | 23 | φ22 | φ42 | R2 | 232 | |||
| EL504/FD-ET | 44.8 | 35.8 | 249.2 | 49.9 | 24400 | 23 | φ28 | φ54 | R2 | 250 | |||
| EL505/DD-ET | 41.5 | 33.2 | 207.6 | 41.4 | 35000 | 25 | φ28 | φ54 | R2 | 259 | |||
| EL505/ED-ET | 46.5 | 37.2 | 244.7 | 48.7 | 32500 | 24 | φ28 | φ54 | R2 | 281 | |||
| EL505/FD-ET | 56.1 | 44.9 | 311.5 | 62 | 30500 | 24 | φ28 | φ54 | R2 | 303 | |||
| سلسلة المروحة 630 | |||||||||||||
| EL631/DD-ET | 13.5 | 10.8 | 71.2 | 15 | 10300 | 29 | φ16 | φ28 | R1.5 | 119 | |||
| EL631/ED-ET | 16 | 12.8 | 89 | 18.8 | 9800 | 28 | φ16 | φ28 | R1.5 | 126 | |||
| EL631/FD-ET | 18.2 | 14.5 | 106.8 | 22.5 | 9100 | 28 | φ22 | φ35 | R1.5 | 134 | |||
| EL632/DD-ET | 27.1 | 21.7 | 142.4 | 28.9 | 20600 | 32 | φ22 | φ42 | R1.5 | 194 | |||
| EL632/ED-ET | 32 | 25.6 | 178 | 36.1 | 19600 | 31 | φ22 | φ42 | R1.5 | 209 | |||
| EL632/FD-ET | 36.3 | 29 | 213.6 | 43.3 | 18200 | 31 | φ22 | φ42 | R1.5 | 224 | |||
| EL633/DD-ET | 40.5 | 32.4 | 213.6 | 42.8 | 30900 | 35 | φ22 | φ42 | R2 | 270 | |||
| EL633/ED-ET | 48.1 | 38.5 | 267 | 53.4 | 29400 | 34 | φ28 | φ54 | R2 | 292 | |||
| EL633/FD-ET | 54.5 | 43.6 | 320.4 | 64.1 | 27300 | 34 | φ28 | φ54 | R2 | 315 | |||
| EL634/DD-ET | 54.1 | 43.3 | 284.8 | 56.6 | 41200 | 37 | φ28 | φ54 | R2 | 346 | |||
| EL634/ED-ET | 64.1 | 51.3 | 356 | 70.8 | 39200 | 36 | φ28 | φ54 | R2 | 375 | |||
| EL634/FD-ET | 72.6 | 58.1 | 427.2 | 84.9 | 36400 | 36 | φ35 | φ54 | R2 | 405 | |||
| 1) Tc في الجدول هو درجة حرارة الغرفة الباردة؛ ΔΤ هو فرق درجة حرارة نقل الحرارة، أي الفرق بين درجة حرارة الغرفة الباردة ودرجة حرارة التبخر. 2) رمي الهواء هو 0.5m / s في درجة حرارة البيئة. 3) بالنسبة لقدرة التبريد في ظروف العمل الأخرى، راجع معامل التصحيح. |
|||||||||||||
| مسافة الزعانف 9.0 ملم | |||||||||||||
| النموذج | قدرة التبريد/R404A ((KW) | السطح | أنبوب الحجم |
تدفق الهواء | رمي الهواء | أنابيب الارتباط ((ملم) | الوزن | ||||||
| Tc=0°C | Tc=-18°C | Tc=-25°C | متر مربع | dm3 | م3/h | م | سائل مدخل |
الغاز منفذ |
الصرف الصحي | كيلوغرام | |||
| ΔΤ=8K | ΔΤ=7K | ΔΤ=6ك | |||||||||||
| سلسلة 350 من المروحة | |||||||||||||
| EL351/BJ-ET | 1.4 | 1.1 | 0.9 | 5.6 | 1.9 | 2250 | 10 | φ12 | φ22 | R1 | 38 | ||
| EL351/CJ-ET | 2 | 1.6 | 1.3 | 8.5 | 2.9 | 2050 | 10 | φ12 | φ22 | R1 | 40 | ||
| EL352/BJ-ET | 2.8 | 2.2 | 1.8 | 11.3 | 3.5 | 4500 | 12 | φ12 | φ22 | R1 | 52 | ||
| EL352/CJ-ET | 3.9 | 3.1 | 2.6 | 16.9 | 5.3 | 4100 | 12 | φ12 | φ22 | R1 | 55 | ||
| EL353/BJ-ET | 4.2 | 3.4 | 2.8 | 16.9 | 5.1 | 6750 | 13 | φ12 | φ22 | R1 | 66 | ||
| EL353/CJ-ET | 5.8 | 4.6 | 3.8 | 25.4 | 7.7 | 6150 | 13 | φ12 | φ22 | R1 | 71 | ||
| EL354/BJ-ET | 5.7 | 4.6 | 3.7 | 22.6 | 6.8 | 9000 | 14 | φ12 | φ22 | R1 | 80 | ||
| EL354/CJ-ET | 7.8 | 6.2 | 5.1 | 33.8 | 10.1 | 8200 | 14 | φ16 | φ28 | R1 | 87 | ||
| سلسلة المروحة 400 | |||||||||||||
| EL401/CJ-ET | 2.6 | 2.1 | 1.7 | 12.2 | 4.1 | 3900 | 14 | φ12 | φ22 | R1 | 47 | ||
| EL401/DJ-ET | 3.2 | 2.5 | 2.1 | 16.2 | 5.4 | 3650 | 14 | φ12 | φ22 | R1 | 50 | ||
| EL402/CJ-ET | 5.1 | 4.1 | 3.4 | 24.4 | 7.5 | 7800 | 15 | φ12 | φ22 | R1.5 | 68 | ||
| EL402/DJ-ET | 6.5 | 5.2 | 4.3 | 32.5 | 10 | 7300 | 15 | φ16 | φ22 | R1.5 | 73 | ||
| EL403/CJ-ET | 7.7 | 6.2 | 5.1 | 36.5 | 11 | 11700 | 16 | φ16 | φ28 | R1.5 | 89 | ||
| EL403/DJ-ET | 9.7 | 7.8 | 6.4 | 48.7 | 14.6 | 10950 | 16 | φ16 | φ28 | R1.5 | 97 | ||
| EL404/CJ-ET | 10.2 | 8.2 | 6.7 | 48.7 | 14.5 | 15600 | 17 | φ16 | φ35 | R1.5 | 111 | ||
| EL404/DJ-ET | 13 | 10.4 | 8.6 | 65 | 19.3 | 14600 | 17 | φ16 | φ35 | R1.5 | 120 | ||
| سلسلة المروحة 500 | |||||||||||||
| EL501/DJ-ET | 7.1 | 5.7 | 4.7 | 28.4 | 9 | 7380 | 20 | φ16 | φ22 | R1.5 | 89 | ||
| EL501/EJ-ET | 8.5 | 6.8 | 5.6 | 35.5 | 11.2 | 6800 | 19 | φ16 | φ28 | R1.5 | 93 | ||
| EL501/FJ-ET | 9.8 | 7.8 | 6.5 | 42.6 | 13.5 | 6350 | 19 | φ16 | φ28 | R1.5 | 98 | ||
| EL502/DJ-ET | 14.2 | 11.3 | 9.4 | 56.9 | 17.1 | 14760 | 22 | φ22 | φ35 | R1.5 | 124 | ||
| EL502/EJ-ET | 17 | 13.6 | 11.2 | 71.1 | 21.3 | 13600 | 21 | φ22 | φ35 | R1.5 | 132 | ||
| EL502/FJ-ET | 19.6 | 15.7 | 12.9 | 85.3 | 25.6 | 12700 | 21 | φ22 | φ42 | R1.5 | 141 | ||
| EL503/DJ-ET | 21.3 | 17 | 14 | 85.3 | 25.2 | 22140 | 24 | φ22 | φ42 | R2 | 168 | ||
| EL503/EJ-ET | 25.6 | 20.5 | 16.9 | 106.6 | 31.5 | 20400 | 23 | φ22 | φ42 | R2 | 180 | ||
| EL503/FJ-ET | 29.4 | 23.5 | 19.4 | 127.9 | 37.8 | 19050 | 23 | φ22 | φ42 | R2 | 193 | ||
| EL504/DJ-ET | 28.4 | 22.7 | 18.7 | 113.7 | 33.3 | 29520 | 25 | φ22 | φ42 | R2 | 212 | ||
| EL504/EJ-ET | 32.2 | 25.7 | 21.2 | 134 | 39.2 | 27200 | 24 | φ22 | φ42 | R2 | 228 | ||
| EL504/FJ-ET | 39.2 | 31.3 | 25.9 | 170.6 | 49.9 | 25400 | 24 | φ28 | φ54 | R2 | 245 | ||
| EL505/DJ-ET | 35.5 | 28.4 | 23.4 | 142.1 | 41.4 | 36900 | 26 | φ28 | φ54 | R2 | 256 | ||
| EL505/EJ-ET | 40.2 | 32.1 | 26.5 | 167.5 | 48.7 | 34000 | 25 | φ28 | φ54 | R2 | 276 | ||
| EL505/FJ-ET | 49 | 39.2 | 32.3 | 213.2 | 62 | 31750 | 25 | φ28 | φ54 | R2 | 297 | ||
| سلسلة المروحة 630 | |||||||||||||
| EL631/DJ-ET | 11.2 | 9 | 7.4 | 48.7 | 15 | 10600 | 30 | φ16 | φ28 | R1.5 | 118 | ||
| EL631/EJ-ET | 13.1 | 10.5 | 8.6 | 60.9 | 18.8 | 10000 | 29 | φ16 | φ28 | R1.5 | 125 | ||
| EL631/FJ-ET | 14.6 | 11.7 | 9.6 | 73.1 | 22.5 | 9600 | 29 | φ22 | φ35 | R1.5 | 132 | ||
| EL632/DJ-ET | 22.4 | 17.9 | 14.8 | 97.5 | 28.9 | 21200 | 33 | φ22 | φ42 | R1.5 | 192 | ||
| EL632/EJ-ET | 26.2 | 21 | 17.3 | 121.8 | 36.1 | 20000 | 32 | φ22 | φ42 | R1.5 | 206 | ||
| EL632/FJ-ET | 29.2 | 23.3 | 19.3 | 146.2 | 43.3 | 19200 | 32 | φ22 | φ42 | R1.5 | 220 | ||
| EL633/DJ-ET | 33.6 | 26.9 | 22.2 | 146.2 | 42.8 | 31800 | 36 | φ22 | φ42 | R2 | 266 | ||
| EL633/EJ-ET | 39.3 | 31.4 | 25.9 | 182.7 | 53.4 | 30000 | 35 | φ28 | φ54 | R2 | 282 | ||
| EL633/FJ-ET | 43.8 | 35 | 28.9 | 219.3 | 64.1 | 28800 | 35 | φ28 | φ54 | R2 | 309 | ||
| EL634/DJ-ET | 44.8 | 35.8 | 29.5 | 194.9 | 56.6 | 42400 | 38 | φ28 | φ54 | R2 | 340 | ||
| EL634/EJ-ET | 52.3 | 41.8 | 34.5 | 243.6 | 70.8 | 40000 | 37 | φ28 | φ54 | R2 | 369 | ||
| EL634/FJ-ET | 58.5 | 46.8 | 38.6 | 292.4 | 84.9 | 38400 | 37 | φ35 | φ54 | R2 | 397 | ||
| 1) Tc في الجدول هو درجة حرارة الغرفة الباردة؛ ΔΤ هو فرق درجة حرارة نقل الحرارة، أي الفرق بين درجة حرارة الغرفة الباردة ودرجة حرارة التبخر. 2) رمي الهواء هو 0.5m / s في درجة حرارة البيئة. 3) بالنسبة لقدرة التبريد في ظروف العمل الأخرى، راجع معامل التصحيح. |
|||||||||||||
| مسافة الزعانف 12.0 ملم | |||||||||||||
| النموذج | قدرة التبريد/R404A ((KW) | السطح | أنبوب الحجم |
تدفق الهواء | رمي الهواء | أنابيب الارتباط ((ملم) | الوزن | ||||||
| Tc=0°C | Tc=-25°C | Tc=-35°C | متر مربع | dm3 | م3/h | م | سائل مدخل |
الغاز منفذ |
الصرف الصحي | كيلوغرام | |||
| ΔΤ=8K | ΔΤ=6K | ΔΤ=6ك | |||||||||||
| سلسلة المروحة 400 | |||||||||||||
| EL401/DK-ET | 2.9 | 1.9 | 1.9 | 12.5 | 5.4 | 3800 | 15 | φ12 | φ22 | R1 | 50 | ||
| EL402/DK-ET | 5.8 | 3.8 | 3.8 | 25 | 10 | 7600 | 16 | φ16 | φ22 | R1.5 | 74 | ||
| EL403/DK-ET | 8.6 | 5.7 | 5.6 | 37.5 | 14.6 | 11400 | 17 | φ16 | φ28 | R1.5 | 97 | ||
| EL404/DK-ET | 11.5 | 7.6 | 7.5 | 50 | 19.3 | 15200 | 18 | φ16 | φ35 | R1.5 | 121 | ||
| سلسلة المروحة 500 | |||||||||||||
| EL501/EK-ET | 7.4 | 4.9 | 4.8 | 27.3 | 11.2 | 7000 | 20 | φ16 | φ28 | R1.5 | 94 | ||
| EL501/FK-ET | 8.5 | 5.6 | 5.5 | 32.8 | 13.5 | 6500 | 20 | φ16 | φ28 | R1.5 | 98 | ||
| EL502/EK-ET | 14.8 | 9.8 | 9.6 | 54.7 | 21.3 | 14000 | 22 | φ22 | φ35 | R1.5 | 134 | ||
| EL502/FK-ET | 17.1 | 11.3 | 11.1 | 65.6 | 25.6 | 13000 | 22 | φ22 | φ42 | R1.5 | 142 | ||
| EL503/EK-ET | 22.1 | 14.6 | 14.3 | 82 | 31.5 | 21000 | 24 | φ22 | φ42 | R2 | 182 | ||
| EL503/FK-ET | 25.5 | 16.8 | 16.5 | 98.4 | 37.8 | 19500 | 24 | φ22 | φ42 | R2 | 195 | ||
| EL504/EK-ET | 27.8 | 18.3 | 18 | 103.1 | 39.2 | 28000 | 25 | φ22 | φ42 | R2 | 231 | ||
| EL504/FK-ET | 34.1 | 22.5 | 22.1 | 131.2 | 49.9 | 26000 | 25 | φ28 | φ54 | R2 | 248 | ||
| EL505/EK-ET | 34.8 | 23 | 22.6 | 128.9 | 48.7 | 35000 | 26 | φ28 | φ54 | R2 | 279 | ||
| EL505/FK-ET | 42.6 | 28.1 | 27.7 | 164.1 | 62 | 32500 | 26 | φ28 | φ54 | R2 | 301 | ||
| سلسلة المروحة 630 | |||||||||||||
| EL631/EK-ET | 10.8 | 7.1 | 7 | 46.9 | 18.8 | 10300 | 30 | φ16 | φ28 | R1.5 | 126 | ||
| EL631/FK-ET | 12.3 | 8.1 | 8 | 56.2 | 22.5 | 9800 | 30 | φ22 | φ35 | R1.5 | 133 | ||
| EL632/EK-ET | 21.6 | 14.3 | 14 | 93.7 | 36.1 | 20600 | 33 | φ22 | φ42 | R1.5 | 208 | ||
| EL632/FK-ET | 24.7 | 16.3 | 16 | 112.5 | 43.3 | 19600 | 33 | φ22 | φ42 | R1.5 | 223 | ||
| EL633/EK-ET | 32.3 | 21.3 | 21 | 140.6 | 53.4 | 30900 | 36 | φ28 | φ54 | R2 | 291 | ||
| EL633/FK-ET | 37.1 | 24.5 | 24.1 | 168.7 | 64.1 | 29400 | 36 | φ28 | φ54 | R2 | 313 | ||
| EL634/EK-ET | 43.1 | 28.4 | 28 | 187.5 | 70.8 | 41200 | 38 | φ28 | φ54 | R2 | 373 | ||
| EL634/FK-ET | 49.5 | 32.7 | 32.1 | 225 | 84.9 | 39200 | 38 | φ35 | φ54 | R2 | 402 | ||
| 1) Tc في الجدول هو درجة حرارة الغرفة الباردة؛ ΔΤ هو فرق درجة حرارة نقل الحرارة، أي الفرق بين درجة حرارة الغرفة الباردة ودرجة حرارة التبخر. 2) رمي الهواء هو 0.5m / s في درجة حرارة البيئة. 3) بالنسبة لقدرة التبريد في ظروف العمل الأخرى، راجع معامل التصحيح. |
|||||||||||||
المعلمات الكهربائية
| النموذج | محرك المروحة | إزالة الجليد بالدفء الكهربائي | |||||
| الجهد(V) | القوة(W) | التيار الحالي(أ) | سرعة الدوران(r/min) | كوب(KW) | لوحة المياه(KW) | الطاقة الكلية(KW) | |
| EL351* | 380-3 | 129 | 0.4 | 1400 | 2 × 0.5 | 1 × 0.5 | 1.5 |
| EL352* | 380-3 | 258 | 0.8 | 1400 | 2 × 0.9 | 1 × 0.9 | 2.7 |
| EL353* | 380-3 | 387 | 1.2 | 1400 | 2 × 1.3 | 1 × 1.3 | 3.9 |
| EL354* | 380-3 | 516 | 1.6 | 1400 | 2 × 1.7 | 1 × 1.7 | 5.1 |
| EL401/C* | 380-3 | 205 | 0.51 | 1380 | ثلاث مرات صفر6 | 1 × 0.6 | 2.4 |
| EL401/D* | 380-3 | 205 | 0.51 | 1380 | 4×06 | 1 × 0.6 | 3 |
| EL402/C* | 380-3 | 410 | 1.02 | 1380 | 3 × 1.1 | 1 × 1.1 | 4.4 |
| EL402/D* | 380-3 | 410 | 1.02 | 1380 | أربعة أضعاف1 | 1 × 1.1 | 5.5 |
| EL403/C* | 380-3 | 615 | 1.53 | 1380 | 3 × 1.6 | 1 × 1.6 | 6.4 |
| EL403/D* | 380-3 | 615 | 1.53 | 1380 | أربعة أضعاف6 | 1 × 1.6 | 8 |
| EL404/C* | 380-3 | 820 | 2.04 | 1380 | ثلاث مرات اثنان0 | 1 × 2.0 | 8 |
| EL404/D* | 380-3 | 820 | 2.04 | 1380 | أربعة أضعاف0 | 1 × 2.0 | 10 |
| EL501/D* | 380-3 | 500 | 0.95 | 1380 | 4×08 | 2 × 0.8 | 4.8 |
| EL501/E* | 380-3 | 500 | 0.95 | 1380 | 6 × 0.8 | 2 × 0.8 | 6.4 |
| EL501/F* | 380-3 | 500 | 0.95 | 1380 | 6 × 0.8 | 2 × 0.8 | 6.4 |
| EL502/D* | 380-3 | 1000 | 1.9 | 1380 | أربعة أضعاف6 | 2 × 1.6 | 9.6 |
| EL502/E* | 380-3 | 1000 | 1.9 | 1380 | 6 × 1.6 | 2 × 1.6 | 12.8 |
| EL502/F* | 380-3 | 1000 | 1.9 | 1380 | 6 × 1.6 | 2 × 1.6 | 12.8 |
| EL503/D* | 380-3 | 1500 | 2.85 | 1380 | أربعة أضعاف3 | 2 × 2.3 | 13.8 |
| EL503/E* | 380-3 | 1500 | 2.85 | 1380 | 6 × 2.3 | 2 × 2.3 | 18.4 |
| EL503/F* | 380-3 | 1500 | 2.85 | 1380 | 6 × 2.3 | 2 × 2.3 | 18.4 |
| EL504/D* | 380-3 | 2000 | 3.8 | 1380 | أربعة × ثلاثة0 | 2×30 | 18 |
| EL504/E* | 380-3 | 2000 | 3.8 | 1380 | 6 × 3.0 | 2×30 | 24 |
| EL504/F* | 380-3 | 2000 | 3.8 | 1380 | 6 × 3.0 | 2×30 | 24 |
| EL505/D* | 380-3 | 2500 | 4.75 | 1380 | 6 × 3.0 | 2×30 | 24 |
| EL505/E* | 380-3 | 2500 | 4.75 | 1380 | ثمانية × ثلاثة0 | 2×30 | 30 |
| EL505/F* | 380-3 | 2500 | 4.75 | 1380 | ثمانية × ثلاثة0 | 2×30 | 30 |
| EL631/D* | 380-3 | 800 | 1.6 | 1320 | 6 × 1.1 | 2 × 1.1 | 8.8 |
| EL631/E* | 380-3 | 800 | 1.6 | 1320 | 9 × 1.1 | 2 × 1.1 | 12.1 |
| EL631/F* | 380-3 | 800 | 1.6 | 1320 | 9 × 1.1 | 2 × 1.1 | 12.1 |
| EL632/D* | 380-3 | 1600 | 3.2 | 1320 | 6 × 2.0 | 2 × 2.0 | 16 |
| EL632/E* | 380-3 | 1600 | 3.2 | 1320 | 9 × 2.0 | 2 × 2.0 | 22 |
| EL632/F* | 380-3 | 1600 | 3.2 | 1320 | 9 × 2.0 | 2 × 2.0 | 22 |
| EL633/D* | 380-3 | 2400 | 4.8 | 1320 | 6 × 3.0 | 2×30 | 24 |
| EL633/E* | 380-3 | 2400 | 4.8 | 1320 | 9×3.0 | 2×30 | 33 |
| EL633/F* | 380-3 | 2400 | 4.8 | 1320 | 9×3.0 | 2×30 | 33 |
| EL634/D* | 380-3 | 3200 | 6.4 | 1320 | ثمانية × ثلاثة0 | 2×30 | 30 |
| EL634/E* | 380-3 | 3200 | 6.4 | 1320 | 11 × 3.0 | 2×30 | 39 |
| EL634/F* | 380-3 | 3200 | 6.4 | 1320 | 11 × 3.0 | 2×30 | 39 |
هل تشارك في المعرض؟
سنحضر كل عام معارض محلية وطنية وأجنبية، وسوف ندعم وكيلنا لحضور المعارض، مرحبا بكم للانضمام إلينا.
لماذا اخترنا
محترف: 28 عاماً تركز على شيء واحد: معدات التبريد
المواد التي نستخدمها كافية
شهادة: CE، ISO، وشهادة إنتاج معدات الضغط الخاصة
مرجع المشاريع؟
الأسئلة الشائعة
1السؤال: أين عنوان مصنعك؟
ج: نحن مصنع ويقع في معدات التبريد إنتاج قاعدة شينغجو، مقاطعة تشيجيانغ.
2س: ما هي حزمتك؟
ج: حزمتنا تتوافق مع الطلب المخصص لا تشمل الخشب الأصلي.
3س: ما هو MOQ الخاص بك؟
ج: المنتجات العادية يمكن أن تطلب من مجموعة واحدة.
4س: هل يمكنك تقديم عينة؟
ج: نعم، يمكننا أن نقدم عينة. والتكلفة والتسليم على حسابك.
5السؤال: لا أستطيع العثور على المنتجات في قائمتك؟
ج: من فضلك اتصل بي مباشرة
6س: كيف يمكنني تأكيد مصنعك؟
ج: لدينا وثيقة ثالثة تم التحقق منها من تقرير مكتب فيريتاس، يمكنك تحميلها في صفحة الشركة أو ترك لي رسالة للحصول عليها.
أرسل استفسارك إلينا مباشرة
